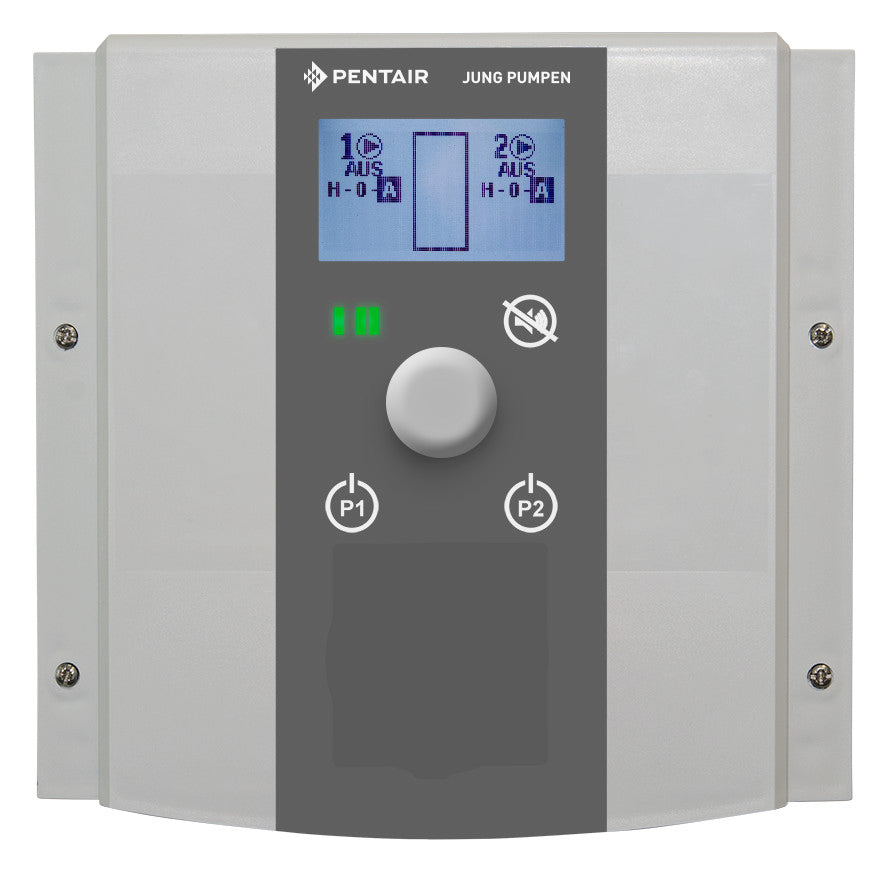

JUNG PUMPE STEUERUNG HIGHLOGO 1-46 LCS mit Hauptschalter

"Pentair Jung Pumpen HighLogo 1-46 LCS Mikroprozessor-Steuerung mit Haupt- schalter zum niveau- abhängigen Schalten einer direkt startenden, auch explosionsgeschützten Drehstrompumpe. Serienmäßig zwei voneinander unab- hängige Niveaugeber für > Ein/Aus-Schaltfunktion > automatische Noteinschaltung mit Alarmmeldung für erhöhte Sicherheit. Eine ATEX-gerechte Überwachung von Motortemperatur und Laufzeit ist wählbar. Betriebsspannung 3/N/PEx230/400 V, 50 Hz 1 Gehäuse mit Tür, IP 44, (HxBxT) 275 x 250 x 190 mm 1 Motorschütz 4,0 KW / 400 V 1 Mechanisches Überstromrelais 4,0-6,0 A für normkonforme 3-phasige Motorstromüberwachung 1 Hand-0-Automatik Taster 1 Hauptschalter 15 kW 1 Resettaster für Alarm 2 Druckluftglocken mit je 10m Luftleitg 2 Druckschalter (max 0,3 bar) 1 Trockenlaufschutz Reihenklemmen für den Netzanschluss Alle Einstellungen erfolgen menügeführt über einen Drehknopf und werden im Klartext auf einem beleuchteten Grafikdisplay angezeigt. Als Menüsprachen sind de, en, fr, nl, it, fi und pl vorhanden. Anzeige und Überwachung von z.B. > Betriebsstunden > Einschalt-/Einstaufüllstand im Schacht > Drehfeld > Motorstrom > Motor-Laufzeit (0-7200s) > Anzahl der Schaltspiele > Nachlaufzeit der Pumpe, wahlweise autom. Anpassung, Selbstparametrie- rung oder manuelle Eingabe (0-120s) > Einschaltverzögerung nach Netzausfall (0-300s) > Automatischer Probelauf (1-7 d,1-5 s) > Automatisches Abpumpen (1-72 h) (nur bei analoger Niveauerfassung) > Ereignisspeicher für 70 Meldungen Meldeanlage (netzabhängig) > 2 potentialfreier Wechsler 230V/5A für Sammelstörmeldung und Hochwasseralarm > potentialbehafteter Wechsler 230V/2A zur Ansteuerung einer Warnleuchte > elektronischer Summer, quittierbar > variable Alarmverzögerung > Akku-Ladeschaltung für netzunab- hängigen Hochwasseralarm durch optionalen Akku Die Steuerung ist anschlussfertig, nullspannungssicher und entspricht den EU EMC- und Niederspannungs- richtlinien.

Downloads

• Datenblatt
• CE-Konformitätserklärung
• Montageanleitung
• Bedienungsanleitung
• Wartungsanleitung
