JUNG PUMPE HIGHLOGO1-46LCSX-SET+AUßENSCH mit Hauptschalter

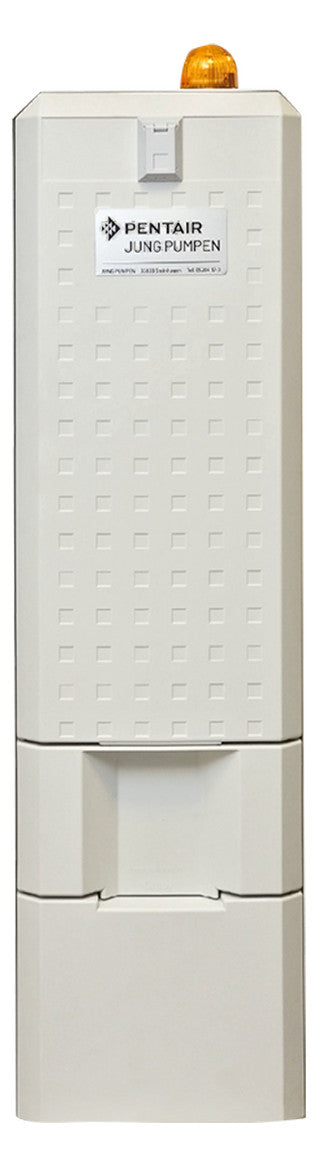

"Pentair Jung Pumpen HIGHLOGO 1-46LCSX SET+Außenschrank Typ A Vormontierte und fertig verdrahtete Mikroprozessor-Steuerung und einer Blitzleuchte in einem Außenschrank zur Außenaufstellung. > vormontierter Profilhalbzylinder mit 3 Schlüsseln > Dichtstopfen für Kabelleerrohr DN 100 (di=110mm) liegt lose bei. HighLogo 1-46 LCSX Mikroprozessor-Steuerung zum niveau- abhängigen Schalten einer direkt startenden, auch explosionsgeschützten Drehstrompumpe. Serienmäßig zwei voneinander unab- hängige Niveaugeber für > Ein/Aus-Schaltfunktion > automatische Noteinschaltung mit Alarmmeldung für erhöhte Sicherheit. Eine ATEX-gerechte Überwachung von Motortemperatur und Laufzeit ist wählbar. Betriebsspannung 3/N/PEx230/400 V, 50 Hz 1 Gehäuse mit Tür, IP 44, (HxBxT) 275 x 250 x 190 mm 1 Motorschütz 4,0 KW / 400 V 1 Mechanisches Überstromrelais 4,0-6,0 A für normkonforme 3-phasige Motorstromüberwachung 1 Hauptschalter 15 kW 1 Hand-0-Automatik Taster 1 Resettaster für Alarm 2 Druckschalter (max. 0,3 bar) Reihenklemmen für den Netzanschluss Alle Einstellungen erfolgen menügeführt über einen Drehknopf und werden im Klartext auf einem beleuchteten Grafikdisplay angezeigt. Als Menüsprachen sind de, en, fr, nl, it, fi und pl vorhanden. Anzeige und Überwachung von z.B. > Betriebsstunden > Einschalt-/Einstaufüllstand im Schacht > Drehfeld > Motorstrom > Motor-Laufzeit (0-7200s) > Anzahl der Schaltspiele > Nachlaufzeit der Pumpe, wahlweise autom. Anpassung, Selbstparametrie- rung oder manuelle Eingabe (0-120s) > Einschaltverzögerung nach Netzausfall (0-300s) > Automatischer Probelauf (1-7 d,1-5 s) > Automatisches Abpumpen (1-72 h) (nur bei analoger Niveauerfassung) > Ereignisspeicher für 70 Meldungen Meldeanlage (netzabhängig) > 2 potentialfreier Wechsler 230V/5A für Sammelstörmeldung und Hochwasseralarm > potentialbehafteter Wechsler 230V/2A zur Ansteuerung einer Warnleuchte > elektronischer Summer, quittierbar > variable Alarmverzögerung > Akku-Ladeschaltung für netzunab- hängigen Hochwasseralarm durch optionalen Akku Die Steuerung ist anschlussfertig, nullspannungssicher und entspricht den EU EMC- und Niederspannungs- richtlinien. AUßENSCHRANK TYP A mit integriertem Sockel und vorgerüstet für den Einbau eines Profilhalbzylinders Außenmaße: H=1415 x B=316 x T=224 mm Montageplatte: H=700 x B=250 mm Nutztiefe: T=194 mm Nutztiefe hinter Schloss: T=151 mm Schutzart: IP 44 Farbe: RAL 7035 Zur Vermeidung von Schwitzwasserbildung im Leergehäuse sollte der Sockelboden ca. 5 cm über der Erdgleiche mit weißem Sand gefüllt werden und das Kabelleerohr mit einem Dichtstopfen verschlossen sein. Profilhalbzylinder mit 3 Schlüsseln für Kunststoff-Leergehäuse Blitzleuchte 230V orange, schlagfest, diebstahlsicher, IP 65, für Blitzlicht mit kurzen aber sehr kräftigen Lichtblitzen. Zum Ansteuern wird der potentialfreie Kontakt der Alarmanlage des Steuer- gerätes verwendet. Dichtstopfen für Kabelleerrohr DN 100 (di=110 mm) Der Dichtstopfen wird oberhalb der Rückstauebene eingesetzt, entspricht den Forderungen der VDE 165 und ist schwadensicher und TÜV geprüft. Er bewirkt die Trennung von explosions- gefährdeten Räumen (z.B. Pumpenschacht) von solchen ohne Ex-Schutz (z.B. Leer- gehäuse für Außenaufstellung). Er eignet sich für die Durchführung von bis zu 9 Leitungen mit den folgenden Leitungsgrößen: 2x Durchmesser 20 mm für Pumpenleitungen mit ca. 22-25 mm Ø 2x Durchmesser 14 mm für Pumpenleitungen mit ca. 16-18 mm Ø 5x Durchmesser 7 mm für Luftschläuche od. Schwimmerschalter- leitungen mit 8-10 mm Ø

Downloads

• Datenblatt
• CE-Konformitätserklärung
• Montageanleitung
• Bedienungsanleitung
• Wartungsanleitung
