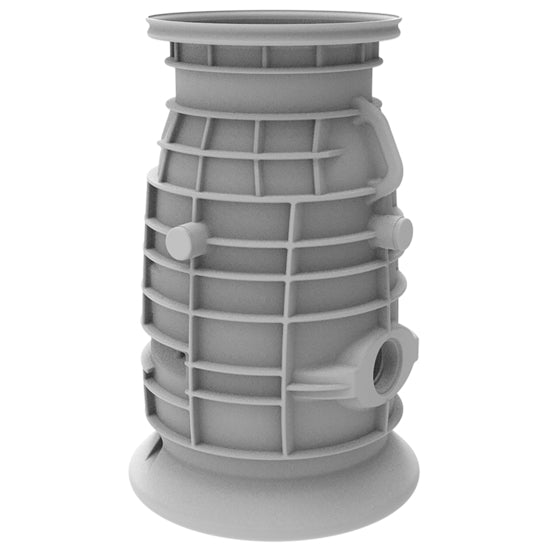

Jung Pumpen Abwasserschächte PKS-B 800-32, JP09475

Jung Pumpen Abwasserschächte PKS-B 800-32, JP09475

• Allgemeine bauaufsichtliche Zulassung
• Befahrbar Kl. B 125
• Korrosionsbeständige Einbauteile
• Patentierte Sicherheitsverriegelung
• Strömungsgünstiger Zulauf (Einzelanlage)
• Ablagerungsfreier Sammelraum
• Kupplungssystem mit Gleitrohr
• Kugelrückschlagventil mit Pumpe und Druckrohr herausnehmbar
• Restvolumen ab 36 Liter

Baureihenbeschreibung

Der auftriebssichere Abwassersammelschacht wird als fertige Pumpstation für Pumpen mit Schneideinrichtung in Druckentwässerungssystemen eingesetzt. Ausgestattet werden die Schächte wahlweise mit einer Pumpe oder mit zwei Pumpen. Sie sind für den begehbaren (Klasse A 15) oder für den mit einem PKW befahrbaren Bereich (Klasse B 125) geeignet.
Seitlich angeformte Transportösen/Transportgriffe ermöglichen ein leichtes Transportieren und Versetzen.
Durch eine große Auswahl an MultiCut-Abwasserpumpen 08/2 M bis 45/2 M, mit oder ohne Ex-Schutz, und den speziell für die Druckentwässerung optimierten Steuerungen, lässt sich die Pumpstation leicht an die erforderlichen Förderverhältnisse anpassen.
Die vom Deutschen Institut für Bautechnik zugelassenen Kunststoffschächte werden aus Polyethylen (PE) gefertigt und mit Zulauf DN 150, Stutzen DN 100 für Kabel und Lüftung und einem Druckabgang DN 32 ausgestattet. Das neuartige Kupplungssystem aus Polyphtalamid (PPA) ist oberhalb des Wasserspiegels angeordnet. Der Kugelhahn aus Edelstahl ist mit einer Sicherheitsverriegelung ausgestattet. Erst durch das Schließen des Kugelhahns wird das Kupplungsventil freigegeben. Eine geprüfte Kette aus Edelstahl und ein Gleitrohr erleichtern dann das Ziehen oder Einhängen von Pumpe mit Druckrohreinheit. Dadurch ist eine Wartung des Kugelrückschlagventils außerhalb des Schachtes möglich.
Je nach Verlängerung ist der Schacht bis zu einer Gesamthöhe von max. 2,75 m verlängerbar. Die gewünschte Belastungsklasse ist abhängig von der Einbaustelle.
Einzelanlage:
Gesamtvolumen 640 Liter, Stauvolumen bis UK-Zulauf 145 Liter, Restvolumen 36 Liter
Doppelanlage:
Gesamtvolumen 740 Liter, Stauvolumen bis UK-Zulauf 190 Liter, Restvolumen 85 Liter.

Lieferumfang

PKS-B 800-32 (Einzelanlage) Kunststoffschacht, Kupplungssystem und Gleitrohr, Edelstahl-Kugelhahn mit Verlängerung und Sicherheitsverriegelung. Edelstahl-Druckabgang DN 32 mit Außengewinde 1 1/4“, 2 Muffen DN 150 (KG-Rohr) für den Zulauf (eine anschlussfertig) sowie 3 Stutzen DN 100 (KG-Rohr) für Kabel und Lüftung. PKS-B 800-D32 (Doppelanlage) Kunststoffschacht, 2 Kupplungssysteme und Gleitrohr, 2 Edelstahl-Kugelhähne mit Verlängerungs und Sicherheitsverriegelung, Edelstahl-Druckabgang DN 32 mit Außengewinde 1 1/4“, 1 Muffe DN 150 (KG-Rohr) für den Zulauf, 3 Stutzen DN 100 (KG-Rohr) für Kabel und Lüftung. PSV-Schachtverlängerung Schachtverlängerung, Dichtung für Schachthals und 2 Stutzen für Kabel oder Lüftung DN 100 (KG-Rohr).
