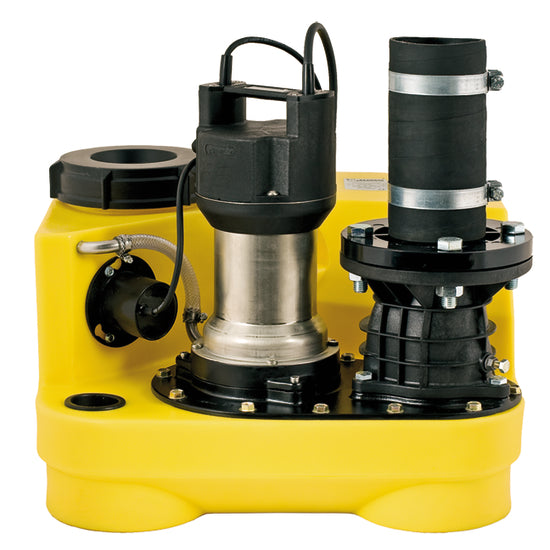

Jung Pumpen Fäkalienhebeanlage compli 300 E, JP50076

Jung Pumpen Fäkalienhebeanlage compli 300 E, JP50076

Die kleinste und leichteste Fäkalienhebeanlage

Ideal als Einzelanlage für die kleine Souterrainwohnung Steckerfertige Ausführung für die einfache Installation 5 Jahre Garantie für Fachhandwerker bei Registrierung unter www.hauptsachejung.de Made in Germany

Konstruktionsänderungen vorbehalten - Leistungstoleranz nach ISO 9906Entsprechend EN 12056 muss die Mindestfließgeschwindigkeit in der Druckleitung 0,7 m/s betragen. Diese Vorgabe ist als Einsatzgrenze (gestrichelt) im Q-H-Diagramm eingezeichnet.

• Steckerfertig
• Überflutbar
• Zusatzzuläufe vertikal/horizontal
• Montierte Rückschlagklappe
• Geringes Gewicht
• Geringer Platzbedarf
• PE-Behälter
• Freistromrad

Baureihenbeschreibung

Die Compli 300 E ist die kleinste Fäkalienhebeanlage der compli-Baureihe. Sie wurde für die Abwasserentsorgung aus Wohneinheiten wie z. B. Souterrainwohnungen entwickelt. Dank ihrer sehr kompakten Behälterabmessungen und der zahlreichen Anschlussmöglichkeiten ist die Compli 300 E vielseitig einsetzbar.
Für eine mühelose Installation der Compli 300 E sorgt nicht nur ihr geringes Gewicht sondern auch der Stecker mit integrierter Steuerungsplatine, so dass keine Elektrofachkraft erforderlich ist, um die Anlage in Betrieb zu nehmen.
Die überflutbare Anlage ermöglicht den generellen Einsatz in überschwemmungsgefährdeten Räumen. Das Steckergehäuse muss in einem gut belüfteten und überflutungssicheren Raum angeschlossen werden.
Der leistungsstarke Wechselstrommotor der Compli 300 E ruht auf einer stabilen Ringgehäusewanne aus Grauguss, die der Anlage eine besondere Stabilität und Laufruhe verleiht.
Die Compli Hebeanlage kann in eine smarte Infrastruktur eingebunden werden. Der Funktransmitter FTJP wird mit dem potentialfreien Kontakt der Hebeanlage verbunden. Jetzt ist eine Übertragung des Schaltzustandes (z. B. eine Alarmmeldung) an ein EnOcean-fähiges Smart-Home-Gateway (Wibutler, Afriso, Homee) möglich.

Lieferumfang

Steckerfertige Behälteranlage nach EN 12050 mit Klemmflansch DN 100 für Zulaufhöhe 180 mm, Zusatzzuläufe DN 100/50 horizontal und vertikal, aufgebaute Tauchmotorpumpe und Anschlussflansch DN 80 mit Rohrstück 90 mm Außendurchmesser, vormontierte Rückschlagklappe DN 80, elastische Verbindung mit Schellen für Kunststoff-Druckleitung DN 80 und eine Überschiebmuffe für die Lüftungsleitung DN 70, autom. Schwimmerschaltung, Steuerung (Schutzart IP 44) mit Laufzeitüberwachung mit akustischem Alarm und potentialfreiem Meldekontakt, LED-Anzeige „betriebsbereit“, Hand-0-Automatik Schalter und potentialfreier Schließer für die Alarmweitermeldung. Netzleitung 4 m.

Technische Daten

Förderhöhe Hmax: 10 m
Fördermenge Qmax: 30 m³/h
Freier Durchgang: 50 mm
Druckabgang: DN 80
