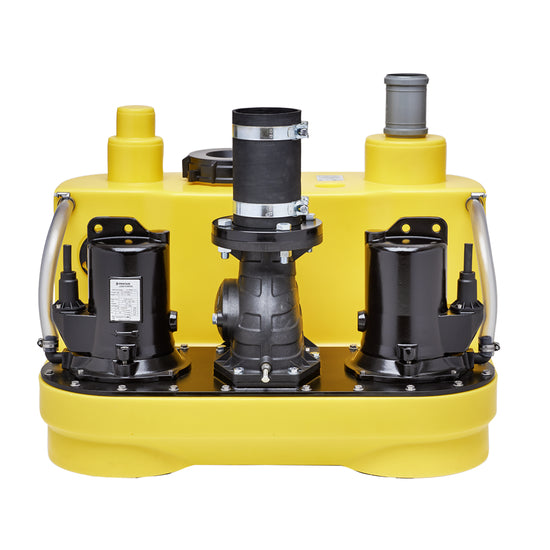

Jung Pumpen Fäkalienhebeanlage compli 1010/4, JP50100

Jung Pumpen Fäkalienhebeanlage compli 1010/4, JP50100

Doppelanlagen für den gewerblichen Einsatz

Einsatzbereiche: Gastronomie, Industrie oder Mehrfamilienhäusern, Hallenbäder 5 Jahre Garantie für Fachhandwerker bei Registrierung unter www.hauptsachejung.de Made in Germany

Konstruktionsänderungen vorbehalten - Leistungstoleranz nach ISO 9906Entsprechend EN 12056 muss die Mindestfließgeschwindigkeit in der Druckleitung 0,7 m/s betragen. Diese Vorgabe ist als Einsatzgrenze (gestrichelt) im Q-H-Diagramm eingezeichnet.

• Mit HighLogo Mikroprozessor-Steuerung
• S1-Betrieb (Compli 10../4 S1 HL)
• Steckerfertig
• Überflutbar
• Doppelrückschlagklappe
• Vielseitige Anschlussmöglichkeiten
• PE-Behälter 117 L
• Freistromrad

Baureihenbeschreibung

Die Fäkalienhebeanlagen Compli 1000 sind für den Einsatz im Mehrfamilienbereich und in gewerblich genutzten Gebäuden konzipiert. Dabei wurde auf bequeme Handhabung, raumsparende Aufstellung und leichte Installation Wert gelegt. Die überflutbaren Anlagen ermöglichen den Einsatz in überschwemmungsgefährdeten Räumen. Die Steuerung muss in einem überflutungssicheren und gut belüfteten Raum installiert werden.
Der hochwertige Behälter Polyethylen (PE) hat frei zugängliche Anschlussmöglichkeiten, eine obenliegende Reinigungsöffnung und einen Zulaufklemmflansch für die einfache Installation.
Für den Anschluss einer Zulaufleitung DN 100 liegt ein KG-Übergangsrohr DN 150/DN 100 bei. Ein vertikaler Zulauf befindet sich an der Oberseite des Behälters für eine Zulaufleitung DN 150 oder DN 100.
Die Freistromradpumpen mit 70 mm freiem Durchgang verleihen der Anlage eine hohe Betriebssicherheit. Die zwei Pumpen schalten wechselweise oder bei Bedarf gleichzeitig, um Spitzenlast oder Reservebetrieb aufzunehmen.
Compli 1000 HL: Mit Mikroprozessor-Steuerung erhältlich, die sich intuitiv und flexibel konfigurieren lässt. Optional auch mit GSM-Moden möglich.
Compli 1000 S1 HL: Diese Modelle sind mit Motoren ausgestattet, die für den Dauerbetrieb S1 geeignet sind. Dadurch können sie für die Förderung großer Wassermengen, z.B. die Entleerung von Schwimmbecken eingesetzt werden, ohne dass sie zwischenzeitlich wegen Überhitzung abschalten. Max. Medien- und Umgebungstemperatur 30 °C. Mit Mikroprozessorsteuerung.

Lieferumfang

Steckerfertige Behälteranlage nach EN 12050 mit Zulaufklemmflansch DN 150, KG Übergangsrohr DN 150/DN 100, zwei aufgebauten Tauchpumpen und Anschlussflansch DN 80 mit Rohrstutzen Ø 110, Adapterring Ø 110 auf Ø 90, einer elastischen Verbindung mit Schellen für Kunststoff-Druckrohr, HT Überschiebmuffe DN 70 zum Anschluss der Lüftungsleitung, aufgebauter Doppelrückschlagklappe und autom. Niveauerfassung. Steuerung (Schutzart IP 44) zur ­automatischen Wechselschaltung inkl. Spitzenlastfunktion mit Motorschutz, Schaltschütz, Transformator, netzabhängiger Alarmanlage und potentialfreiem Schließer für die Sammelstörmeldung, mit optischer Anzeige von Drehrichtung (nur bei Drehstrom), Alarm und Betrieb und 2 Hand–0–Automatikschaltern. Mit Highlogo-Version noch weitere Funktionalitäten wie z.B. Betiebstundenzähler und Wartungsintervallanzeige. Leitung Behälter–Steuerung: 4 m, Leitung Steuerung–Stecker: 1,5 m. Leitung Behälter-Steuerung S1 HL-Ausführung: 10 m, Leitung Steuerung–Stecker: 1,5 m

Technische Daten

Förderhöhe Hmax: 20 m
Fördermenge Qmax: 85 m³/h
Freier Durchgang: 70 mm
Druckabgang: DN 80
