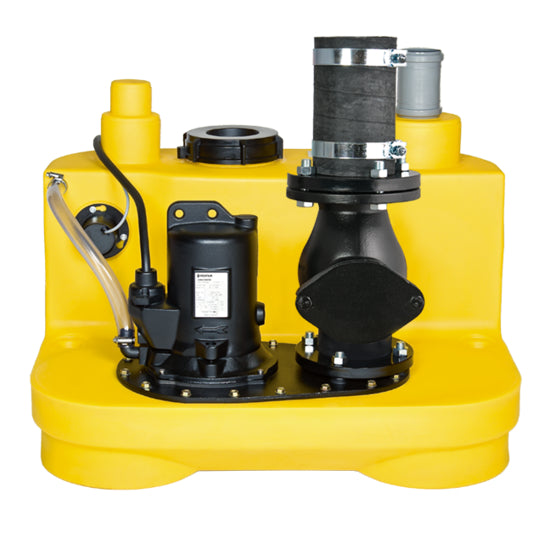

Jung Pumpen Fäkalienhebeanlage compli 510/4 BW, JP50091

Jung Pumpen Fäkalienhebeanlage compli 510/4 BW, JP50091

Die Fäkalienhebeanlage mit größerem Stauvolumen von 117 Litern

Einsatzbereiche: Ein- und Zweifamilienhäuser 5 Jahre Garantie für Fachhandwerker bei Registrierung unter www.hauptsachejung.de Made in Germany

Konstruktionsänderungen vorbehalten - Leistungstoleranz nach ISO 9906Entsprechend EN 12056 muss die Mindestfließgeschwindigkeit in der Druckleitung 0,7 m/s betragen. Diese Vorgabe ist als Einsatzgrenze (gestrichelt) im Q-H-Diagramm eingezeichnet.

• Steckerfertig
• Überflutbar
• Zulaufklemmflansch
• Vielseitige Anschlussmöglichkeiten
• PE-Behälter 117 l
• Freistromrad
• Mit montierter Rückschlagklappe

Baureihenbeschreibung

Die Fäkalienhebeanlagen Compli 500 sind für Einfamilienhäuser mit höherem Abwasseraufkommen konzipiert. Sie bieten bequeme Handhabung, raumsparende Aufstellung und leichte Installation. Die Anlagen sind überflutbar und können in überschwemmungs-gefährdeten Räumen eingesetzt werden. Die Steuerung muss in einem überflutungssicheren und gut belüfteten Raum installiert werden.
Der Behälter aus hochwertigem Polyethylen (PE) verfügt über frei zugängliche Anschlüsse, eine obenliegende Reinigungsöffnung und einen Zulaufklemmflansch zur einfachen Installation. Die Zulaufhöhe ist je nach Zulaufleitung variabel: DN100: 180-205 mm (Links), 250-300 mm (Mitte) und 290-340 mm (Rechts), jeweils stufenlos; DN 150/DN 50: 180 mm (Links), 275 mm (Mitte) und 315 mm (Rechts).
Ein KG-Übergangsrohr DN 150/DN 100 ist für den Anschluss einer Zulaufleitung DN 100 beigelegt. Der vertikale Zulauf an der Oberseite des Behälters ist für Zulaufleitungen DN 150 oder DN 100 vorgesehen. Bei Nichtverwendung des hinteren Zulaufs muss dieser mit dem Verschluss-Set DN 150 (Zubehör) geschlossen werden.
Die Freistromradpumpen mit 70 mm freiem Durchgang gewährleisten hohe Betriebssicherheit. Die Hebeanlagen können in eine smarte Infrastruktur integriert werden. Durch Anschluss des Funktransmitters FTJP an den potentialfreien Kontakt der Hebeanlage kann der Schaltzustand (z. B. Alarmmeldung) an ein EnOcean-fähiges Smart-Home-Gateway (Wibutler, Afriso, Homee) übertragen werden.

Lieferumfang

Steckerfertige Behälteranlage nach EN 12050-1 mit Zulaufklemmflansch DN 150, KG Übergangsrohr DN 150/100, aufgebauter Tauchpumpe und Anschlussflansch DN80 PN10 mit Rohrstutzen Ø 110, Adapterring Ø 110 auf Ø 90, vormontierter Rückschlagklappe DN 80, einer elastischen Verbindung mit Schellen für Kunststoff-Druckrohr, HT-Überschiebmuffe DN 70 zum Anschluss der Lüftungsleitung, autom. Niveauerfassung, Steuerung (Schutzart IP 44) mit Motorschutz, Schaltschütz, Transformator, netzabhängiger wahlweise quittierbarer Alarmanlage und potentialfreiem Schließer für die Sammelstörmeldung, mit optischer Anzeige von Drehrichtung, Alarm und Betrieb und Hand–0–Automatik-Schalter sowie eine einstellbare Wartungsintervallanzeige. Leitung Behälter–Steuerung: 4 m, Leitung Steuerung–Stecker: 1,5 m.

Technische Daten

Förderhöhe Hmax: 20 m
Fördermenge Qmax: 85 m³/h
Freier Durchgang: 70 mm
Druckabgang: DN 80
