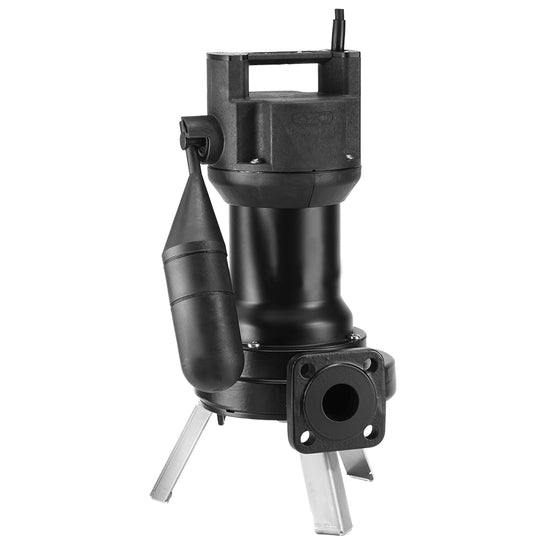

Jung Pumpen Abwasserpumpe MultiCut 08/2 M, Ex, JP50346

Jung Pumpen Abwasserpumpe MultiCut 08/2 M, Ex, JP50346

Konstruktionsänderungen vorbehalten - Leistungstoleranz nach ISO 9906Entsprechend EN 12056 muss die Mindestfließgeschwindigkeit in der Druckleitung 0,7 m/s betragen. Diese Vorgabe ist als Einsatzgrenze (gestrichelt) im Q-H-Diagramm eingezeichnet.

• Zuverlässige Feststoffförderung durch verbesserte Schneidtechnologie
• Außenliegendes, nachstellbares Schneidwerk
• Kontrollierbare Ölkammer
• Eingebauter Motorschutz
• Drehrichtungsunabhängige SiC-Gleitringdichtung
• Längswasserdicht vergossene Leitungseinführung mit Steckverbindung
• Ex-Ausführung: Laufrad und tauschbare Schleißplatte aus GFK

Baureihenbeschreibung

Tauchpumpen mit dem Schneidsystem Multicut werden stationär zur Rückstausicherung von Einzelhäusern eingesetzt. Sie sind für die Förderung von häuslichen Abwässern mit den üblichen Beimengungen (EN 12056, DIN 1986-3) geeignet.
Zur Förderung aus Schächten, die mit dem öffentlichen Kanalnetz verbunden sind, müssen ex-geschützte Tauchpumpen eingesetzt werden. Bedingt durch das vorgeschaltete Schneidsystem darf die Druckleitung ab DN 32 ausgelegt – ohne Schneidsystem min. DN 80 – und geländeparallel verlegt werden.
Betriebsarten bis 40° C Mediumtemperatur: Motor eingetaucht: Dauerbetrieb S1, Motor aufgetaucht: Aussetzbetrieb S3 (z.B. 30% = 3 min. Betrieb, 7 min. Pause).
Das außen liegende Schneidsystem Multicut gewährleistet maximale Betriebssicherheit bei hervorragenden Fördereigenschaften. Ausgestattet mit einer Schneidplatte aus gehärtetem Edelstahl und einem Dreikantmesser zerkleinert es mit mehr als 200.000 Schneidvorgängen pro Minute grobe Beimengungen im Abwasser, bevor diese in die Pumpenhydraulik gelangen können. Feststoffe, die nicht gefördert werden können, werden vom Schneidrotor bereits außerhalb der Pumpe abgewiesen. Speziell angeordnete Nuten auf der Schneidplatte sorgen für zusätzliche Sicherheit, da sich die Schneideinheit während der Förderung permanent selbst reinigt.

Lieferumfang

Anschlussfertige Pumpe nach EN 12050 mit 10 m Leitung und CEE-Stecker 16 A (Typ M + MS) bzw. Schukostecker (Typ ME + MES). Ex II 2 G Ex db IIB T4 Gb Bei Pumpen mit Schaltautomatik gehören die Standfüße zum Lieferumfang. Als Ex-Pumpe mit 10m Leitung ohne Stecker. Vollständiger Motorschutz nur in Verbindung mit entsprechenden Steuerungen (siehe Zubehör).

Technische Daten

Förderhöhe Hmax: 18 m
Fördermenge Qmax: 18 m³/h
