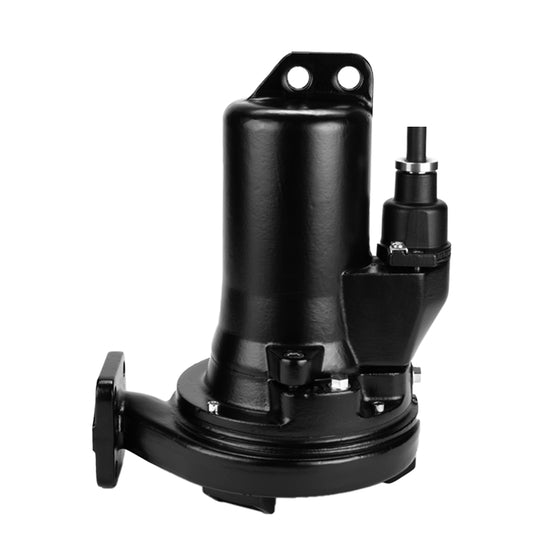

Jung Pumpen Abwasserpumpe MultiCut 20/2 M plus, Ex, JP50352

Jung Pumpen Abwasserpumpe MultiCut 20/2 M plus, Ex, JP50352

Konstruktionsänderungen vorbehalten - Leistungstoleranz nach ISO 9906Entsprechend EN 12056 muss die Mindestfließgeschwindigkeit in der Druckleitung 0,7 m/s betragen. Diese Vorgabe ist als Einsatzgrenze (gestrichelt) im Q-H-Diagramm eingezeichnet.

• Zuverlässige Feststoffförderung durch verbesserte Schneidtechnologie
• Außenliegendes, nachstellbares Schneidwerk
• Kontrollierbare Ölkammer
• Drehrichtungsunabhängige SiC-Gleitringdichtung
• Längswasserdicht vergossene Leitungseinführung mit Steckverbindung
• Eingebauter Motorschutz

Baureihenbeschreibung

Tauchpumpen mit dem Schneidsystem Multicut werden stationär in Druckentwässerungssystemen zur Entsorgung zersiedelter Gebiete oder von Einzelhäusern eingesetzt. Sie sind für die Förderung von häuslichen Abwässern mit den üblichen Beimengungen (wie in DIN 1986-3 festgelegt) geeignet.
Zur Förderung aus Schächten, die mit dem öffentlichen Kanalnetz verbunden sind, müssen ex-geschützte Tauchpumpen eingesetzt werden. Bedingt durch das vorgeschaltete Schneidsystem darf die Druckleitung ab DN 32 ausgelegt – ohne Schneidsystem min. DN 80 – und geländeparallel verlegt werden.
Betriebsarten bis 40°C Förderguttemperatur
Motor eingetaucht: Dauerbetrieb (S1)
Motor aufgetaucht: Aussetzbetrieb (S3) (z.B. 20% = 2 min Betrieb, 8 min Pause)
Das außenliegende Schneidsystem Multicut gewährleistet maximale Betriebssicherheit bei hervorragenden Fördereigenschaften. Ausgestattet mit einer Schneidplatte aus gehärtetem Edelstahl und einem Dreikantmesser zerkleinert es mit mehr als 200.000 Schneidvorgängen pro Minute grobe Beimengungen im Abwasser, bevor diese in die Pumpenhydraulik gelangen können. Feststoffe, die nicht gefördert werden können, werden vom Schneidrotor bereits außerhalb der Pumpe abgewiesen. Speziell angeordnete Nuten auf der Schneidplatte sorgen für zusätzliche Sicherheit, da sich die Schneideinheit während der Förderung permanent selbst reinigt.

Lieferumfang

Pumpe nach EN 12050 mit oder ohne Ex-Schutz, 10m Leitung, ohne Stecker. Vollständiger Motorschutz nur in Verbindung mit entsprechenden Steuerungen (siehe Zubehör). Ex II 2 G Ex db IIB T4 Gb Besonderer Hinweis für 25/2 ME: Aufgrund des hohen Anlaufstroms ist vor Inbetriebnahme dieses Pumpentyps die Genehmigung des zuständigen Stromversorgers einzuholen. Der Einbau einer Softstarteinrichtung (Anlaufstrom ca. 33A) in die Steuerung AD 12 ExME kann nur bei Neubestellung im Werk erfolgen.

Technische Daten

Förderhöhe Hmax: 55 m
Fördermenge Qmax: 18 m³/h
