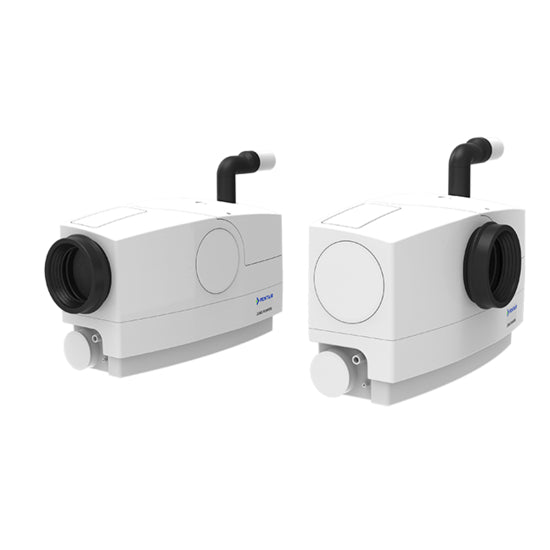

Jung Pumpen Kleinhebeanlagen für fäkalienhaltiges abwasser WCFIX Plus, JP45367

Jung Pumpen Kleinhebeanlagen für fäkalienhaltiges abwasser WCFIX Plus, JP45367

Fäkalienhebeanlage zur begrenzten Verwendung

Zum Anschluss von Toilette, Waschbecken, Dusche oder Bidet Unsichtbar in der Vorwandinstallation oder mit Direktanschluss am Stand-WC Made in Germany

Konstruktionsänderungen vorbehalten - Leistungstoleranz nach ISO 9906Entsprechend EN 12056 muss die Mindestfließgeschwindigkeit in der Druckleitung 0,7 m/s betragen. Diese Vorgabe ist als Einsatzgrenze (gestrichelt) im Q-H-Diagramm eingezeichnet.

• Vorwandinstallation oder direkt hinter ein Stand WC
• Leistungsstarker Motor
• 19 mm freier Durchgang
• Laufzeitüberwachung mit akustischem Alarm und potentialfreiem Kontakt
• Lüftungsventil und Aktivkohlefilter
• Wartungsfreundlich
• Integriertes Rückschlagventil

Baureihenbeschreibung

Der WCfix Plus kann unsichtbar in ein Vorwandsystem oder direkt an ein Stand-WC mit mind. 6 l Spülmenge angeschlossen werden. So lässt sich bei Renovierungs- oder Umbauarbeiten ein zusätzliches WC oder Bad fast überall realisieren. Unterhalb der Rückstauebene dient das Gerät dabei außerdem der Rückstausicherung. Die Förderung erfolgt besonders leise über das strömungsoptimierte Freistromrad in der Anlage. Durch diese Konstruktion sind keine regelmäßigen Reinigungsintervalle erforderlich; der Aufwand bei Wartungsarbeiten wird stark reduziert.
Durch die begrenzte Verwendung ist der Einsatz ausschließlich dort zulässig, wo der Benutzerkreis klein ist und ein zusätzliches WC oberhalb der Rückstauebene zur Verfügung steht. Lt. EN 12050-3 dürfen folgende Sanitärprodukte angeschlossen werden: 1 WC • 1 Handwaschbecken • 1 Dusche • 1 Bidet
Voraussetzung ist, dass sie sich im selben Raum befinden. Eine Waschmaschine oder Badewanne darf lt. EN 12050-3 nicht angeschlossen werden.
Zur akustischen Störmeldung besitzt der WCfix Plus eine integrierte Laufzeitüberwachung, die eine Funktionsstörung rechtzeitig signalisiert. Es ist möglich, die Störmeldung über einen eingebauten potentialfreien Kontakt an andere Orte weiterzuleiten. Das Gerät ist steckerfertig zum Anschluss an eine Schukosteckdose vorbereitet und arbeitet vollautomatisch, wenn der Abwasserzufluss einsetzt. Bei Installation in Bade- und Duschräumen sind die entsprechenden VDE-Vorschriften zu beachten.
Achtung: Die Einleitung von Hygieneartikeln kann zu Funktionsstörungen führen!
Für die Montage und für Wartungsarbeiten an der Anlage ist eine ausreichend große Revisionsöffnung nötig.

Lieferumfang

Gerät nach EN 12050, anschlussfertig mit Leitung und Stecker, komplett mit Verbindungsmanschetten, Abgangskrümmer, Rückschlagklappe 1¼“, Einsatz für Lüftungsleitung, Aktivkohlefilter, Schellen und Befestigungsmaterial zur Auftriebssicherung.

Technische Daten

Förderhöhe Hmax: 6 m
Fördermenge Qmax: 12 m³/h
Freier Durchgang: 19 mm
Druckabgang: DN 32
