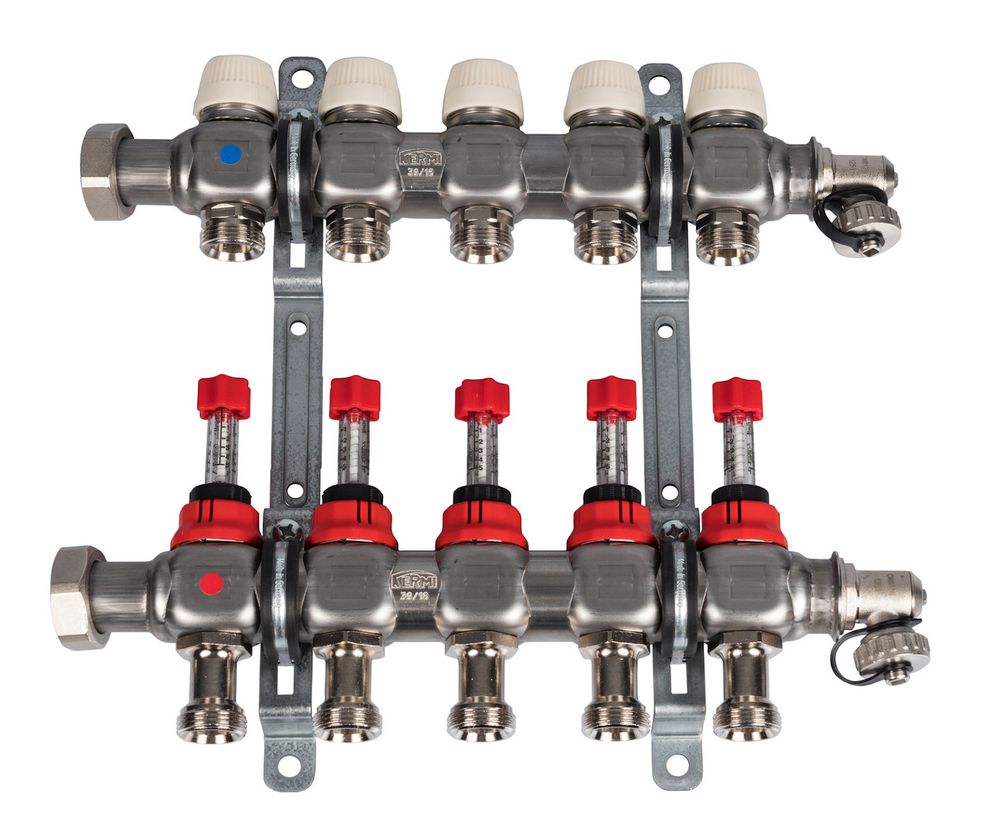

Kermi x-net Verteiler 1'' Komfort-5 für 5 Kreise, Baulänge 320 mm, SFVT0501000

Kermi x-net Verteiler 1'' Komfort-5 für 5 Kreise, Baulänge 320 mm, SFVT0501000

Produktbeschreibung Edelstahl-Spezialprofilverteiler zum Einregulieren, Absperren und Verteilen von Volumenströmen für Flächentemperierungsanlagen. Mit 1'' Überwurfmutter Innengewinde für flach dichtenden Anschluss an x-net Kugelhahn 1'' Außengewinde x 1'' Innengewinde bzw. 3/4'' Innengewinde. Vorlaufstamm mit je einem integrierten Durchflussmengenanzeiger pro Heizkreis zum exakten Einregulieren der Durchflussmenge ohne Werkzeug. Die durchströmende Wassermenge (0,5 - 5 l/min) kann am Schauglas abgelesen werden. Mit Memoryfunktion zur Wiederherstellung der Einstellung nach Absperrvorgang. Rücklaufstamm mit je einem integrierten Thermostateinsatz pro Heizkreis zum Anbau von x-net Stellantrieben. Abgänge 3/4'' Außengewinde-Eurokonus mit 50 mm Stutzenabstand, passend für x-net Klemmringverschraubungen. Inklusive Wandhalter mit Schallschutzeinlage, Schrauben, Dübeln und Heizkreisbezeichnungsetiketten. 2 Messing Füll- und Entleerungshähne 3/4'' seitlich für Befüllung, Entlüftung und Entleerung. Der x-net Verteiler 1'' Komfort kann mit dem x-net Heizkreis-Erweiterungsset Komfort (Baulänge 85 mm) um einen zusätzlichen Heizkreis erweitert werden. Fußbodenheizungs-Verteiler 1'' aus Edelstahl 1.4301 Ausführung Komfort, bestehend aus: Profilrohr mit 1'' Überwurfmutter flach dichtend an passendem Gegenstück (z.B. Kugelhahn, nicht im Lieferumfang) Vorlaufstamm mit Durchflussmengenanzeiger, 0,5 - 5,0 l/min einstellbar und am Schauglasablesbar, Kvs = 1,23 m³/h Rücklaufstamm mit Thermostateinsätzen zum Anbau von x-net Stellantrieben Abgänge mit 3/4'' Außengewinde-Eurokonus, 50 mm Stutzenabstand 2 Messing Füll- und Entleerungshähne 3/4'' seitlich für Befüllung, Entlüftung und Entleerung Wandhalter mit Schallschutzeinlage, Schrauben, Dübel und Heizkreisbezeichnungsetiketten Einbau: Geeignet zur Montage unmittelbar auf der Wand, Kellerdecke oder im x-net Verteilerschrank. Anschluss rechts, links oder wechselseitig möglich. Der Heizkreisverteiler kann horizontal sowie vertikal montiert werden. Eine Überkopfmontage (Heizkreisanschlüsse 180° gedreht nach oben) ist ebenfalls möglich. Auf einen spannungsfreien Anschluss der Zuleitungen und der einzelnen Heizkreise an den Heizkreisverteiler (Verwendung x-net Rohrführungsbogen) ist zu achten. Klemmringverschraubungen mit max. Anzugsmoment 35 - 45 Nm festziehen.

Produktbeschreibung Edelstahl-Spezialprofilverteiler zum Einregulieren, Absperren und Verteilen von Volumenströmen für Flächentemperierungsanlagen. Mit 1'' Überwurfmutter Innengewinde für flach dichtenden Anschluss an x-net Kugelhahn 1'' Außengewinde x 1'' Innengewinde bzw. 3/4'' Innengewinde. Vorlaufstamm mit je einem integrierten Durchflussmengenanzeiger pro Heizkreis zum exakten Einregulieren der Durchflussmenge ohne Werkzeug. Die durchströmende Wassermenge (0,5 - 5 l/min) kann am Schauglas abgelesen werden. Mit Memoryfunktion zur Wiederherstellung der Einstellung nach Absperrvorgang. Rücklaufstamm mit je einem integrierten Thermostateinsatz pro Heizkreis zum Anbau von x-net Stellantrieben. Abgänge 3/4'' Außengewinde-Eurokonus mit 50 mm Stutzenabstand, passend für x-net Klemmringverschraubungen. Inklusive Wandhalter mit Schallschutzeinlage, Schrauben, Dübeln und Heizkreisbezeichnungsetiketten. 2 Messing Füll- und Entleerungshähne 3/4'' seitlich für Befüllung, Entlüftung und Entleerung. Der x-net Verteiler 1'' Komfort kann mit dem x-net Heizkreis-Erweiterungsset Komfort (Baulänge 85 mm) um einen zusätzlichen Heizkreis erweitert werden. Fußbodenheizungs-Verteiler 1'' aus Edelstahl 1.4301 Ausführung Komfort, bestehend aus: Profilrohr mit 1'' Überwurfmutter flach dichtend an passendem Gegenstück (z.B. Kugelhahn, nicht im Lieferumfang) Vorlaufstamm mit Durchflussmengenanzeiger, 0,5 - 5,0 l/min einstellbar und am Schauglasablesbar, Kvs = 1,23 m³/h Rücklaufstamm mit Thermostateinsätzen zum Anbau von x-net Stellantrieben Abgänge mit 3/4'' Außengewinde-Eurokonus, 50 mm Stutzenabstand 2 Messing Füll- und Entleerungshähne 3/4'' seitlich für Befüllung, Entlüftung und Entleerung Wandhalter mit Schallschutzeinlage, Schrauben, Dübel und Heizkreisbezeichnungsetiketten Einbau: Geeignet zur Montage unmittelbar auf der Wand, Kellerdecke oder im x-net Verteilerschrank. Anschluss rechts, links oder wechselseitig möglich. Der Heizkreisverteiler kann horizontal sowie vertikal montiert werden. Eine Überkopfmontage (Heizkreisanschlüsse 180° gedreht nach oben) ist ebenfalls möglich. Auf einen spannungsfreien Anschluss der Zuleitungen und der einzelnen Heizkreise an den Heizkreisverteiler (Verwendung x-net Rohrführungsbogen) ist zu achten. Klemmringverschraubungen mit max. Anzugsmoment 35 - 45 Nm festziehen.

• Verteiler: 5
• Baulänge: 320 mm
• Betriebstemperatur: 6 °C - 70 °C
• Betriebsdruck: max. 6 bar bei 70 °C
• Verteilerstamm: Anschluss Überwurfmutter 1'' Innengewinde, flachdichtend an Vor- und Rücklaufstamm<br/>Abgänge mit 3/4'' AußengewindeEurokonus, 50 mm Stutzenabstand<br/>Messing-KFE-Hähne 3/4''
• Thermostatventil: Anschlussgewinde Thermostatventil M30 x 1,5<br/>Schließmaß 11,8 mm, (kompatibel zu Heimeier)<br/>Ventilhub 4 mm
• Durchflussmengenanzeiger: Einstellbereich 0,5 - 5 l/min
• Werkstoff: Edelstahl 1.4301
