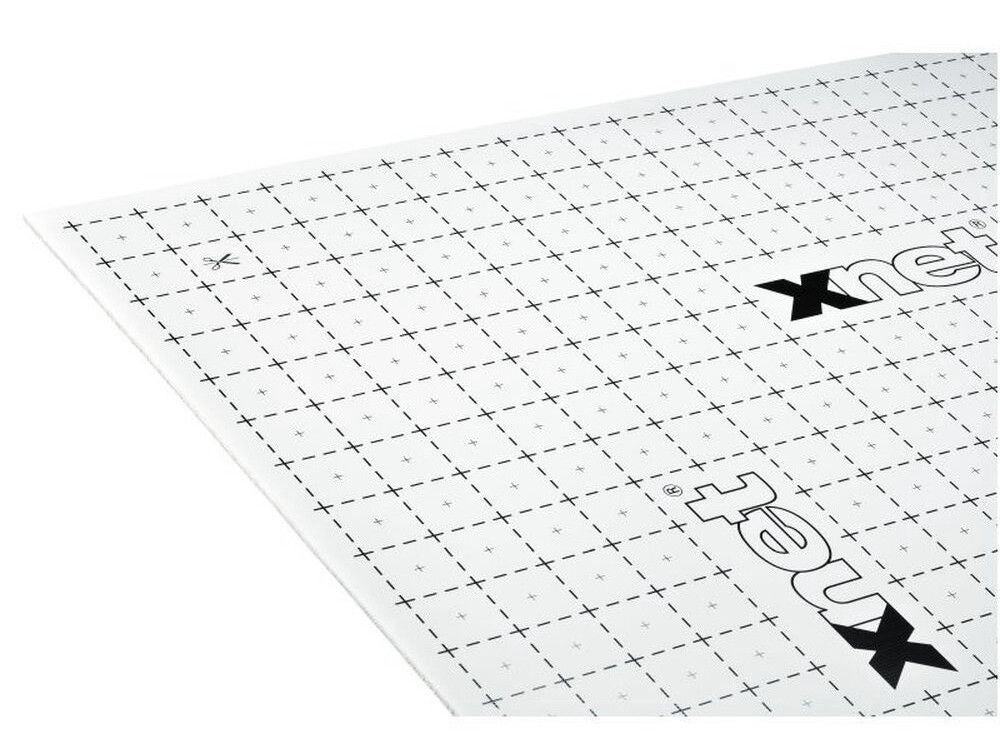

Kermi x-net C16 clip Panel, 1200x1200x5 mm (LxBxH), 10 Platten, Liefermenge 14,4 m2, SFDKSP01600

Kermi x-net C16 clip Panel, 1200x1200x5 mm (LxBxH), 10 Platten, Liefermenge 14,4 m2, SFDKSP01600

Kermi x-net C16 clip Panel

Anwendung

Das x-net C16 clip Panel ist Teil des von der Bodendämmung unabhängigen x-net C16 clip Systems und dient zur Fixierung der x-net Systemrohre 14 x 2 und 16 x 2. Es schützt die Folienabdeckung der Dämmung und bietet dem x-net C16 Clip absolut sicheren Halt innerhalb seiner Kammerstruktur. Die Unterseite der x-net C16 clip Panels wird vom x-net C16 Clip nicht durchstoßen. Das x-net C16 clip Panel kann universell auf vielen Untergründen eingesetzt werden.

Kermi x-net C16 clip Panel

Anwendung

Das x-net C16 clip Panel ist Teil des von der Bodendämmung unabhängigen x-net C16 clip Systems und dient zur Fixierung der x-net Systemrohre 14 x 2 und 16 x 2. Es schützt die Folienabdeckung der Dämmung und bietet dem x-net C16 Clip absolut sicheren Halt innerhalb seiner Kammerstruktur. Die Unterseite der x-net C16 clip Panels wird vom x-net C16 Clip nicht durchstoßen. Das x-net C16 clip Panel kann universell auf vielen Untergründen eingesetzt werden.

Das x-net C16 clip Panel kann, je nach gewünschter Anwendung, in zwei unterschiedlichen Montagevarianten in der Raumfläche verlegt werden:

Das x-net C16 clip Panel kann, je nach gewünschter Anwendung, in zwei unterschiedlichen Montagevarianten in der Raumfläche verlegt werden:

x-net ® C16 clip System: Einzigartige Fußbodenheizung – schnell, robust und universell auf jedem Untergrund

Flächenheizung/-kühlung für Nassestrich mit sehr guter Fließestricheignung. Schnelle Montage durch die Panel-Verlegung ohne exakte Anpassung an die Raumgeometrie und den einfachen Panel-Zuschnitt. Opional mit 40 % reduzierter Estrichstärke für eine schnelle Regelfähigkeit.

Mit dem x-net C16 clip System bietet Kermi ein Flächenheizungs/-kühlungssystem, das allen Anforderungen gerecht wird. Das von der Bodendämmung unabhängige x-net C16 clip System ist unschlagbar schnell verarbeitbar und außergewöhnlich robust. Entscheidende Vorteile bietet das System bei der Montage in Verbindung mit Fließ­estrich sowie auf problematischen Untergründen, zum Beispiel auf weicher Mineralwolldämmung oder bei Rohrinstallationen auf dem Rohfußboden.

x-net ® C16 clip System: Einzigartige Fußbodenheizung – schnell, robust und universell auf jedem Untergrund

Flächenheizung/-kühlung für Nassestrich mit sehr guter Fließestricheignung. Schnelle Montage durch die Panel-Verlegung ohne exakte Anpassung an die Raumgeometrie und den einfachen Panel-Zuschnitt. Opional mit 40 % reduzierter Estrichstärke für eine schnelle Regelfähigkeit.

Mit dem x-net C16 clip System bietet Kermi ein Flächenheizungs/-kühlungssystem, das allen Anforderungen gerecht wird. Das von der Bodendämmung unabhängige x-net C16 clip System ist unschlagbar schnell verarbeitbar und außergewöhnlich robust. Entscheidende Vorteile bietet das System bei der Montage in Verbindung mit Fließ­estrich sowie auf problematischen Untergründen, zum Beispiel auf weicher Mineralwolldämmung oder bei Rohrinstallationen auf dem Rohfußboden.

Das x-net C16 clip Panel ist als Hohlkammer- prinzip ausgeführt und bietet dem x-net C16 Clip absolut sicheren und festen Halt innerhalb der Kammerstruktur. Die abgerundeten Längskanten des Clips liegen eng am Rohr an.

Das x-net C16 clip Panel ist als Hohlkammer- prinzip ausgeführt und bietet dem x-net C16 Clip absolut sicheren und festen Halt innerhalb der Kammerstruktur. Die abgerundeten Längskanten des Clips liegen eng am Rohr an.

Das Zuschneiden mit dem x-net Cuttermesser ist denkbar einfach. Ohne Kraftaufwand und ohne Rückstände entstehen saubere, stumpfe Schnittkanten

Das Zuschneiden mit dem x-net Cuttermesser ist denkbar einfach. Ohne Kraftaufwand und ohne Rückstände entstehen saubere, stumpfe Schnittkanten

Die x-net C16 clip Panels sind biegesteif und unzerbrechlich. Damit ist auch auf Problem­ untergründen ein Höchstmaß an Sicherheit gegeben

Die x-net C16 clip Panels sind biegesteif und unzerbrechlich. Damit ist auch auf Problem­ untergründen ein Höchstmaß an Sicherheit gegeben

Die Kombination mit weichen Dämmstoffen ermöglicht beste Trittschalldämmung vor allem im Wohnungsbau. Die verwendeten Werkstoffe verhindern Schimmelbildung ohne chemische Zusätze und schützen den sensiblen Unterbau optimal.

Die Kombination mit weichen Dämmstoffen ermöglicht beste Trittschalldämmung vor allem im Wohnungsbau. Die verwendeten Werkstoffe verhindern Schimmelbildung ohne chemische Zusätze und schützen den sensiblen Unterbau optimal.

• Plattenformat (Länge x Breite): 1.200 x 1.200 mm
• Plattennutzfläche: 1,44 m²
• Gesamtdicke: 5 mm
• Verlegeraster: 55 mm
• Linienaufdruck: - - -
• Schneideraster: 55 mm<br/>Punktmarkierungen +
• Maximale Nutzlast: 50 kN/m²
• Flächengewicht: 1 kg/m²
• Farbe: weiß
• Dauerbeanspruchungstemperatur: max. 60 °C
• Verarbeitungstemperatur: 0 °C bis 40 °C
• Baustoffklasse: E nach EN 13501-1
• Verpackungseinheit: 10 Platten = 14,4 m²
• Artikelnr: SFDKSP01600

• Strukturkammerplatte aus Polypropylen zur Verankerung von x-net C16 Clips
• Die Enden der x-net C16 Clips sind ohne Durchstoßen der Panelunterseite innerhalb der Kammerstruktur verankert
• x-net C16 clip Panel mit bauaufsichtlichem Prüfzeugnis Baustoffklasse E nach DIN EN 13501
• Mit aufgedrucktem 5,5 cm Rohrverlegeraster und Schneideraster
• Wasserfest
• Maximale Nutzlast 50 kN/m²
• L x B x H = 1200 mm x 1200 mm x 5 mm

• Strukturkammerplatte aus Polypropylen zur Verankerung von x-net C16 Clips
• Die Enden der x-net C16 Clips sind ohne Durchstoßen der Panelunterseite innerhalb der Kammerstruktur verankert
• x-net C16 clip Panel mit bauaufsichtlichem Prüfzeugnis Baustoffklasse E nach DIN EN 13501
• Mit aufgedrucktem 5,5 cm Rohrverlegeraster und Schneideraster
• Wasserfest
• Maximale Nutzlast 50 kN/m²
• L x B x H = 1200 mm x 1200 mm x 5 mm

Anwendungsbeispiele sind:

• Auf Mineralwolldämmung bei hohen Anforderungen an Schallschutz
• Auf EPS-Dämmung hoher Schaumdichte bei hoch belasteten Böden
• Auf PUR-Dämmung oder Vakuumdämmung zur Realisierung möglichst niedriger Dämmdicken
• Oder dämmstofffrei, unmittelbar auf dem Rohbeton, sofern keine punktförmigen Erhebungen vorhanden sind und eine vollflächige Auflage sichergestellt ist

A) x-net C16 clip Panel auf vorhandener Folienabdeckung

• Verlegung kann mit rund 8 bis 10 cm Wandabstand erfolgen
• Die Panel-Fläche dient dabei nicht als erforderliche Abdeckung der Dämmschicht gegen Estrich-Anmachwasser
• Der äußere Rand der Panel-Fläche bleibt frei und ist nicht mit der Folienabdeckung verklebt

B) x-net C16 clip Panel in Funktion als Dämmungsabdeckung

• Wandbündige Verlegung bzw. Verlegung mit geringem Wandabstand (bis ca. 2 cm)
• Die Panel-Fläche dient als Abdeckung der Dämmschicht gemäß DIN 18560
• Sämtliche Übergänge von der Panel-Fläche zum Randdämmstreifen sind dicht gegenüber Estrich-Anmachwasser verklebt (x-net Randdämmstreifen mit Folienlappen empfohlen)

A) x-net C16 clip Panel auf vorhandener Folienabdeckung

• Verlegung kann mit rund 8 bis 10 cm Wandabstand erfolgen
• Die Panel-Fläche dient dabei nicht als erforderliche Abdeckung der Dämmschicht gegen Estrich-Anmachwasser
• Der äußere Rand der Panel-Fläche bleibt frei und ist nicht mit der Folienabdeckung verklebt

B) x-net C16 clip Panel in Funktion als Dämmungsabdeckung

• Wandbündige Verlegung bzw. Verlegung mit geringem Wandabstand (bis ca. 2 cm)
• Die Panel-Fläche dient als Abdeckung der Dämmschicht gemäß DIN 18560
• Sämtliche Übergänge von der Panel-Fläche zum Randdämmstreifen sind dicht gegenüber Estrich-Anmachwasser verklebt (x-net Randdämmstreifen mit Folienlappen empfohlen)

Unschlagbar schnelle Montage und universeller Einsatz auf allen Untergründen

• Panel aus Polypropylen frei von FCKW und HBCD
• Hohe Verankerungskraft des Clips im Panel
• Fließestrichdichte Verbindung der Plattenstöße mit dem C16 clip Tape
• Flächige, stabile Abdeckung auch nicht idealer Untergründe
• Einsatz auf allen Dämmstoffarten, insbesondere auch auf weichen Trittschalldämmstoffen, und direkt auf ebenen Rohbetonböden

Vorteile

• Unschlagbar schnelle Montage
• Außergewöhnliche Robustheit der Rohrbefestigung mit 14 x 2 oder 16 x 2 Systemrohren
• Optional als geprüfte Sonderkonstruktion mit nur 20 mm Rohrüberdeckung
• Sehr gut geeignet in Kombination mit mineralischen Dämmstoffen bei hohen Anforderungen an der Schallschutz
• Einzigartiger x-net Clip Former mit bis zu 200 magazinierten x-net C16 Clips sorgt für rasante und ergonomische Verarbeitung
• Panel aus Polypropylen verhindert Schimmelbildung
• Geeignet für Heiz- und Kühlbetrieb
• Wärmetechnisch geprüft nach DIN EN 1264 und DIN CERTCO zertifiziert
