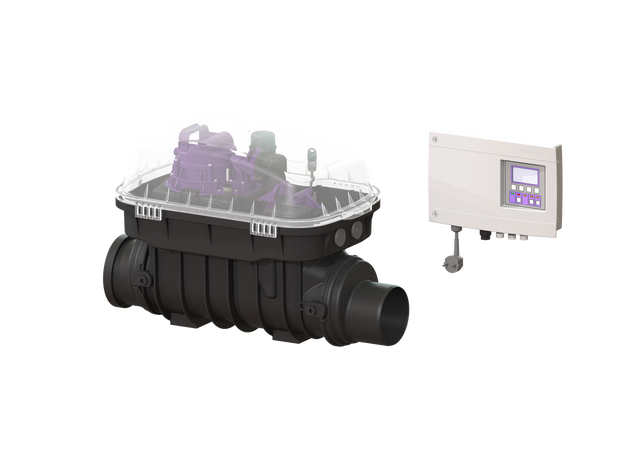

KESSEL-Rückstaupumpanlage Pumpfix M - DN 125, 24125

KESSEL-Rückstaupumpanlage Pumpfix M - DN 125, 24125

• Hersteller: Kessel
• Artikelnummer: 24125
• EAN/GTIN: 4026092046494
• Nennstrom: 5,2
• Breite: 350
• Höhe: 422
• Tiefe: -
• Behältervolumen: -
• Anzahl der Phasen: -
• Werkstoff des Behälters: -
• Kabellänge: 5
• Max. Volumenstrom: 11,5
• Max. Förderhöhe: 10
• Mit Entlüftung: Ja
• Flanschform: -
• Drehzahl: 2800
• Alarmausgang: -
• Umgebungstemperatur: 0
• Unterstützt Protokoll für PROFIBUS: -
• Unterstützt Protokoll für KNX: -
• Potenzialfreier Schaltkontakt: -
• Elektrischer Anschluss: Anschlusskabel mit Stecker
• Bemessungsspannung: 207
• Frequenz: -
• Schutzart (IP): IP68
• Alarmfunktion: -
• Funkstandard Bluetooth: -
• Funkstandard WLAN 802.11: -
• Mit Kommunikationsschnittstelle RS-232: Ja
• Unterstützt Protokoll für EtherNet/IP: -
• Unterstützt Protokoll für PROFINET IO: -
• Werkstoff Gebläserad/Pumpenrad: -
• Geeignet für Außeneinsatz: Ja
• Aufgenommene Motorleistung (P1): 1,2
• Motorausgangsleistung (P2): 0,69
• Mit Schneidwerk: Ja
• Max. Arbeitsdruck: -
• Werkstoffgüte des Behälters: -
• Anzahl Einlassöffnungen: -
• Werkstoff des Pumpengehäuses: sonstige
• Isolationsklasse nach IEC: F
• Max. Abmessung feste Teile: -
• Werkstoffgüte des Pumpengehäuses: -
• Anzahl Pumpen: 1
• Aufstellung hinter dem Toilettenbecken: -
• Qualitätsklasse Material Gebläserad: -
• Geeignet für Fäkalien: Ja
• Mit Rückschlagklappe: Ja
• Anschluss Zulauf: Rohrende
• Durchmesser Anschluss Zufuhrseite: -
• Durchmesser Anschluss Druckseite: -
• Abmessungen (L x B x H): 785 x 385 x 465 mm
• Gewicht: 25,5 kg

Die Premium-Rückstaupumpanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer Pumpe und einem motorischen Verschlusssystem ausgestattet. Im Normalzustand ist der Rohrquerschnitt frei geöffnet. Bei Rückstau wird das motorische Verschlusssystem automatisch geschlossen. Die Entwässerung während der Rückstauphase erfolgt über die Pumpe mit integrierter Schneideinrichtung. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann.

Ausführung Notverschluss: ja Pumpensteuerung: Schaltgerät Schutzart Sonde: IP 68 -3m/48h- Motorische Rückstauklappen: 1

Allgemeine Merkmale Farbe: schwarz Nennweite -DN-: 125 Außendurchmesser -DA-: 125 mm Abwasserart: fäkalienhaltig Einbausituation: freiliegende Abwasserleitung Auslieferungszustand: vormontiert zur bauseitigen Endmontage -Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen- Zulassung: Z-53.2-388 Motor Typ: KSM 140 Schutzart Motor: IP 68 -3m/48h-

Abmessungen Gewicht netto: 20 kg Gewicht brutto: 25,5 kg Gefällesprung: 9 mm Einbautiefe: 500 - 640 mm Länge: 645 mm Breite: 350 mm Höhe: 422 mm Verpackungsmaß Länge: 785 mm Verpackungsmaß Breite: 385 mm Verpackungsmaß Höhe: 465 mm

Behälter/Grundkörper Stutzen Ausführung: inklusive Spitzende und Muffe

Abdeckungsmerkmale Abdeckungsart: Schutzhaube Abdeckung Material: Kunststoff Abdeckung Farbe: transparent Abdeckung Breite: 350 mm Abdeckung Höhe: 165 mm Abdeckung Länge: 542 mm Verriegelung: Klipverschluss

Fördereinrichtung Pumpe: SPZ 1000 Anzahl Pumpen: 1 Gewicht Pumpe: 10 kg Anschlusstyp: codierter Stecker Betriebsspannung: 230 V Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,97 Schutzart Pumpe: IP 68 -3m/48h- Temperaturüberwachung: integriert Förderguttemperatur -dauerhaft- max.: 40 Grad C Förderleistung max.: 11,5 m3/h Förderhöhe max.: 10 m Drehzahl: 2800 U/min Leistung P1: 1,2 kW Leistung P2: 0,69 kW Betriebsart: S3 - 50 % Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm2 Laufrad Typ: Schneidwerk Typ Anschlussleitung Motor: ÖPVC-JB/OB 300/500 V/3 x 0,75 mm2 mm2 Typ Anschlussleitung Sonde: ÖPVC-JB/OB 300/500 V/3 x 0,75 mm2 mm2 Länge Netzanschlussleitung Pumpe: 5 m Nennstrom: 5,2 A
