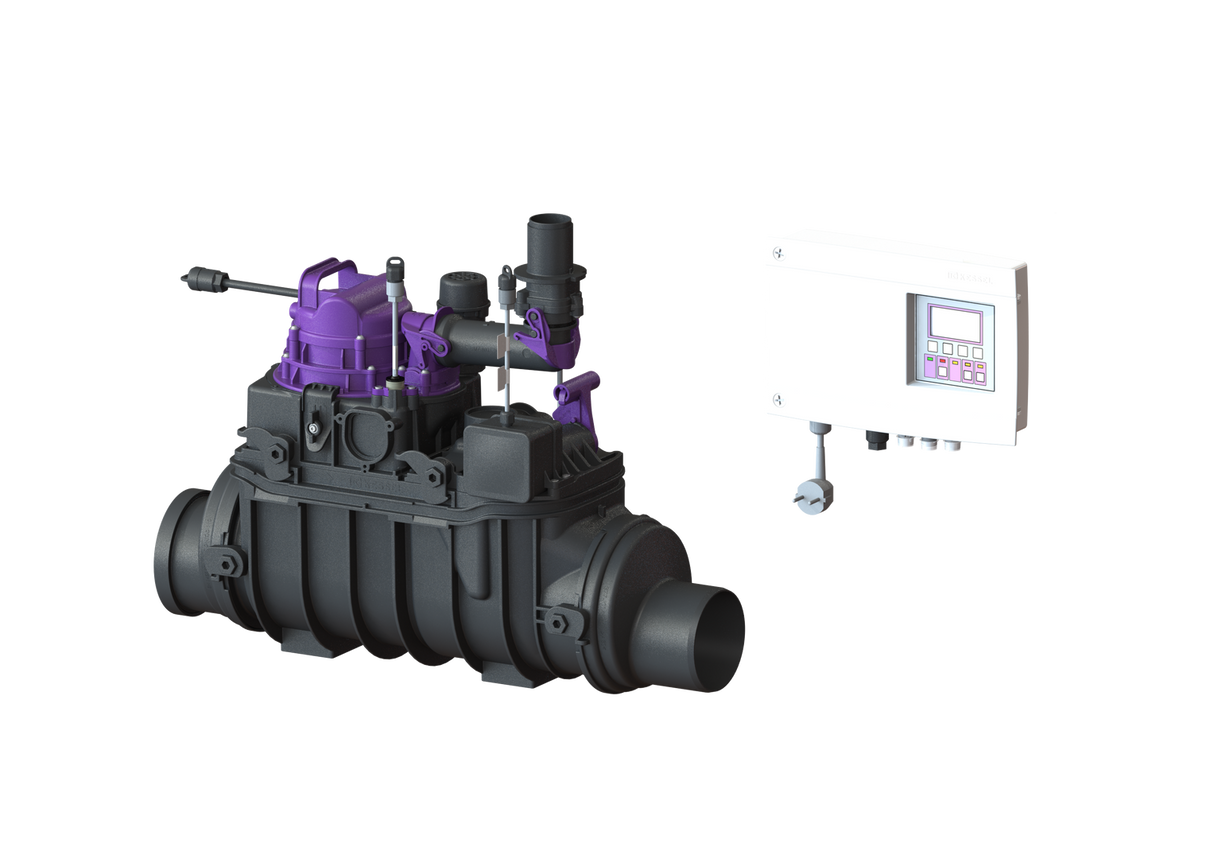

KESSEL-Rückstauhebeanlage Ecolift M - DN 100, 21100

KESSEL-Rückstauhebeanlage Ecolift M - DN 100, 21100

• Hersteller: Kessel
• Artikelnummer: 21100
• EAN/GTIN: 4026092046760
• Nennstrom: -
• Breite: 243
• Höhe: 405
• Tiefe: -
• Behältervolumen: -
• Anzahl der Phasen: -
• Werkstoff des Behälters: -
• Kabellänge: 5
• Max. Volumenstrom: 11,5
• Max. Förderhöhe: 10
• Mit Entlüftung: Ja
• Flanschform: -
• Drehzahl: 2800
• Alarmausgang: -
• Umgebungstemperatur: 0
• Unterstützt Protokoll für PROFIBUS: -
• Unterstützt Protokoll für KNX: -
• Potenzialfreier Schaltkontakt: Ja
• Elektrischer Anschluss: Anschlusskabel mit Stecker
• Bemessungsspannung: 207
• Frequenz: 50 Hz
• Schutzart (IP): IP68
• Alarmfunktion: -
• Funkstandard Bluetooth: -
• Funkstandard WLAN 802.11: -
• Mit Kommunikationsschnittstelle RS-232: Ja
• Unterstützt Protokoll für EtherNet/IP: -
• Unterstützt Protokoll für PROFINET IO: -
• Werkstoff Gebläserad/Pumpenrad: -
• Geeignet für Außeneinsatz: Ja
• Aufgenommene Motorleistung (P1): 1,2
• Motorausgangsleistung (P2): 0,69
• Mit Schneidwerk: Ja
• Max. Arbeitsdruck: -
• Werkstoffgüte des Behälters: -
• Anzahl Einlassöffnungen: -
• Werkstoff des Pumpengehäuses: sonstige
• Isolationsklasse nach IEC: F
• Max. Abmessung feste Teile: -
• Werkstoffgüte des Pumpengehäuses: -
• Anzahl Pumpen: 1
• Aufstellung hinter dem Toilettenbecken: -
• Qualitätsklasse Material Gebläserad: -
• Geeignet für Fäkalien: Ja
• Mit Rückschlagklappe: Ja
• Anschluss Zulauf: Rohrende
• Durchmesser Anschluss Zufuhrseite: -
• Durchmesser Anschluss Druckseite: -
• Abmessungen (L x B x H): 785 x 385 x 465 mm
• Gewicht: 25,5 kg

Die Rückstauhebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer Pumpe und einem motorischen Verschlusssystem ausgestattet. Im Normalzustand ist der Rohrquerschnitt frei geöffnet und die Entwässerung erfolgt über das natürliche Gefälle zum Kanal. Rückstau wird durch eine optische Sonde erkannt, wodurch das motorische Verschlusssystem automatisch geschlossen wird. Die Entwässerung während der Rückstauphase erfolgt über eine Druckleitung, die das Abwasser über die Rückstauebene führt und in den Kanal fördert. Anschlussbohrung im Grundkörper für den Erdeinbau, inkl. Dichtung für Druckleitung und Kabelleerrohr. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann.

Ausführung Notverschluss: ja Durchgangsdichtung für Kabelleerrohr -DN-: 50 Pumpensteuerung: Schaltgerät Schutzart Sonde: IP 68 -3m/48h- Motorische Rückstauklappen: 1

Allgemeine Merkmale Farbe: schwarz Nennweite -DN-: 100 Außendurchmesser -DA-: 110 mm Abwasserart: fäkalienhaltig Einbausituation: freiliegende Abwasserleitung Auslieferungszustand: vormontiert zur bauseitigen Endmontage -Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen- Zulassung: Z-53.2-487 Motor Typ: KSM 140 Schutzart Motor: IP 68 -3m/48h-

Abmessungen Gewicht netto: 20 kg Gewicht brutto: 25,5 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 2000 mm Gefällesprung: 9 mm Länge: 642 mm Breite: 243 mm Höhe: 405 mm Verpackungsmaß Länge: 785 mm Verpackungsmaß Breite: 385 mm Verpackungsmaß Höhe: 465 mm

Behälter/Grundkörper Nenndruck -PN-: 6 Druckabgang -DA-: 40 mm Stutzen Ausführung: inklusive Spitzende und Muffe

Fördereinrichtung Pumpe: SPZ 1000 Anzahl Pumpen: 1 Gewicht Pumpe: 10 kg Anschlusstyp: codierter Stecker Betriebsspannung: 230 V Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,97 Schutzart Pumpe: IP 68 -3m/48h- Temperaturüberwachung: integriert Förderguttemperatur -dauerhaft- max.: 40 Grad C Förderleistung max.: 11,5 m3/h Förderhöhe max.: 10 m Drehzahl: 2800 U/min Leistung P1: 1,2 kW Leistung P2: 0,69 kW Betriebsart: S3 - 50 % Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm2 Laufrad Typ: Schneidwerk Länge Netzanschlussleitung Pumpe: 5 m

Steuerung Schaltgerät: Comfort
