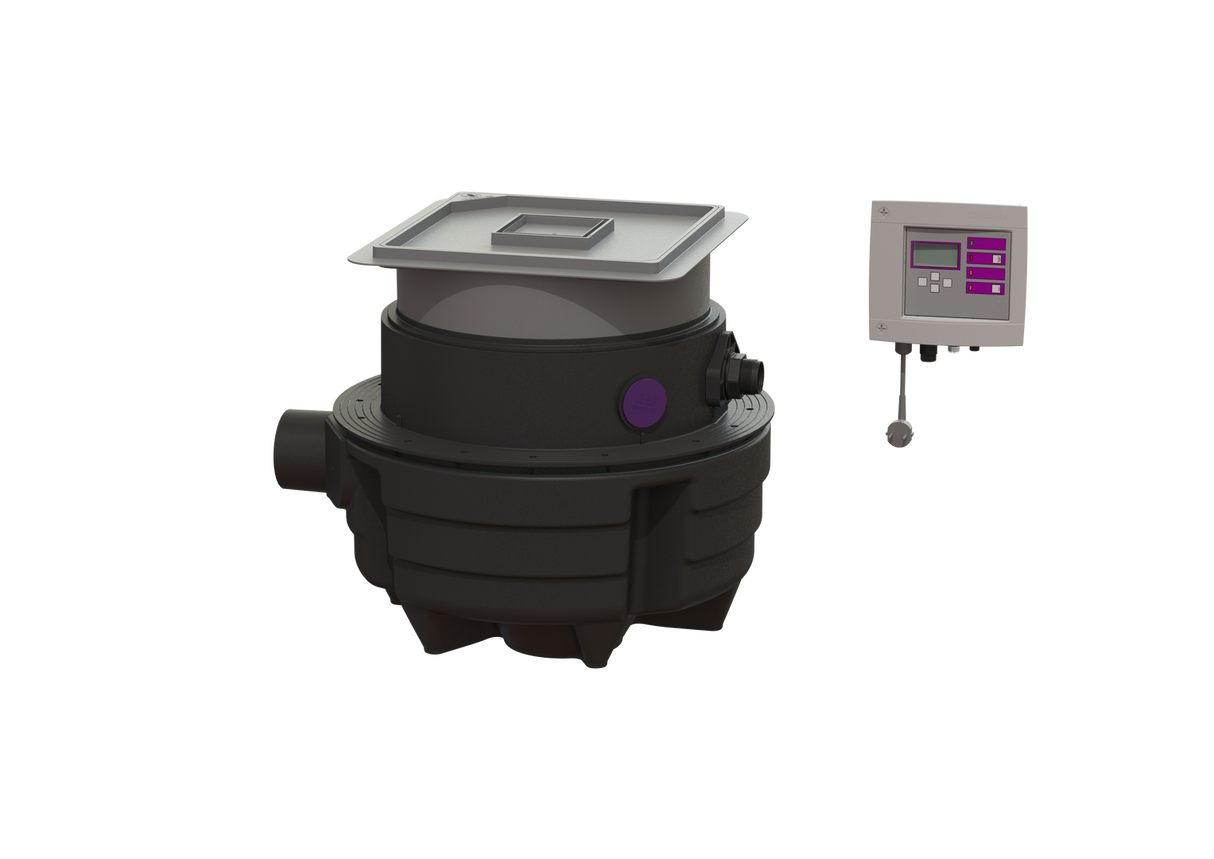

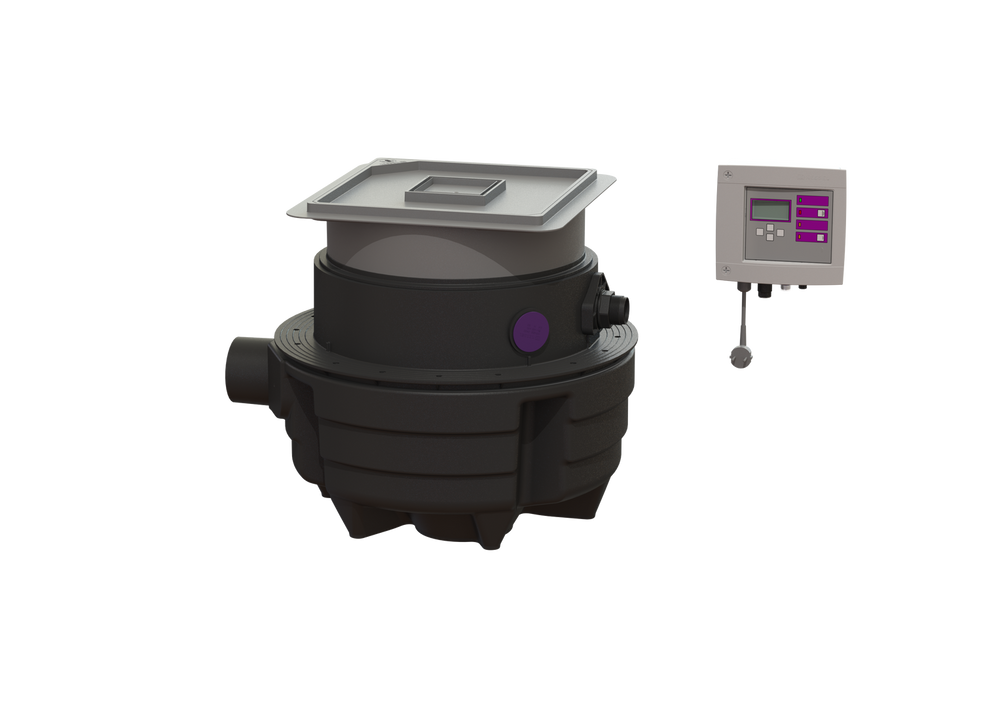

KESSEL-Hebeanlage Aqualift M - Underfloor, Mono, SPZ 1000, befliesbar, 28701X

KESSEL-Hebeanlage Aqualift M - Underfloor, Mono, SPZ 1000, befliesbar, 28701X

• Hersteller: Kessel
• Artikelnummer: 28701X
• EAN/GTIN: 4026092093382
• Nennstrom: 5,2
• Breite: 590
• Höhe: -
• Tiefe: -
• Behältervolumen: 40
• Anzahl der Phasen: -
• Werkstoff des Behälters: -
• Kabellänge: 5
• Max. Volumenstrom: 11,5
• Max. Förderhöhe: 10
• Mit Entlüftung: Ja
• Flanschform: -
• Drehzahl: 2800
• Alarmausgang: -
• Umgebungstemperatur: 0
• Unterstützt Protokoll für PROFIBUS: -
• Unterstützt Protokoll für KNX: -
• Potenzialfreier Schaltkontakt: -
• Elektrischer Anschluss: Anschlusskabel mit Stecker
• Bemessungsspannung: 207
• Frequenz: 50 Hz
• Schutzart (IP): IP68
• Alarmfunktion: -
• Funkstandard Bluetooth: -
• Funkstandard WLAN 802.11: -
• Mit Kommunikationsschnittstelle RS-232: Ja
• Unterstützt Protokoll für EtherNet/IP: -
• Unterstützt Protokoll für PROFINET IO: -
• Werkstoff Gebläserad/Pumpenrad: -
• Geeignet für Außeneinsatz: Ja
• Aufgenommene Motorleistung (P1): 1,2
• Motorausgangsleistung (P2): 0,69
• Mit Schneidwerk: Ja
• Max. Arbeitsdruck: -
• Werkstoffgüte des Behälters: -
• Anzahl Einlassöffnungen: 1
• Werkstoff des Pumpengehäuses: sonstige
• Isolationsklasse nach IEC: F
• Max. Abmessung feste Teile: -
• Werkstoffgüte des Pumpengehäuses: -
• Anzahl Pumpen: 1
• Qualitätsklasse Material Gebläserad: -
• Geeignet für Fäkalien: Ja
• Mit Rückschlagklappe: Ja
• Anschluss Zulauf: Rohrende
• Durchmesser Anschluss Zufuhrseite: DN 100
• Durchmesser Anschluss Druckseite: DN 32
• Abmessungen (L x B x H): 620 x 620 x 1030 mm
• Gewicht: 36 kg

Die Hebeanlage für fäkalienhaltiges Abwasser ist mit einer oder zwei überflutbaren Pumpen sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff -PE- besitzt einen abgeschlossenen Pumpenraum. Einhandverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten.

Ausführung Anlagenart: Einzelanlage Absperreinrichtung: ohne Schieber Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Druckabgang: waagrecht

Allgemeine Merkmale Farbe: schwarz Abwasserart: fäkalienhaltig Einbausituation: Einbau in die Bodenplatte Auslieferungszustand: vormontiert zur bauseitigen Endmontage -Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen- Anlagen Typ: Mono Zulassung: Z-53.2-484

Abmessungen Gewicht netto: 34,2 kg Gewicht brutto: 36 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Aussparungsmaß Breite: 800 mm Aussparungsmaß Länge: 800 mm Einbautiefe: 490 - 600 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 670 mm Breite: 590 mm Verpackungsmaß Länge: 620 mm Verpackungsmaß Breite: 620 mm Verpackungsmaß Höhe: 1030 mm

Behälter/Grundkörper Druckabgang -DN-: 32 Druckabgang -DA-: 40 mm Anschluss Kabelleerrohr -DN-: 50 Entlüftungsanschluss -DN-: 70 Abstand Rohrmitte Auslauf zu Behälterboden: 351 mm Abstand Rohrsohle Auslauf zu Behälterboden: 351 mm Abstand Rohrsohle Zulauf zu Behälterboden: 152 mm Abstand Rohrmitte Zulauf zu Behälterboden: 207 mm Zulauf Nennweite -DA-: 110 mm Zulauf Nennweite -DN-: 100 Zulauf Anzahl: 1 Nutzvolumen: 20 l Behältervolumen: 40,00 l

Abdeckungsmerkmale Abdeckungsart: befliesbare Abdeckplatte Abdeckung Material: Kunststoff Abdeckung Breite: 366 mm Abdeckung Länge: 366 mm Ablauffunktion: ja Verriegelung: Lock & Lift Bodenbelaghöhe max.: 16 mm Geruchsverschluss: Multistop

Fördereinrichtung Pumpe: SPZ 1000 Anzahl Pumpen: 1 Gewicht Pumpe: 10 kg Anschlusstyp: codierter Stecker Betriebsspannung: 230 V Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,97 Schutzart Pumpe: IP 68 Temperaturüberwachung: integriert Förderguttemperatur -dauerhaft- max.: 40 Grad C Heißwasserbeständigkeit kurzzeitig -2 Min.-: 80 Grad C Förderleistung max.: 11,5 m3/h Förderhöhe max.: 10 m Drehzahl: 2800 U/min Leistung P1: 1,2 kW Leistung P2: 0,69 kW Betriebsart: S3 - 50 % Typ Anschlussleitung Pumpe: H07RN-F
