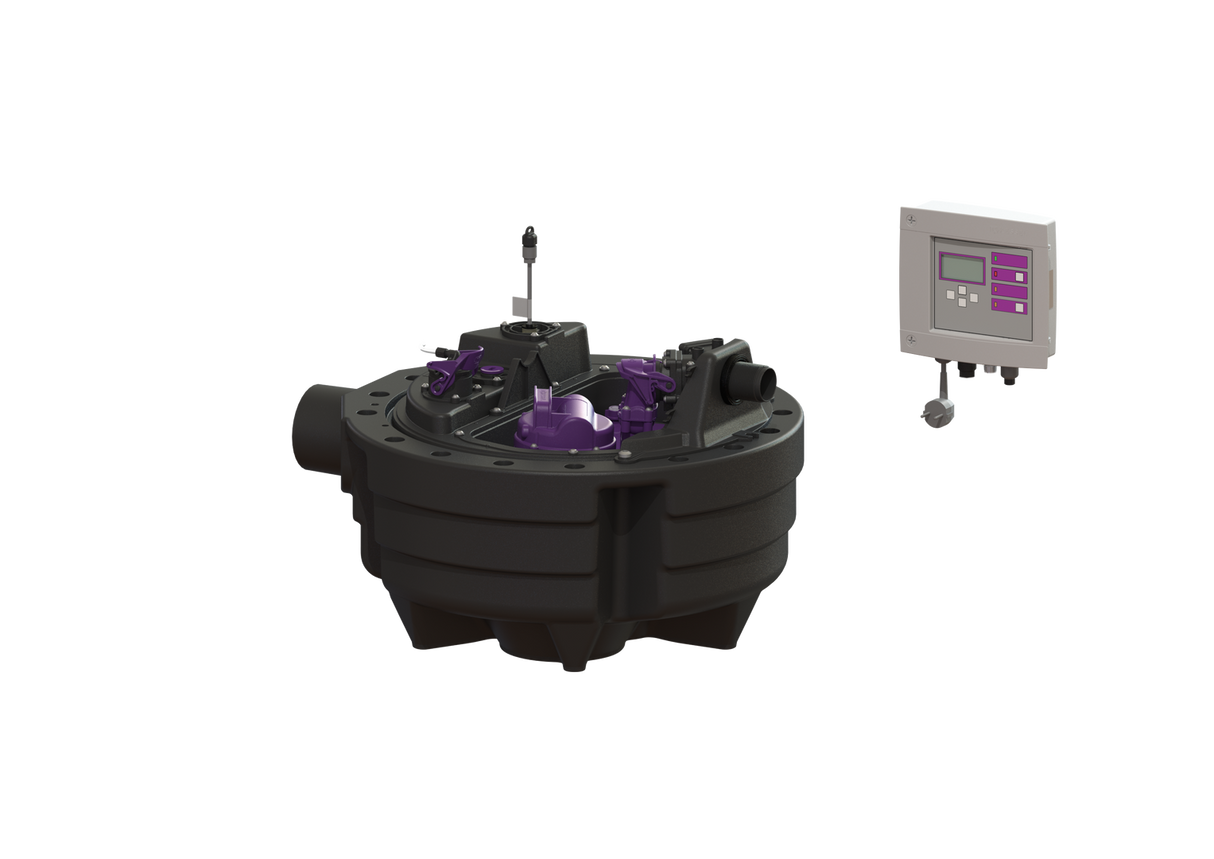

KESSEL-Hebeanlage Aqualift M - Mono, SPZ 1000, 28717

KESSEL-Hebeanlage Aqualift M - Mono, SPZ 1000, 28717

• Hersteller: Kessel
• Artikelnummer: 28717
• EAN/GTIN: 4026092093405
• Nennstrom: 5,2
• Breite: 580
• Höhe: 395
• Tiefe: -
• Behältervolumen: 40
• Anzahl der Phasen: -
• Werkstoff des Behälters: -
• Kabellänge: 5
• Max. Volumenstrom: 11,5
• Max. Förderhöhe: 10
• Mit Entlüftung: Ja
• Flanschform: -
• Drehzahl: 2800
• Alarmausgang: -
• Umgebungstemperatur: 0
• Unterstützt Protokoll für PROFIBUS: -
• Unterstützt Protokoll für KNX: -
• Potenzialfreier Schaltkontakt: -
• Elektrischer Anschluss: Anschlusskabel mit Stecker
• Bemessungsspannung: 207
• Frequenz: 50 Hz
• Schutzart (IP): IP68
• Alarmfunktion: -
• Funkstandard Bluetooth: -
• Funkstandard WLAN 802.11: -
• Mit Kommunikationsschnittstelle RS-232: Ja
• Unterstützt Protokoll für EtherNet/IP: -
• Unterstützt Protokoll für PROFINET IO: -
• Werkstoff Gebläserad/Pumpenrad: -
• Aufgenommene Motorleistung (P1): 1,2
• Motorausgangsleistung (P2): 0,69
• Mit Schneidwerk: Ja
• Max. Arbeitsdruck: -
• Werkstoffgüte des Behälters: -
• Anzahl Einlassöffnungen: 1
• Werkstoff des Pumpengehäuses: sonstige
• Isolationsklasse nach IEC: F
• Max. Abmessung feste Teile: -
• Werkstoffgüte des Pumpengehäuses: -
• Anzahl Pumpen: 1
• Qualitätsklasse Material Gebläserad: -
• Geeignet für Fäkalien: Ja
• Mit Rückschlagklappe: Ja
• Anschluss Zulauf: Rohrende
• Durchmesser Anschluss Zufuhrseite: DN 100
• Durchmesser Anschluss Druckseite: DN 32
• Abmessungen (L x B x H): 620 x 620 x 515 mm
• Gewicht: 26,5 kg

Die Hebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer oder zwei überflutbaren Pumpen sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff -PE- besitzt einen abgeschlossenen Pumpenraum. Einhandverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten.

Ausführung Anlagenart: Einzelanlage Absperreinrichtung: ohne Schieber Haltewinkel für die Auftriebssicherung: ja Schalldämmmatte: ja Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Druckabgang: waagrecht

Allgemeine Merkmale Farbe: schwarz Abwasserart: fäkalienhaltig Einbausituation: freie Aufstellung Auslieferungszustand: vormontiert zur bauseitigen Endmontage -Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen- Anlagen Typ: Mono Zulassung: Z-53.2-484

Abmessungen Gewicht netto: 24 kg Gewicht brutto: 26,5 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Länge: 670 mm Breite: 580 mm Höhe: 395 mm Verpackungsmaß Länge: 620 mm Verpackungsmaß Breite: 620 mm Verpackungsmaß Höhe: 515 mm

Behälter/Grundkörper Druckabgang -DN-: 32 Druckabgang -DA-: 40 mm Entlüftungsanschluss -DN-: 70 Abstand Rohrmitte Auslauf zu Behälterboden: 350 mm Abstand Rohrsohle Zulauf zu Behälterboden: 152 mm Abstand Rohrmitte Zulauf zu Behälterboden: 207 mm Zulauf Nennweite -DA-: 110 mm Zulauf Nennweite -DN-: 100 Zulauf Anzahl: 1 Nutzvolumen: 20 l Behältervolumen: 40,00 l

Fördereinrichtung Pumpe: SPZ 1000 Anzahl Pumpen: 1 Gewicht Pumpe: 10 kg Anschlusstyp: codierter Stecker Betriebsspannung: 230 V Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,97 Schutzart Pumpe: IP 68 Temperaturüberwachung: integriert Förderguttemperatur -dauerhaft- max.: 40 Grad C Heißwasserbeständigkeit kurzzeitig -2 Min.-: 80 Grad C Förderleistung max.: 11,5 m3/h Förderhöhe max.: 10 m Drehzahl: 2800 U/min Leistung P1: 1,2 kW Leistung P2: 0,69 kW Betriebsart: S3 - 50 % Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm2 Laufrad Typ: Schneidwerk Länge Netzanschlussleitung Pumpe: 5 m Nennstrom: 5,2 A

Steuerung Schaltgerät: Comfort Funktion Schaltgerät: mit Alarmmeldung Motorschutz Schalter: ja Alarmgeber: optischer Sonde Instrument Niveauerfassung: Tauchrohr Art Niveauerfassung: pneumatisch
