KUNSTSTOFFSCHACHT PKS-B 800-32

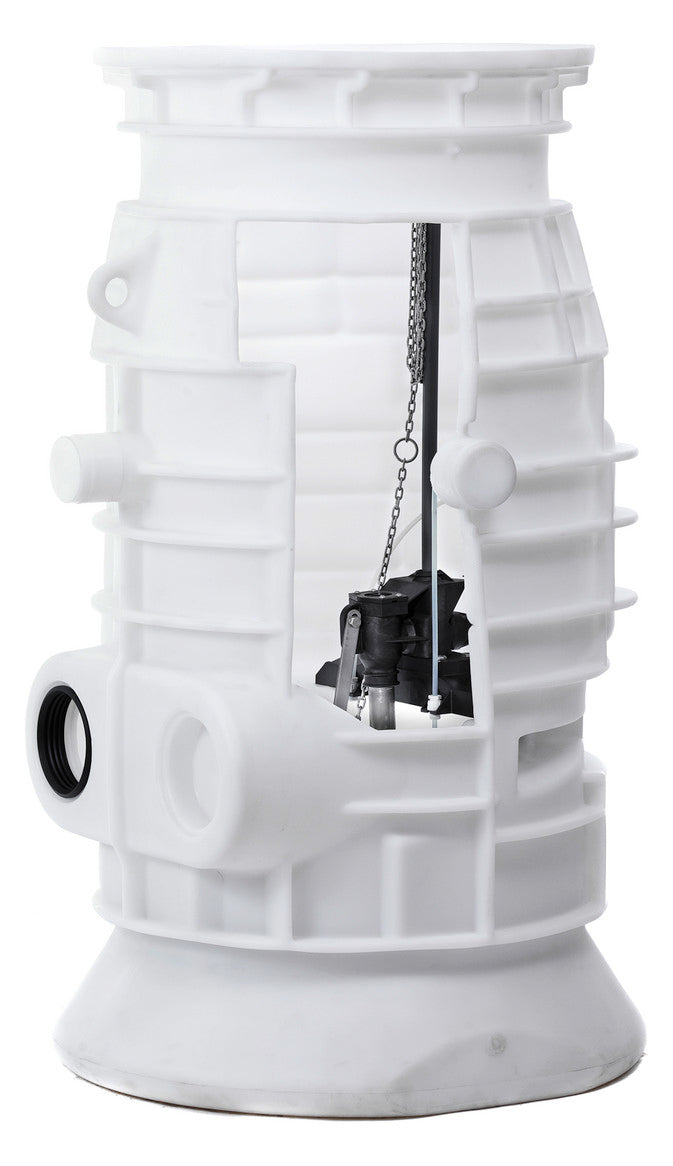

"Pentair Jung Pumpen Pumpenschacht aus Kunststoff PKS-B 800-32 Auftriebssicherer Pumpenschacht aus Polyethylen (PE), befahrbar bis Kl. B 125. Einzelpumpenschacht zur Aufnahme einer Abwassertauchpumpe mit/ohne Ex-Schutz durch eine Druckrohreinheit DN 32. Allgemeine bauaufsichtliche Zulassung: Z-42.1-431 Kunststoffschacht - ablagerungsfreier Sammelraum - zwei KG-Muffen DN 150 für den Zulauf, davon eine anschlussfertige Muffe mit Dichtung und eine geschlossene Muffe für den nachträglichen bauseitigen Anschluss - drei Rohrstutzen DN 100 für Über- schiebmuffe KGU für Lüftungs- bzw. Kabelrohr Schachtkomponenten aus korrosionsbe- ständigen Werkstoffen - Traverse und Kupplungssystem DN 32 aus Polyphtalamid (PPA) - Edelstahl-Kugelhahn mit Verlängerung und Sicherungshebel - Gleitrohr zur Pumpenführung mit Hal- terung aus Edelstahl - Edelstahl-Druckleitungsabgang R 1¼" Mit optionaler Schachtverlängerung (PSV-B oder PSV-D) kann der Schacht bis 3 m Einbautiefe verlängert werden. Niveaudifferenzen können mit bis zu drei Auflageringen ausgeglichen werden. Zur Reinigung und Wartung wird die Druckrohreinheit komplett mit Pumpe und Kugelrückschlagventil aus dem Schacht gezogen. Abmessungen ohne Abdeckung Nenndurchmesser: 800 mm Gesamthöhe: 1600 mm Sohle-Zulauf ab OK-Schacht 1150 mm Sohle-Druckstutzen ab OK-Schacht 940 mm Restvolumen: 30 l Pumpvolumen, einstellbar 60-115 l Behältervolumen: 640 l Gewicht: 78 kg"

Downloads

• Datenblatt
• Montageanleitung

Du hast offene Fragen oder brauchst Hilfe?

Wir sind uns sicher, unsere Hilfe-Seite wird Dir weiterhelfen. Dort findest Du Informationen um uns zu kontaktieren und die relevanten Antworten auf häufig gestelle Fragen.

Nicht fündig geworden? Schreibe uns eine Nachricht im Chat.

Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung. Weitere Informationen zum Installationshinweis gemäß § 13 NAV.
