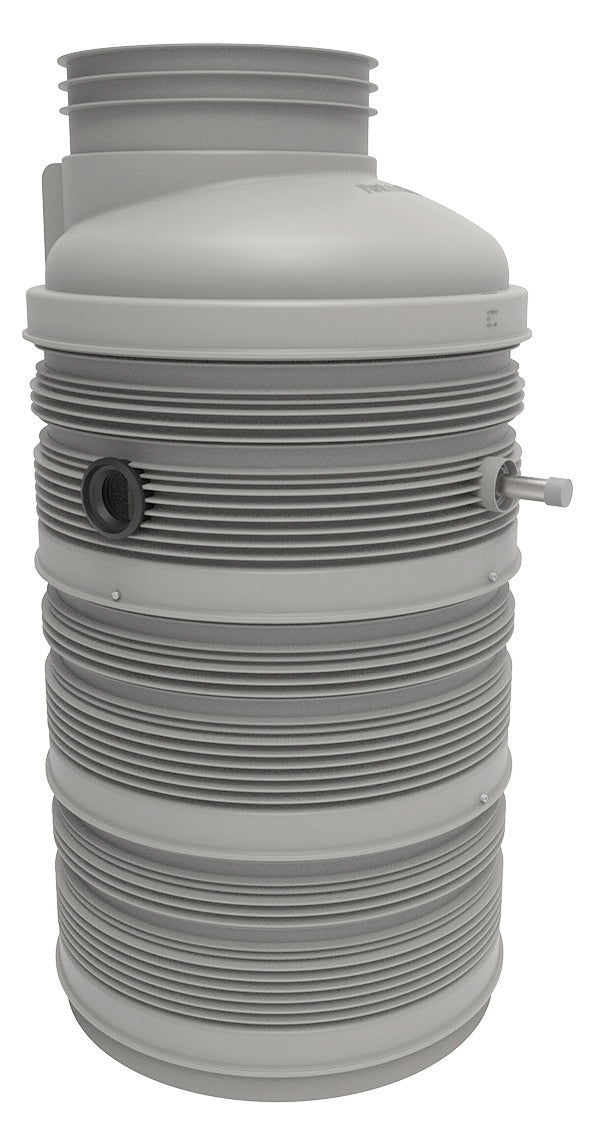

KUNSTSTOFFSCHACHT PKS-D 1000-DLE 100

"Pentair Jung Pumpen Kunststoffschacht PKS-D 1000-DLE Auftriebssicherer und grundwasserdichter Druckleitungsendschacht nach DIN EN 13598-2, mit Steiggang, aus Polypropylen (PP), befahrbar bis Klasse D 400. Der Schacht wird als Übergabeschacht zu Freigefälleleitungen eingesetzt. Die Segmentbauweise erleichtert die Montage vor Ort. - Schachtboden mit Gerinne und Stutzen DN 100 für Zulauf und Stutzen DN 200 für Ablauf - Konus mit Steiggang und Einstiegs- öffnung Ø 610 mm - Auflagering zur Aufnahme einer Schachtabdeckung d=610 mm Die Abdichtung der einzelnen Segmente erfolgt mit Lippendichtringen. Abmessungen ohne Abdeckung: 1000 mm - Nenndurchmesser 1200 mm - Gesamthöhe 1055 mm - Sohle-Druckleitung von oben 0895 mm - Sohle-Freispiegelk. von oben 215 kg - Gewicht Die Standardeinbautiefe von 1,2 m lässt sich durch den Einsatz von Schachtver- längerungen bis auf 4,68 m vergrößern, Zubehör PSV-D 1000x500 SG(10). Somit ist auch die erforderliche Stand- höhe von 2 Metern gewährleistet."

Downloads

• Datenblatt
• Montageanleitung
