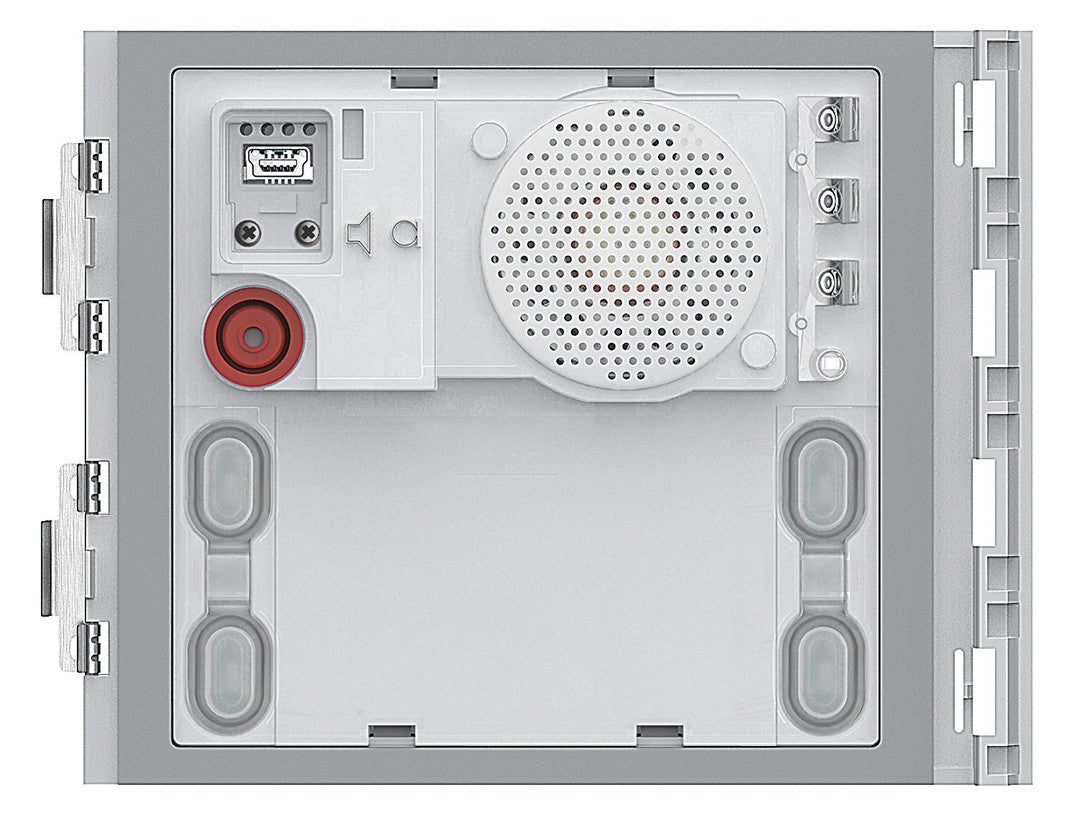

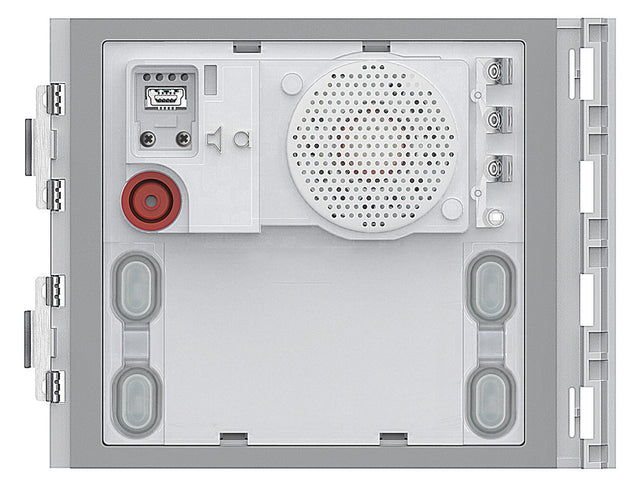

LEGRAND Türstationmodul UP 4RT modular Bticino 351100 Bus 115x91x22mm

Audio-Türlautsprecher-Modul mit 4 Ruftasten zur Erstellung von Audio- und Video-Systemen in 2-Draht Technologie. Erweiterbar mit Night & Day Weitwinkelkamera Art. 352400, Grafikdisplay Art. 352500, Modul mit Induktionsschleife Art. 352700 sowie Codelock/Tastatur Art. 353000 und Transponder-Lesegerät Art. 353200. Mit Einstellung der Lautstärke von Lautsprecher und Mikrofon. Zur Verwaltung von bis zu 100 Ruftasten über das Codelock-/Tastatur-Modul oder mit 2-reihigen Ruftastmodulen. Mit 1-reihigen Ruftastmodulen sind bis zu 50 Ruftasten möglich. Der Türöffner (max. 30 Ohm Innenwiderstand) wird direkt an die Klemmen S+ und S– (18 V 4 A Stosstrom – 250 mA Haltestrom) angeschlossen. Über die Klemmen PL kann eine externe Türöffnertaste (z. B. Postschloss) eingebunden werden. An die Klemmen 1 und 2 kann ein zusätzliches Netzgerät angeschlossen werden (z. B. bei Grossanlagen mit mehreren Türstationen). Das Gerät ist mit mehreren Status-LED ausgestattet, die folgende Betriebszustände anzeigen: Tür offen, Kommunikation aktiv, Ruf getätigt und System besetzt. Integrierter Helligkeitssensor zum automatischen Einschalten der Hintergrundbeleuchtung bei Dunkelheit. Mit der entsprechenden Frontblende zu vervollständigen. Das Gerät wird entweder mit Konfi guratoren oder per PC und Software TiSferaDesign konfiguriert. Anmerkung: – Bei Verwendung der linken Ruftastenreihe am Lautsprechermodul bzw. der 2-reihigen Ruftastenmodule muss der Jumper (J1) gezogen werden.
