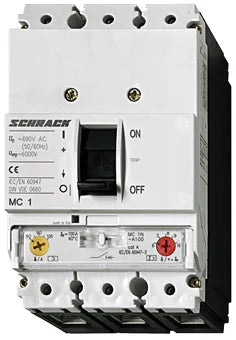

Leistungsschalter Type A, 3-polig, 100kA, 20A

Leistungsschalter Type A, 3-polig, 100kA, 20A

• Bemessungsbetriebskurzschlussausschaltvermögen Ics: ##
• Norm: IEC EN 60947
• Temperaturbereich - Betrieb: -25 bis +70
• Elektrische Lebensdauer (Schaltspiele): 10000
• Nennspannung: < 690VAC
• Schutzart: IP20
• Auslöseeinheit: A thermo-magnetischer Anlagen- und Kabelschutz
• Mechanische Lebensdauer: 20000 Schaltspiele
• CAD electrical description: MC1 25A/3P/100kA A
• Hersteller: Schrack
• Type Nr.: MC1H-A20
• Nennstrom: 20
• CAD-external terminals: 1
• HxBxT mm: 145x90x85
• Kurzschlussstrom: 20A
• Min. Umgebungstemperatur: -25
• BEST. NR.: MC120331
• Verlustleistung: 9,80
• Temperaturbereich - Transport/Lagerung: -25 bis +70
• Schockfestigkeit Halbsinusstoss 10ms: 20 (Halbsinusstoß 20 ms)
• AC 380/400/415V: 100kA
• BxHxT mm: 90x145x85
• Hauptkontakte: 3
• Basisbezeichnung: Leistungsschalter
• Max. Umgebungstemperatur: 60
• Kurzschluss-Schaltvermögen: 100
• PREG: 2500
• Baugröße: 1
• Berührungsschutz: finger- und handrückensicher nach VDE 0106 Teil 100
• Klemmenart: Rahmenklemme
• CAD-Symbol: Q
• Bemessungsisolationsspannung [Ui]: 690
• Bemessungsgrenzkurzschlussausschaltvermögen Icu: ##
• AC 660/690V: 10kA
• Verpackungseinheit: 1
• Vorteilscode DE Industrie: 8722-00109-99
• AC 440V: 35kA
• Nettogewicht (kg/m): 1,05
• Klimafestigkeit: Feuchte Wärme, konstant, nach IEC 60068-2-78;Feuchte Wärme, zyklisch, nach IEC 60068-2-30
• Pole: 3
• Gerät: Leistungsschalter
• AC 500V: 20kA

Leistungss.A 3p 100kA 20A

Socomec, Schneider, Abb, MT400, MT630, MT250,

Baugröße 1, Nennstrom 20A, Pole 3, Schutzart IP20, Kurzschluss-Schaltvermögen 100kA, Auslöseeinheit A thermo-magnetischer Anlagen- und Kabelschutz
