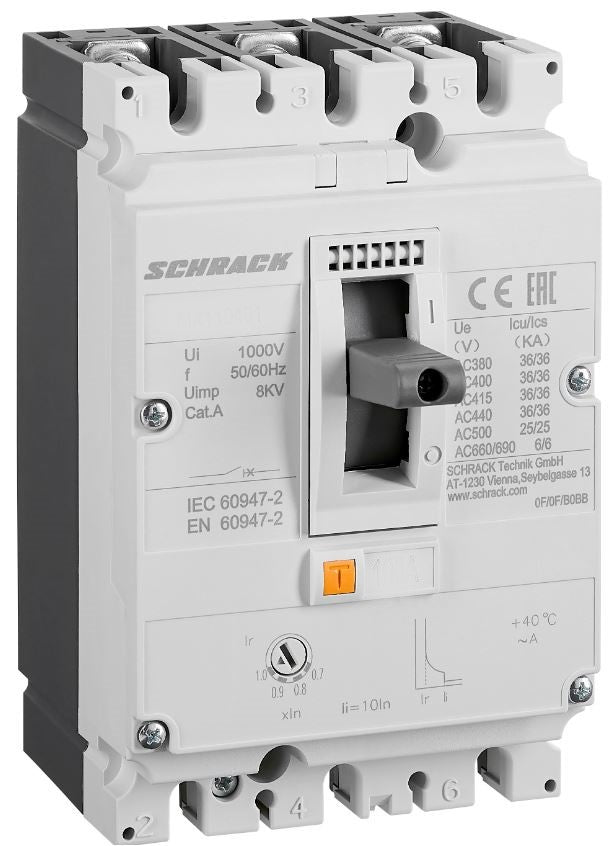

Leistungsschalter Type A, 3-polig, 36kA, 32A

Name: Leistungsschalter Type A, 3-polig, 36kA, 32A
Brand: Schrack
SKU: MX132431
Price: 161.95 EUR
Availability: InStock

Schrack | SKU: MX132431 | EAN: 9004840892413

161,95 €

inkl. MwSt. zzgl. Versand

Lieferzeit: 2-5 Werktage, bei Bestellung bis 11 Uhr erfolgt der Versand am gleichen Tag (an Werktagen)
Versicherter Versand
Kostenloser DE-Versand ab 200€
Zertifizierte Markenqualität - geprüft & zertifiziert (VDE, CE, RoHS)

Dokumente

Beschreibung

Leistungsschalter Type A, 3-polig, 36kA, 32A

Schutzart: IP40
Auslöseeinheit: Thermomagnetischer Auslöser - Type A
Nennspannung: < 690VAC
Kurzschluss-Schaltvermögen (400V): 36
Nennstrom: 32
AC 415V, In: 8000
AC 440V: 36kA (Icu) / 36kA (Ics)
Hersteller: Schrack
BEST. NR.: MX132431
AC 690V, In: 2000
CAD-external terminals: 1
Bemessungsisolationsspannung [Ui]: 1000
Vorteilscode CH: 2413-0100-99
BxHxT mm: 90x140x109
AC 660/690V: 6kA (Icu) / 6kA (Ics)
CAD electrical description: MX1 32A/3P/36kA A
Bemessungsgrenzkurzschlussausschaltvermögen Icu: 36
Max. Umgebungstemperatur: 70
Elektrische Lebensdauer (Schaltspiele): ##
Min. Umgebungstemperatur: -40
Nettogewicht (kg/m): 1,19
AC 380/400/415V: 36kA (Icu) / 36kA (Ics)
Basisbezeichnung: Leistungsschalter
Optionales Zubehör: MX190199--;MX190213--;MX190015--;MX190019--;MX190780--;MX190783--;MX196730--;MX196734--;MX196871--;MX196873--;MX196870--;MX190125--;MX190172--;MX191581--;MX199462--;MX199471--;MX199473--;MX199481--;MX199489--;MX199567--;MX190154--;MX191607--;MX199736--;MX199742--;MX199837--;MX199838--;MX199832--;MX199833--;MX194609--;MX199411--;MX199511--;SI321680--;MX194611--
Verlustleistung: 13,80
Vorteilscode NL: 2413-0065-48
PREG: 2520
Baugröße: 1
Bemessungsbetriebskurzschlussausschaltvermögen Ics: 36
CAD-Symbol: Q
Norm: EN 60947-2
Mechanische Lebensdauer: 15000 Schaltspiele
AC 500V: 25kA (Icu) / 25kA (Ics)
Verpackungseinheit: 1
Verschmutzungsgrad: 3
Pole: 3
Bemessungsstoßspannungsfestigkeit [Uimp]: 8000
Gerät: Leistungsschalter
HxBxT mm: 140x90x109

Leistungss. A, 3-p 36kA, 32A

SCHRACK-Info

Thermomagnetische Auslösung Type A
Die thermomagnetische Auslösung von MX-Schaltern kann entsprechend den Schutzanforderungen eingestellt werden.

•Überlastungsschutz
Einstellstrom (A) I_r=I_n х 0,7-0,8-0,9-1,0

•Unverzögerter Kurzschlussschutz
Einstellstrom (A) I_i=I_n х 10
Genauigkeit ±20%

Socomec, Schneider, Abb, MT400, MT630, MT250, G NM8N-125C TM 32 3P

Nennstrom 32A, Kurzschluss-Schaltvermögen (400V) 36kA, Baugröße 1, Auslöseeinheit Thermomagnetischer Auslöser - Type A, Pole 3

Technische Details

Allgemeine Eigenschaften

EAN: 9004840892413

Einheit: Stk

Mindestbestellmenge: 1

Losgröße: 1

Zolltarifnummer: 85362010

Länge: 108.50 mm

Breite: 90.00 mm

Höhe: 140.00 mm

Gewicht: 1.19 kg

Sortiment: slg

Technische Daten

Nennstrom: 32 A

Gerät: Leistungsschalter

CAD electrical description: MX1 32A/3P/36kA A

AC 380/400/415V: 36kA (Icu) / 36kA (Ics)

Bemessungsstoßspannungsfestigkeit [Uimp]: 8000 V

Norm: EN 60947-2

Kurzschluss-Schaltvermögen (400V): 36 kA

HLief-Artikel Nummer: 271534

Bemessungsbetriebskurzschlussausschaltvermögen Ics: 36 kA

Verschmutzungsgrad: 3

CAD-external terminals: 1

Pole: 3

Min. Umgebungstemperatur: -40 °C

Bemessungsisolationsspannung [Ui]: 1000 V

Mechanische Lebensdauer: 15000 Schaltspiele

AC 500V: 25kA (Icu) / 25kA (Ics)

Vorteilscode CH: 2413-0100-99

Elektrische Lebensdauer (Schaltspiele): ##

HxBxT mm: 140x90x109

Hersteller: Schrack

Basisbezeichnung: Leistungsschalter

Nennspannung: < 690VAC

Baugröße: 1

Verpackungseinheit: 1 m

PREG: 2520

AC 660/690V: 6kA (Icu) / 6kA (Ics)

Vorteilscode NL: 2413-0065-48

Nettogewicht (kg/m): 1,19 kg/m

AC 440V: 36kA (Icu) / 36kA (Ics)

AC 415V, In: 8000

BEST. NR.: MX132431

Verlustleistung: 13,80 W

AC 690V, In: 2000

Auslöseeinheit: Thermomagnetischer Auslöser - Type A

Max. Umgebungstemperatur: 70 °C

CAD-Symbol: Q

Optionales Zubehör: MX190199--;MX190213--;MX190015--;MX190019--;MX190780--;MX190783--;MX196730--;MX196734--;MX196871--;MX196873--;MX196870--;MX190125--;MX190172--;MX191581--;MX199462--;MX199471--;MX199473--;MX199481--;MX199489--;MX199567--;MX190154--;MX191607--;MX199736--;MX199742--;MX199837--;MX199838--;MX199832--;MX199833--;MX194609--;MX199411--;MX199511--;SI321680--;MX194611--

Schutzart: IP40

Bemessungsgrenzkurzschlussausschaltvermögen Icu: 36 kA

BxHxT mm: 90x140x109
