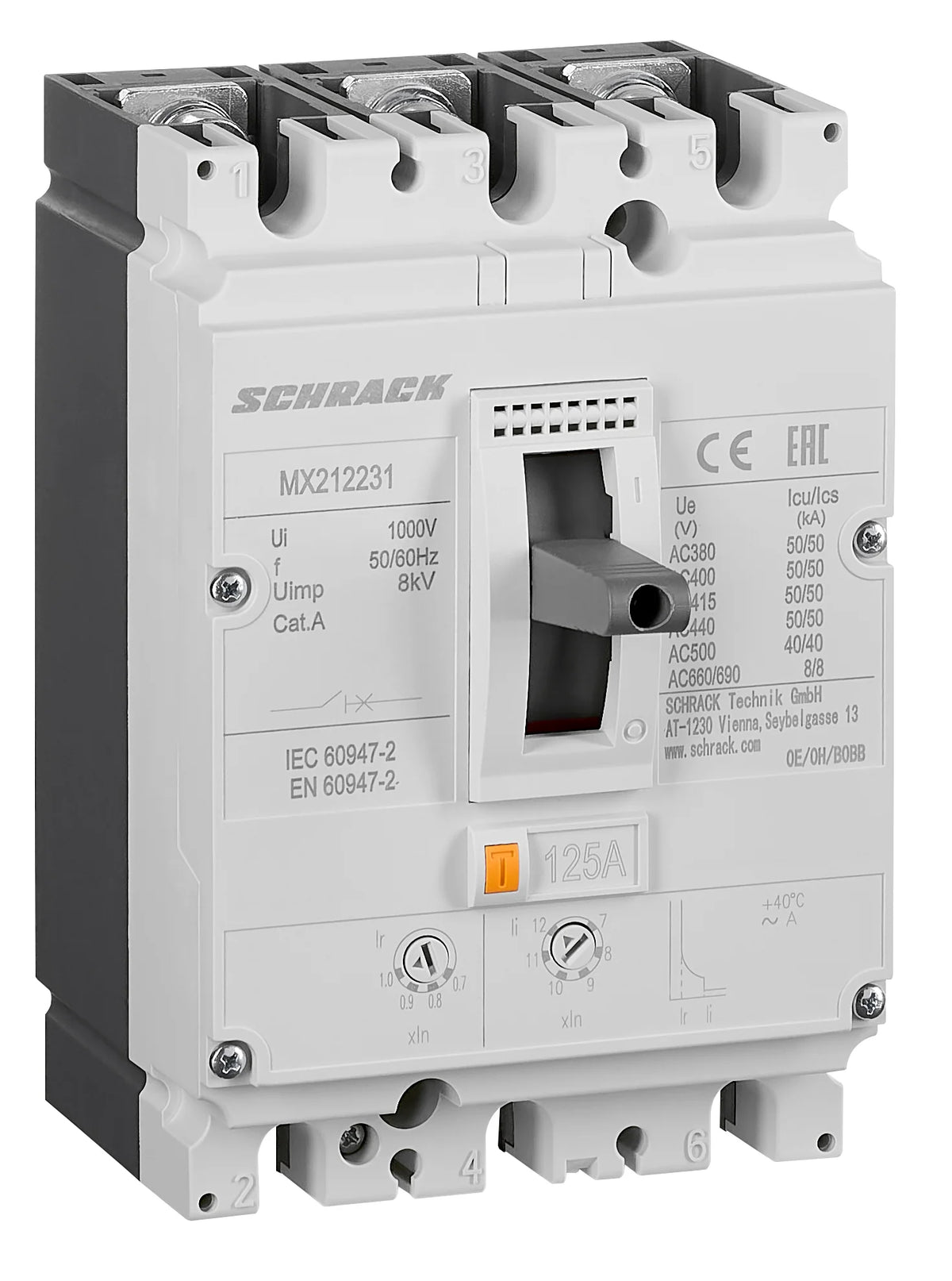

Leistungsschalter Type A, 3-polig, 50kA, 125A

Leistungsschalter Type A, 3-polig, 50kA, 125A

• Schutzart: IP40
• Vorteilscode CH: 6770-0161-94
• AC 500V: 40kA (Icu) / 40kA (Ics)
• Auslöseeinheit: Thermomagnetischer Auslöser - Type A
• Nennspannung: < 690VAC
• BEST. NR.: MX212231
• AC 440V: 50kA (Icu) / 50kA (Ics)
• Hersteller: Schrack
• CAD-external terminals: 1
• Bemessungsisolationsspannung [Ui]: 1000
• HxBxT mm: 157x105x89
• Baugröße: 2
• Nennstrom: 125
• BxHxT mm: 105x157x89
• Bemessungsbetriebskurzschlussausschaltvermögen Ics: 50
• Max. Umgebungstemperatur: 70
• Elektrische Lebensdauer (Schaltspiele): ##
• Min. Umgebungstemperatur: -40
• Vorteilscode NL: 6770-0105-04
• AC 380/400/415V: 50kA (Icu) / 50kA (Ics)
• Basisbezeichnung: Leistungsschalter
• AC 690V, In: 1500
• AC 415V, In: 6000
• Optionales Zubehör: MX290199--;MX290213--;MX290000--;MX290001--;MX290015--;MX290019--;MX290780--;MX290783--;MX296730--;MX296731--;MX296732--;MX296734--;MX296871--;MX296873--;MX296874--;MX296870--;MX290125--;MX290126--;MX290172--;MX290173--;MX291581--;MX299462--;MX299471--;MX299473--;MX299481--;MX299489--;MX299567--;MX290154--;MX291607--;MX299736--;MX299742--;MX299837--;MX299838--;MX299832--;MX299833--;MX294609--;MX199411--;MX199511--;SI321680--;MX294611--
• Bemessungsgrenzkurzschlussausschaltvermögen Icu: 50
• PREG: 2520
• CAD-Symbol: Q
• Norm: EN 60947-2
• Mechanische Lebensdauer: 15000 Schaltspiele
• Verlustleistung: 32,70
• Nettogewicht (kg/m): 1,85
• Verpackungseinheit: 1
• Verschmutzungsgrad: 3
• Pole: 3
• Kurzschluss-Schaltvermögen (400V): 50
• CAD electrical description: MX2 125A/3P/50kA A
• Bemessungsstoßspannungsfestigkeit [Uimp]: 8000
• Gerät: Leistungsschalter
• AC 660/690V: 8kA (Icu) / 8kA (Ics)

Leistungss. A, 3-p 50kA, 125A

SCHRACK-Info

Thermomagnetische Auslösung Typ A
Die thermomagnetische Auslösung von MX-Schaltern kann entsprechend den Schutzanforderungen eingestellt werden.

•Überlastungsschutz
Einstellstrom (A) I_r=I_n х 0,7-0,8-0,9-1,0

•Unverzögerter Kurzschlussschutz
Einstellstrom (A) I_i=I_n х 7-8-9-10-11-12
Genauigkeit ±20%

Socomec, Schneider, Abb, MT400, MT630, MT250, G NM8N-250S TM 125 3P

Nennstrom 125A, Kurzschluss-Schaltvermögen (400V) 50kA, Baugröße 2, Auslöseeinheit Thermomagnetischer Auslöser - Type A, Pole 3
