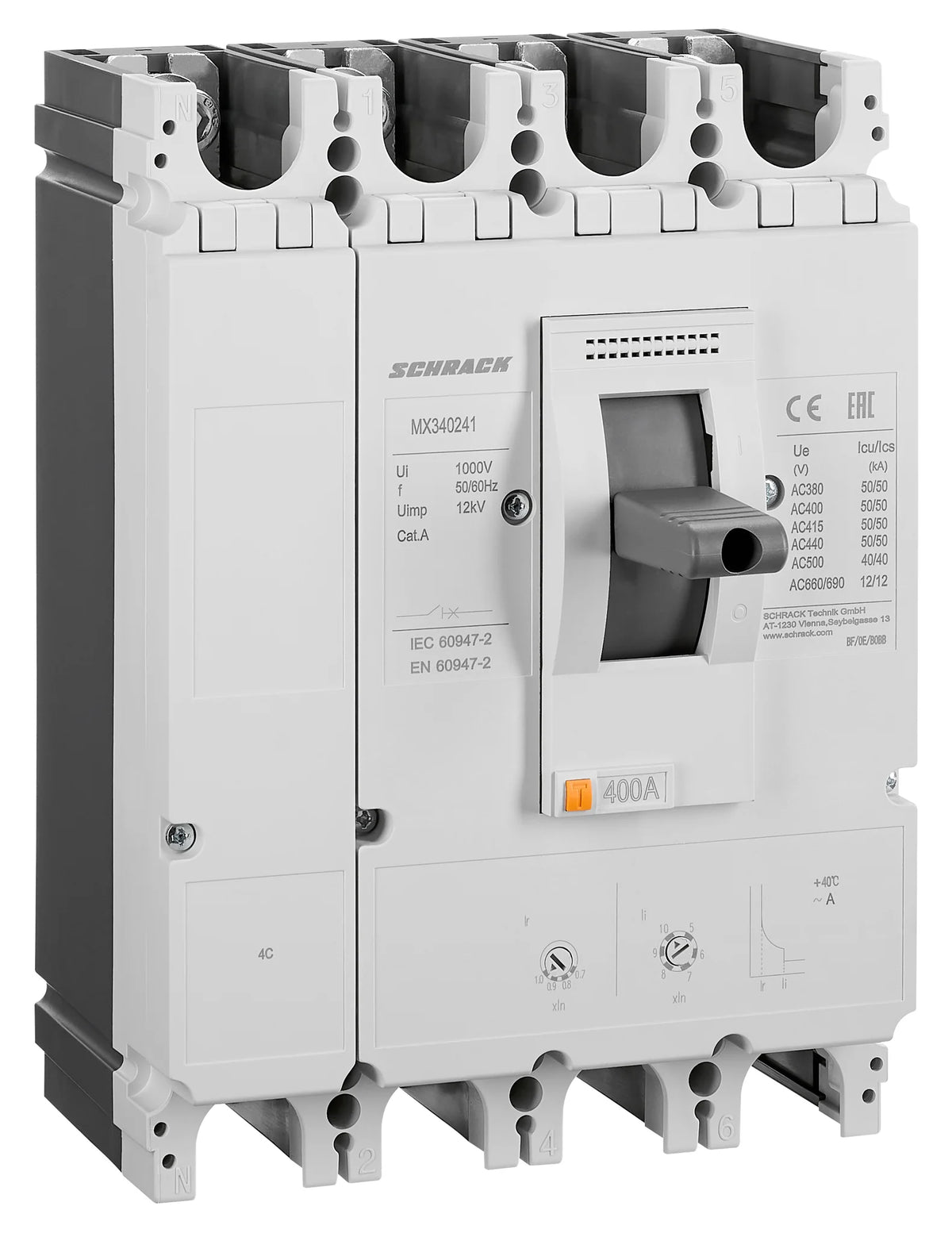

Leistungsschalter Type A, 4-polig, 50kA, 400A

Leistungsschalter Type A, 4-polig, 50kA, 400A

• Schutzart: IP40
• BxHxT mm: 185x255x113
• AC 500V: 40kA (Icu) / 40kA (Ics)
• Auslöseeinheit: Thermomagnetischer Auslöser - Type A
• Nennspannung: < 690VAC
• HxBxT mm: 255x185x113
• AC 440V: 50kA (Icu) / 50kA (Ics)
• Baugröße: 3
• Hersteller: Schrack
• Bemessungsstoßspannungsfestigkeit [Uimp]: 12000
• CAD-external terminals: 1
• Bemessungsisolationsspannung [Ui]: 1000
• Vorteilscode CH: 4387-0430-89
• Bemessungsbetriebskurzschlussausschaltvermögen Ics: 50
• CAD electrical description: MX3 400A/4P/50kA A
• Nettogewicht (kg/m): 7,00
• Max. Umgebungstemperatur: 70
• Elektrische Lebensdauer (Schaltspiele): ##
• Optionales Zubehör: MX290000--;MX290001--;MX390199--;MX390015--;MX390020--;MX390781--;MX390784--;MX396730--;MX396731--;MX396735--;MX396872--;MX396873--;MX396874--;MX396870--;MX390125--;MX390126--;MX390172--;MX390173--;MX391582--;MX299462--;MX299471--;MX299473--;MX299481--;MX299489--;MX299567--;MX290154--;MX291607--;MX299736--;MX299742--;MX399837--;MX399838--;MX399832--;MX399833--;MX394610--;MX394612--;MX199411--;MX199511--;MX394614--
• Min. Umgebungstemperatur: -40
• AC 415V, In: 4000
• AC 380/400/415V: 50kA (Icu) / 50kA (Ics)
• Basisbezeichnung: Leistungsschalter
• Nennstrom: 400
• AC 690V, In: 1500
• AC 660/690V: 12kA (Icu) / 12kA (Ics)
• Bemessungsgrenzkurzschlussausschaltvermögen Icu: 50
• Verlustleistung: 96,00
• PREG: 2520
• BEST. NR.: MX340241
• CAD-Symbol: Q
• Pole: 4
• Norm: EN 60947-2
• Mechanische Lebensdauer: 15000 Schaltspiele
• Verpackungseinheit: 1
• Verschmutzungsgrad: 3
• Kurzschluss-Schaltvermögen (400V): 50
• Vorteilscode NL: 4387-0292-88
• Gerät: Leistungsschalter

Leistungss. A, 4-p 50kA, 400A

SCHRACK-Info

Thermomagnetische Auslösung Typ A
Die thermomagnetische Auslösung von MX-Schaltern kann entsprechend den Schutzanforderungen eingestellt werden.

•Überlastungsschutz
Einstellstrom (A) I_r=I_n х 0,7-0,8-0,9-1,0

•Unverzögerter Kurzschlussschutz
Einstellstrom (A) I_i=I_n х 5-6-7-8-9-10
Genauigkeit ±20%

Socomec, Schneider, Abb, MT400, MT630, MT250, G NM8N-630S TM 400 4C

Nennstrom 400A, Kurzschluss-Schaltvermögen (400V) 50kA, Baugröße 3, Auslöseeinheit Thermomagnetischer Auslöser - Type A, Pole 4
