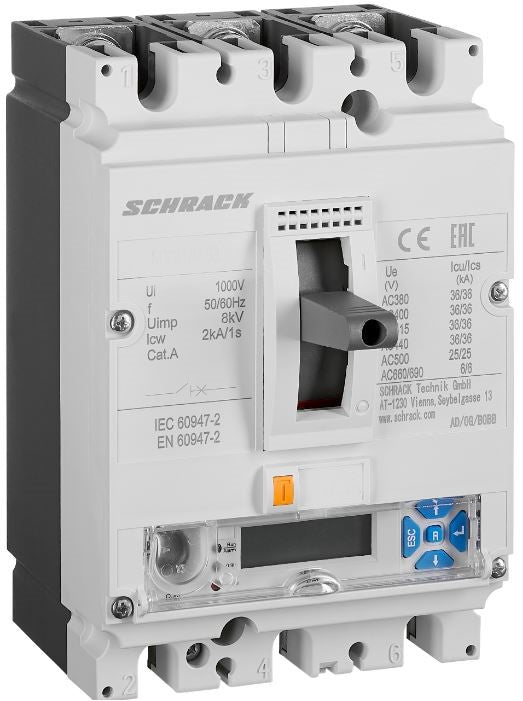

Leistungsschalter Type EM, 3-polig, 50kA, 63A

Leistungsschalter Type EM, 3-polig, 50kA, 63A

• Schutzart: IP40
• Auslöseeinheit: Digitaler elektronischer Auslöser - Type EM
• Nennstrom: 63
• AC 500V: 40kA (Icu) / 40kA (Ics)
• Nennspannung: < 690VAC
• AC 440V: 50kA (Icu) / 50kA (Ics)
• Hersteller: Schrack
• Verlustleistung: 4,80
• CAD-external terminals: 1
• Bemessungsisolationsspannung [Ui]: 1000
• HxBxT mm: 157x105x89
• Baugröße: 2
• Vorteilscode NL: 3465-0194-72
• BxHxT mm: 105x157x89
• Bemessungsbetriebskurzschlussausschaltvermögen Ics: 50
• Max. Umgebungstemperatur: 70
• Elektrische Lebensdauer (Schaltspiele): ##
• Min. Umgebungstemperatur: -40
• AC 380/400/415V: 50kA (Icu) / 50kA (Ics)
• Basisbezeichnung: Leistungsschalter
• AC 690V, In: 1500
• AC 415V, In: 6000
• Optionales Zubehör: MX290199--;MX290213--;MX290000--;MX290001--;MX290015--;MX290019--;MX290780--;MX290783--;MX296730--;MX296731--;MX296732--;MX296734--;MX296871--;MX296873--;MX296874--;MX296870--;MX290125--;MX290126--;MX290172--;MX290173--;MX291581--;MX299462--;MX299471--;MX299473--;MX299481--;MX299489--;MX299567--;MX290154--;MX291607--;MX299736--;MX299742--;MX299837--;MX299838--;MX299832--;MX299833--;MX294609--;MX199411--;MX199511--;SI321680--;MX294611--
• Bemessungsgrenzkurzschlussausschaltvermögen Icu: 50
• PREG: 2520
• CAD-Symbol: Q
• Norm: EN 60947-2
• Mechanische Lebensdauer: 15000 Schaltspiele
• Nettogewicht (kg/m): 1,85
• BEST. NR.: MX263233
• Verpackungseinheit: 1
• Verschmutzungsgrad: 3
• Vorteilscode CH: 3465-0282-13
• CAD electrical description: MX2 63A/3P/50kA EM
• Pole: 3
• Kurzschluss-Schaltvermögen (400V): 50
• Bemessungsstoßspannungsfestigkeit [Uimp]: 8000
• Gerät: Leistungsschalter
• AC 660/690V: 8kA (Icu) / 8kA (Ics)

Leistungss. EM, 3-p 50kA, 63A

Schrack-Info

Elektronischer Standardauslöser für die Energieverteilung EM
Der EM-Auslöser verfügt über einen vierstufigen Schutz gegen Überlast, Kurzschluss mit Kurzzeitverzögerung, Parametereinstellungsfunktion.Kurzschluss, Kurzzeitverzögerung, Kurzschluss und Erdschluss, mit Echtzeit-Stromanzeige, Anzeige der Schutzparameter, Anzeige der Fehlerinformationen und Parametereinstellungsfunktion.
•Überlastschutz mit Langzeitverzögerung
Einstellstrom I_r=I_n x 0,4~1,0, Schrittweite 1A
Auslösezeit T_r (s): 3~18, 1s, Genauigkeit ±10%
•Kurzschluss-Kurzzeitverzögerungsschutz
Einstellstrom I_sd=I_r × 1,5~10, Schrittweite 1A, AUS, Genauigkeit ±15%
Auslösezeit T_sd (s): 0,1-0,2-0,3-0,4, Genauigkeit ±20% oder ±40ms (der höhere Wert wird gewählt)
•Unverzögerter Kurzschlussschutz
Einstellstrom I_i=I_n x 1,5~12, Schrittweite 1A, OFF, Genauigkeit ±15%
Max. Auslösezeit (ms): 60
•Erdschlussschutz
Einstellstrom I_g=I_n x 0,4-0,5-0,6-0,7-0,8-0,9-1,0, AUS, Genauigkeit ±15%
Auslösezeit (s): 0,1-0,2-0,3-0,4, Genauigkeit ±15%

Socomec, Schneider, Abb, MT400, MT630, MT250, G NM8N-250S EM 63 3P

Nennstrom 63A, Kurzschluss-Schaltvermögen (400V) 50kA, Baugröße 2, Auslöseeinheit Digitaler elektronischer Auslöser - Type EM, Pole 3
