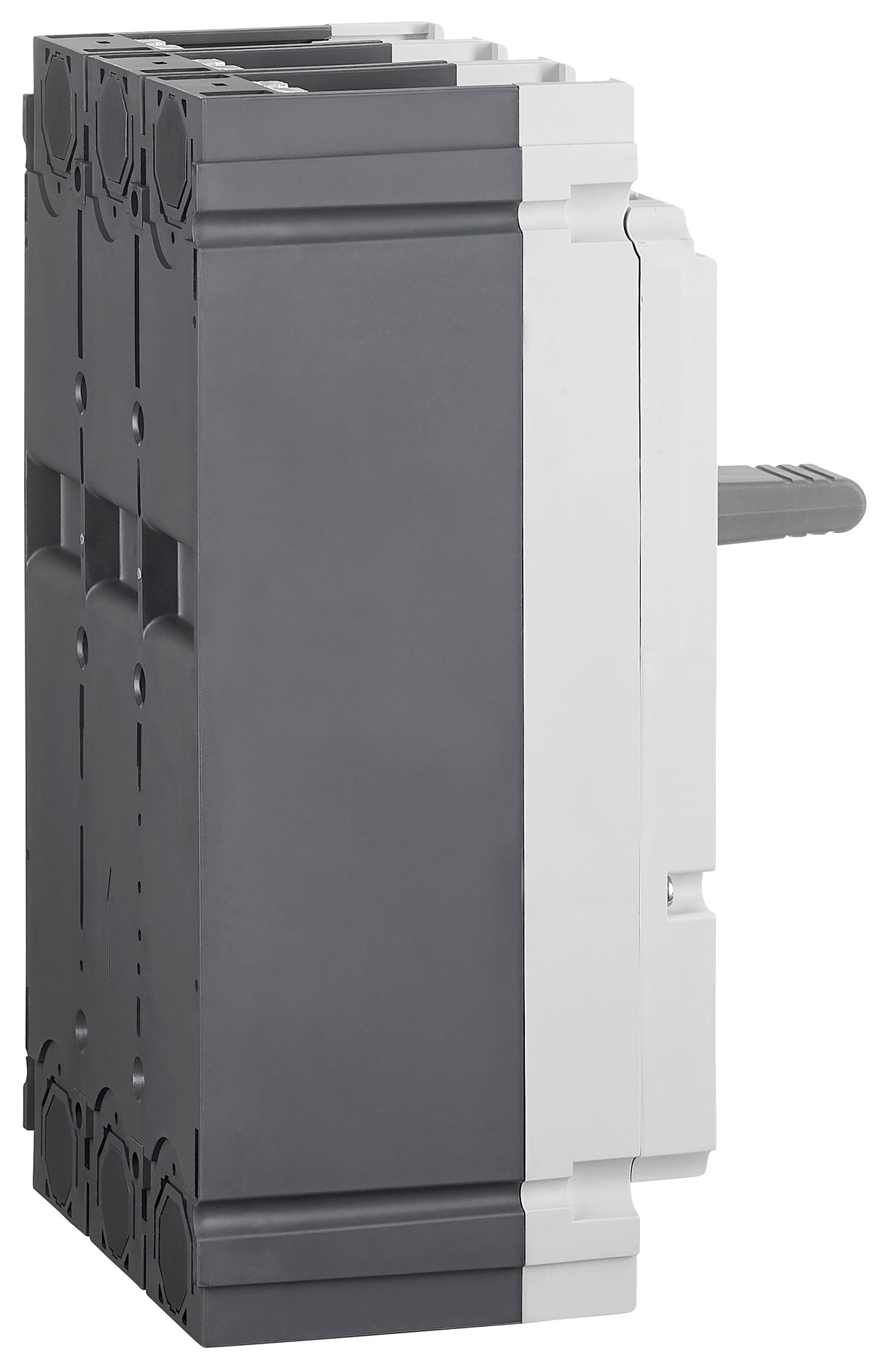

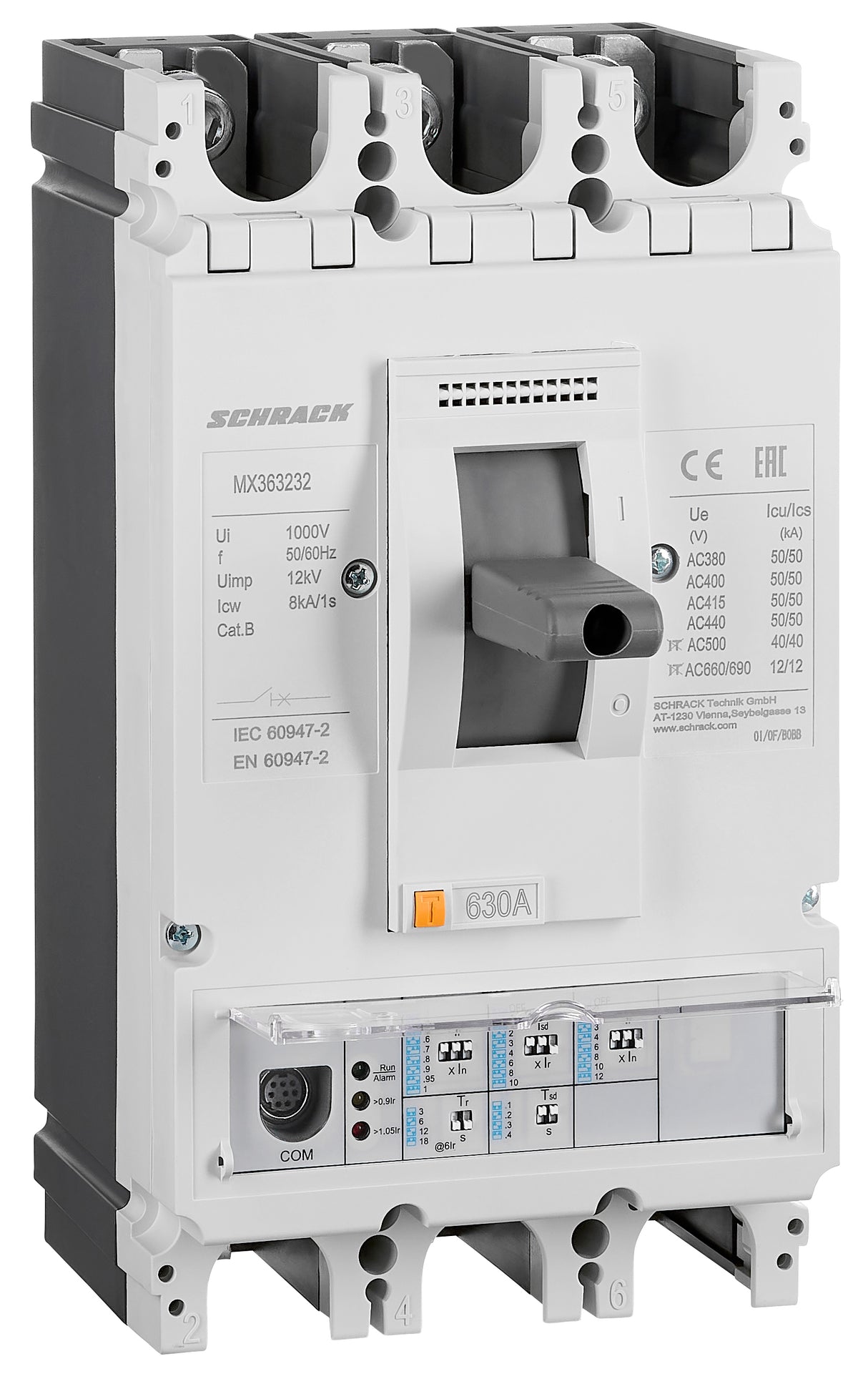

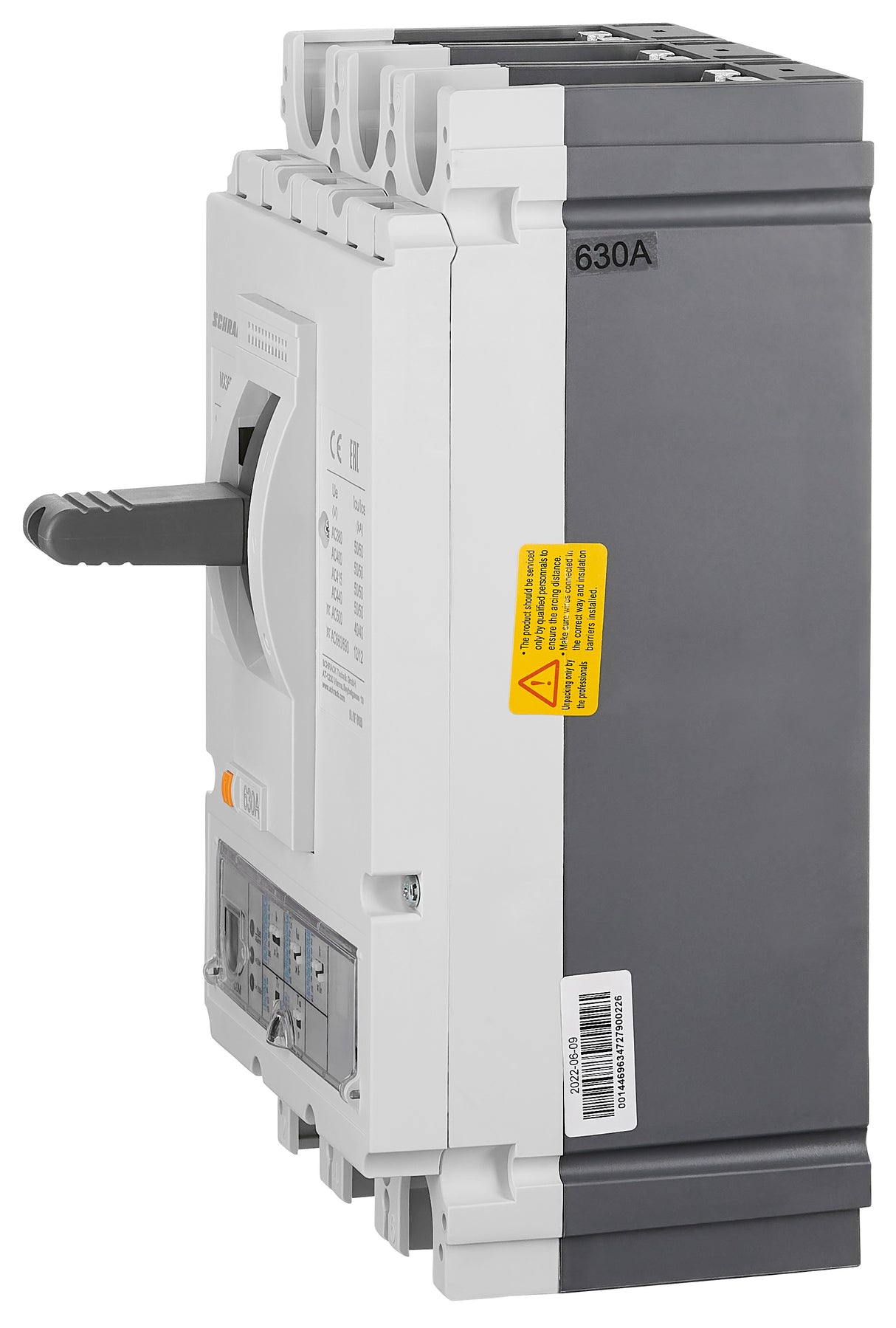

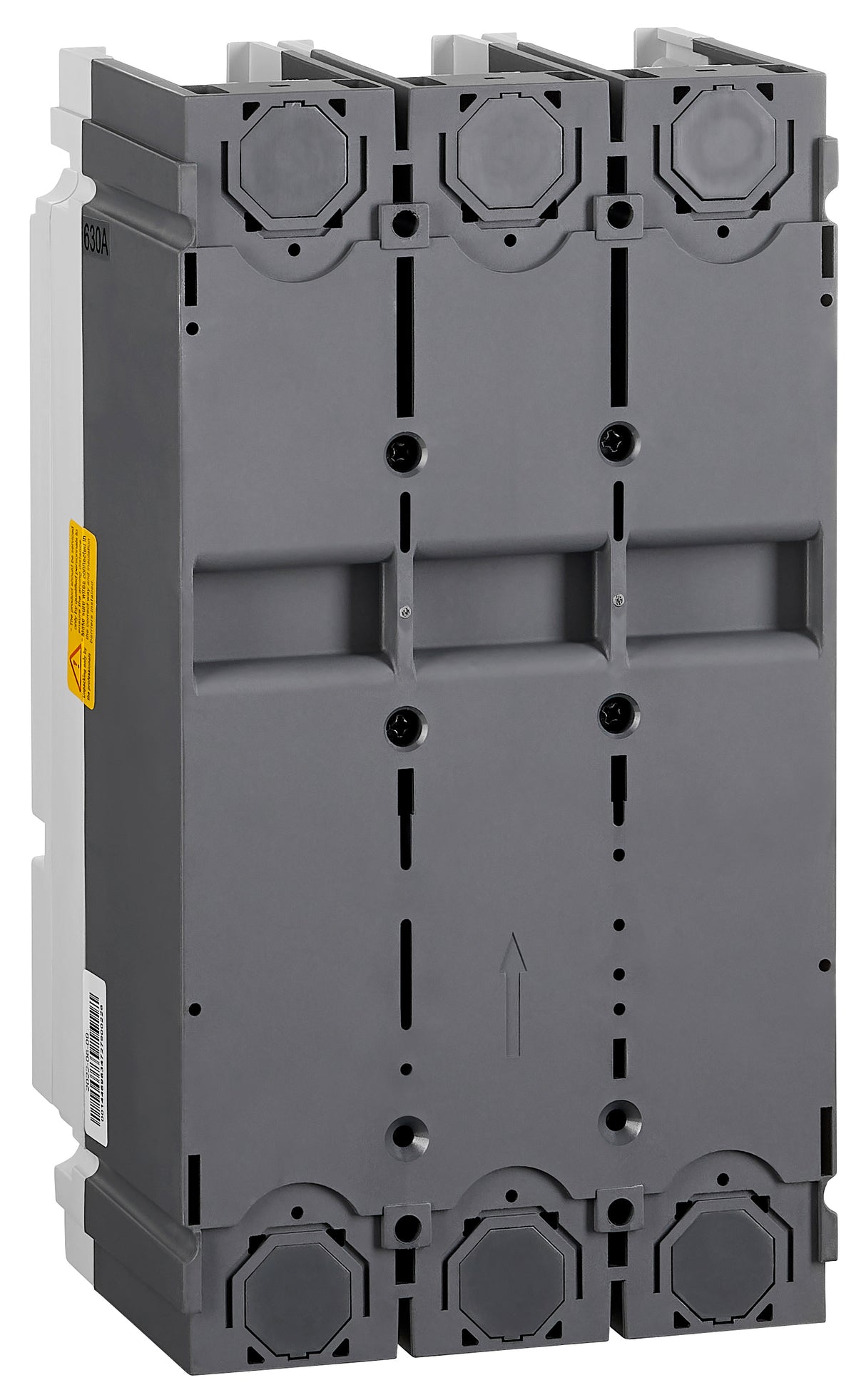

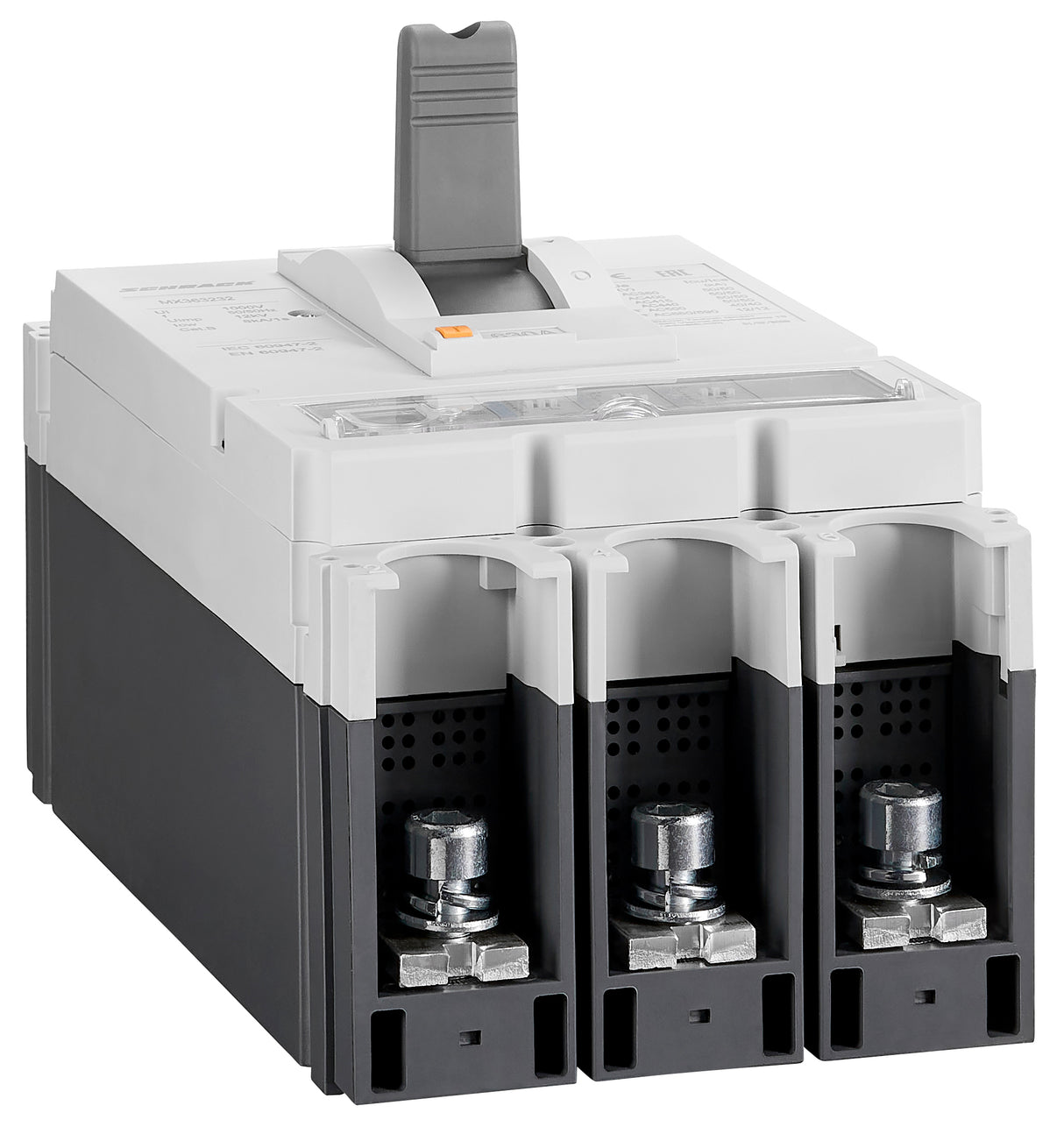

Leistungsschalter Type EN, 3-polig, 50kA, 630A

Leistungsschalter Type EN, 3-polig, 50kA, 630A

• Schutzart: IP40
• AC 500V: 40kA (Icu) / 40kA (Ics)
• CAD electrical description: MX3 630A/3P/50kA EN
• Nennspannung: < 690VAC
• Optionales Zubehör: MX290000--;MX290001--;MX390199--;MX390015--;MX390019--;MX390780--;MX390783--;MX396730--;MX396731--;MX396734--;MX396871--;MX396873--;MX396874--;MX396870--;MX390125--;MX390126--;MX390172--;MX390173--;MX391581--;MX299462--;MX299471--;MX299473--;MX299481--;MX299489--;MX299567--;MX290154--;MX291607--;MX299736--;MX299742--;MX399837--;MX399838--;MX399832--;MX399833--;MX394609--;MX394611--;MX199411--;MX199511--;SI327430--;MX394613--
• AC 440V: 50kA (Icu) / 50kA (Ics)
• Vorteilscode NL: 4233-0360-88
• Baugröße: 3
• Hersteller: Schrack
• Bemessungsstoßspannungsfestigkeit [Uimp]: 12000
• CAD-external terminals: 1
• Bemessungsisolationsspannung [Ui]: 1000
• Nennstrom: 630
• Bemessungsbetriebskurzschlussausschaltvermögen Ics: 50
• HxBxT mm: 255x140x113
• Max. Umgebungstemperatur: 70
• Elektrische Lebensdauer (Schaltspiele): ##
• Auslöseeinheit: Elektronischer Auslöser - Type EN
• Nettogewicht (kg/m): 6,00
• Min. Umgebungstemperatur: -40
• AC 380/400/415V: 50kA (Icu) / 50kA (Ics)
• Basisbezeichnung: Leistungsschalter
• AC 690V, In: 1500
• BEST. NR.: MX363232
• AC 660/690V: 12kA (Icu) / 12kA (Ics)
• AC 415V, In: 3000
• Bemessungsgrenzkurzschlussausschaltvermögen Icu: 50
• BxHxT mm: 140x255x113
• Verlustleistung: 142,80
• PREG: 2520
• Vorteilscode CH: 4233-0507-51
• CAD-Symbol: Q
• Norm: EN 60947-2
• Mechanische Lebensdauer: 15000 Schaltspiele
• Verpackungseinheit: 1
• Verschmutzungsgrad: 3
• Pole: 3
• Kurzschluss-Schaltvermögen (400V): 50
• Gerät: Leistungsschalter

Leistungss. EN, 3-p 50kA, 630A

Schrack-Info

Elektronischer Basisauslöser für die Energieverteilung EN
Der elektronische Auslöser EN verfügt über einen dreistufigen Schutz mit Überlast-, kurzzeitverzögertem Kurzschluss- und unverzögertem Kurzschlussschutz.
•Überlastschutz mit Langzeitverzögerung
Einstellstrom I_r=I_n x 0,4-0,5-0,6-0,7-0,8-0,9-0,95-1,0
Auslösezeit T_r (s): 3-6-12-18, Genauigkeit ±10%
•Kurzschlussschutz mit Kurzzeitverzögerung
Einstellstrom I_sd=I_r x 1,5-2-3-4-6-8-10, AUS, Genauigkeit ±15%
Auslösezeit T_sd (s): 0,1-0,2-0,3-0,4, Genauigkeit ±20% oder ±40ms (der höhere Wert wird gewählt)
•Kurzschluss Sofortiger Schutz
Einstellstrom I_i=I_n × 2-3-4-6-8-10-12, AUS, Genauigkeit ±15%
Max. Auslösezeit (ms): 84

Socomec, Schneider, Abb, MT400, MT630, MT250, G NM8N-630S EN 630 3P

Nennstrom 630A, Kurzschluss-Schaltvermögen (400V) 50kA, Baugröße 3, Auslöseeinheit Elektronischer Auslöser - Type EN, Pole 3
