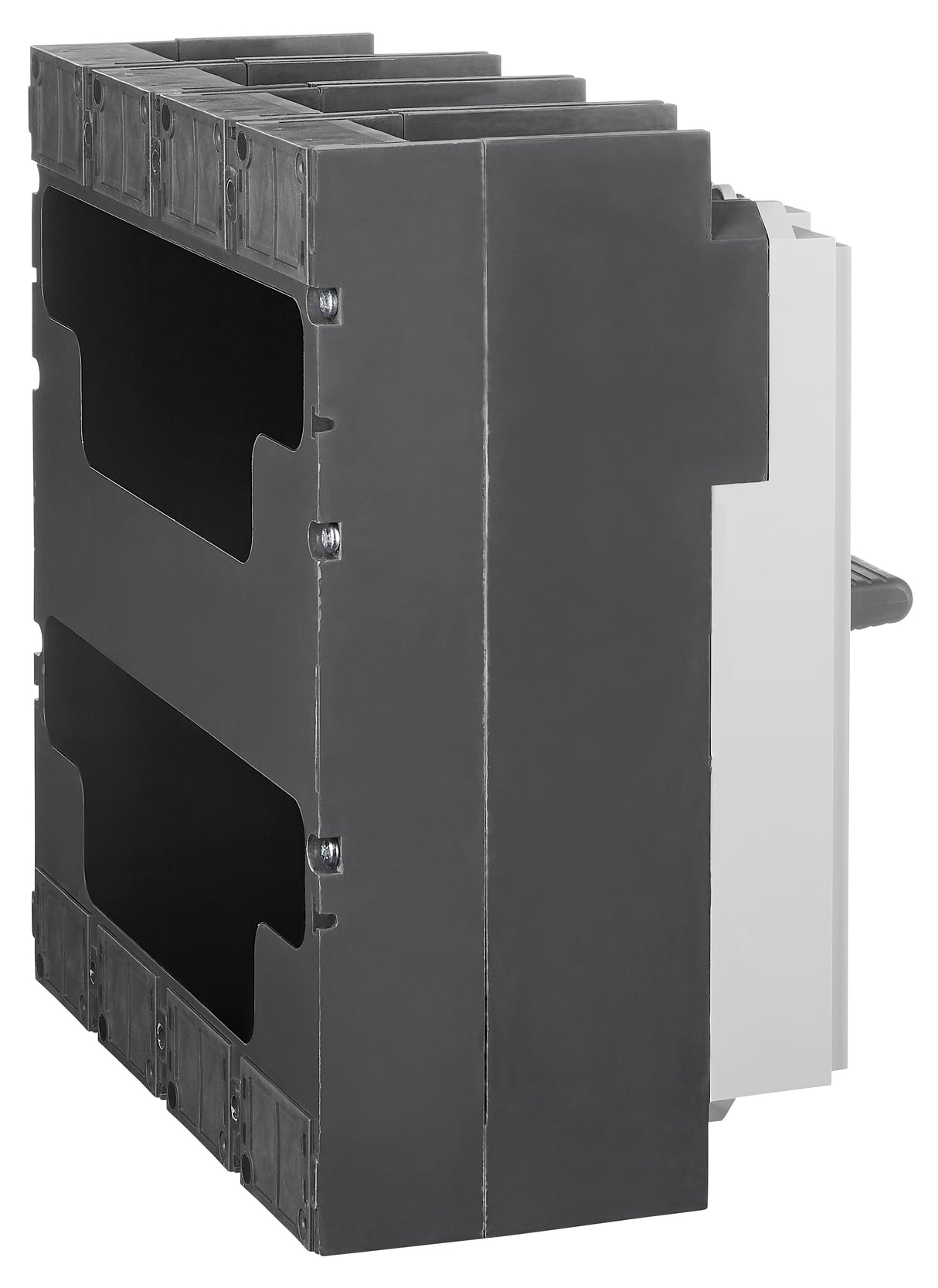

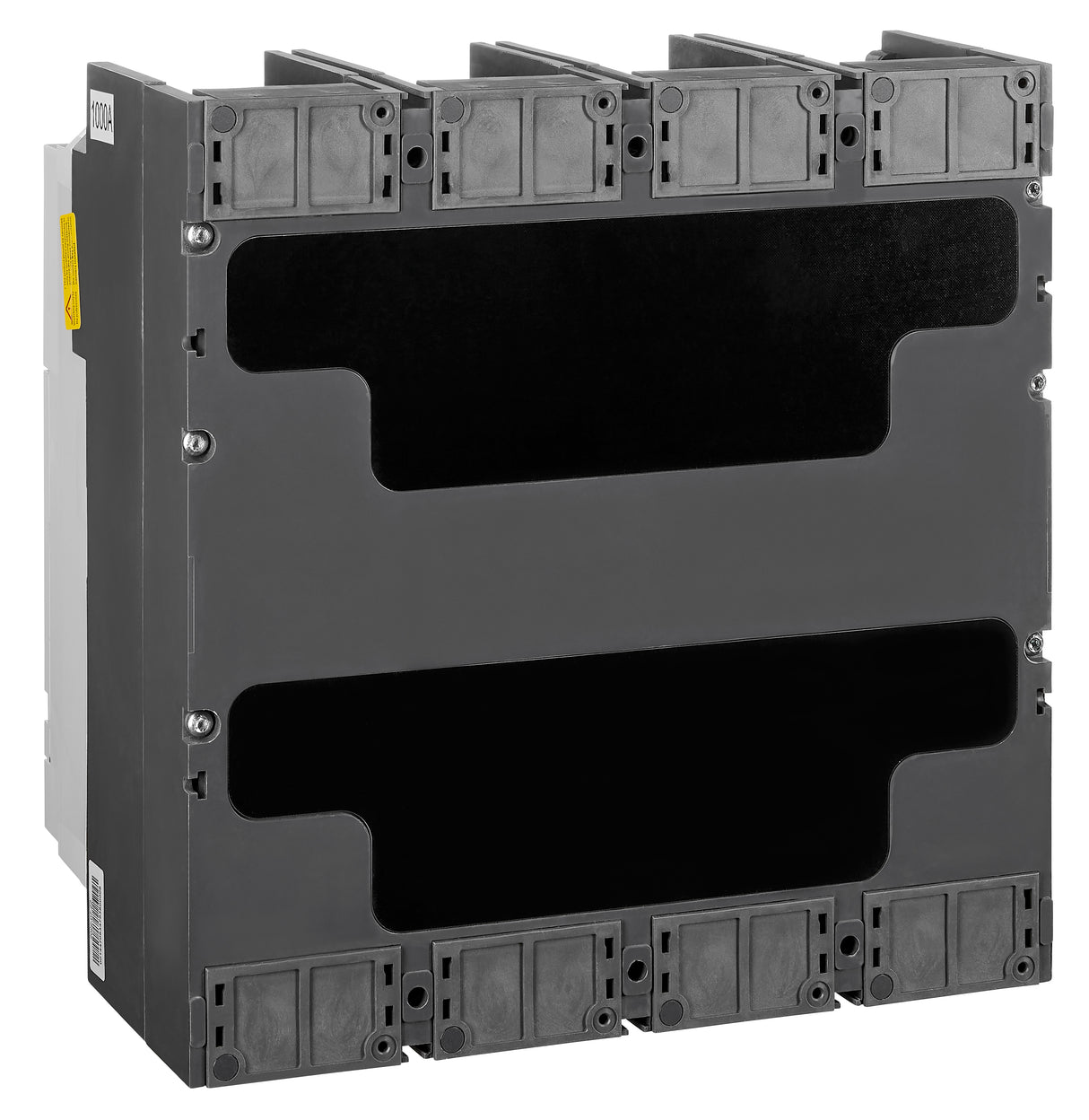

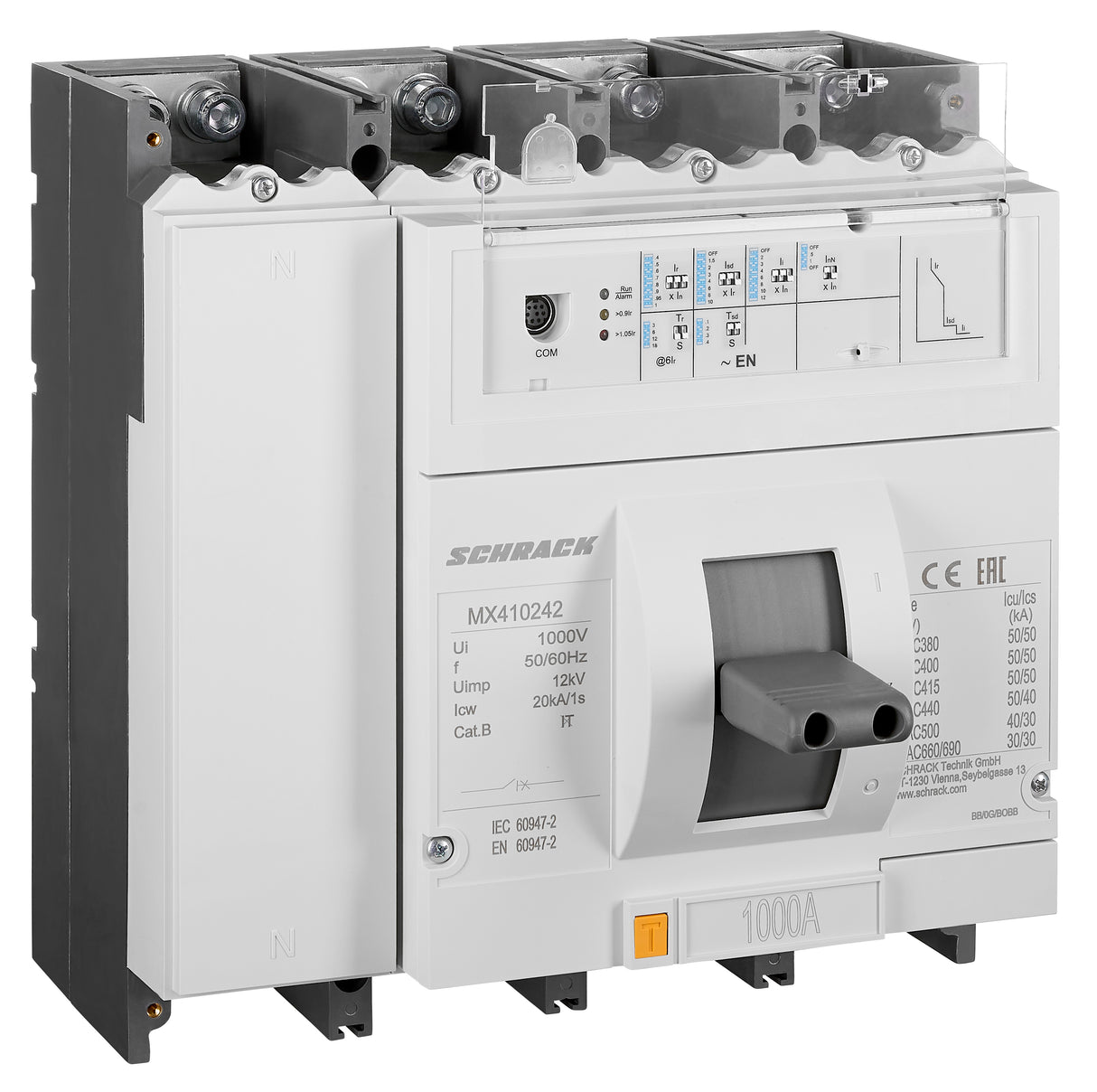

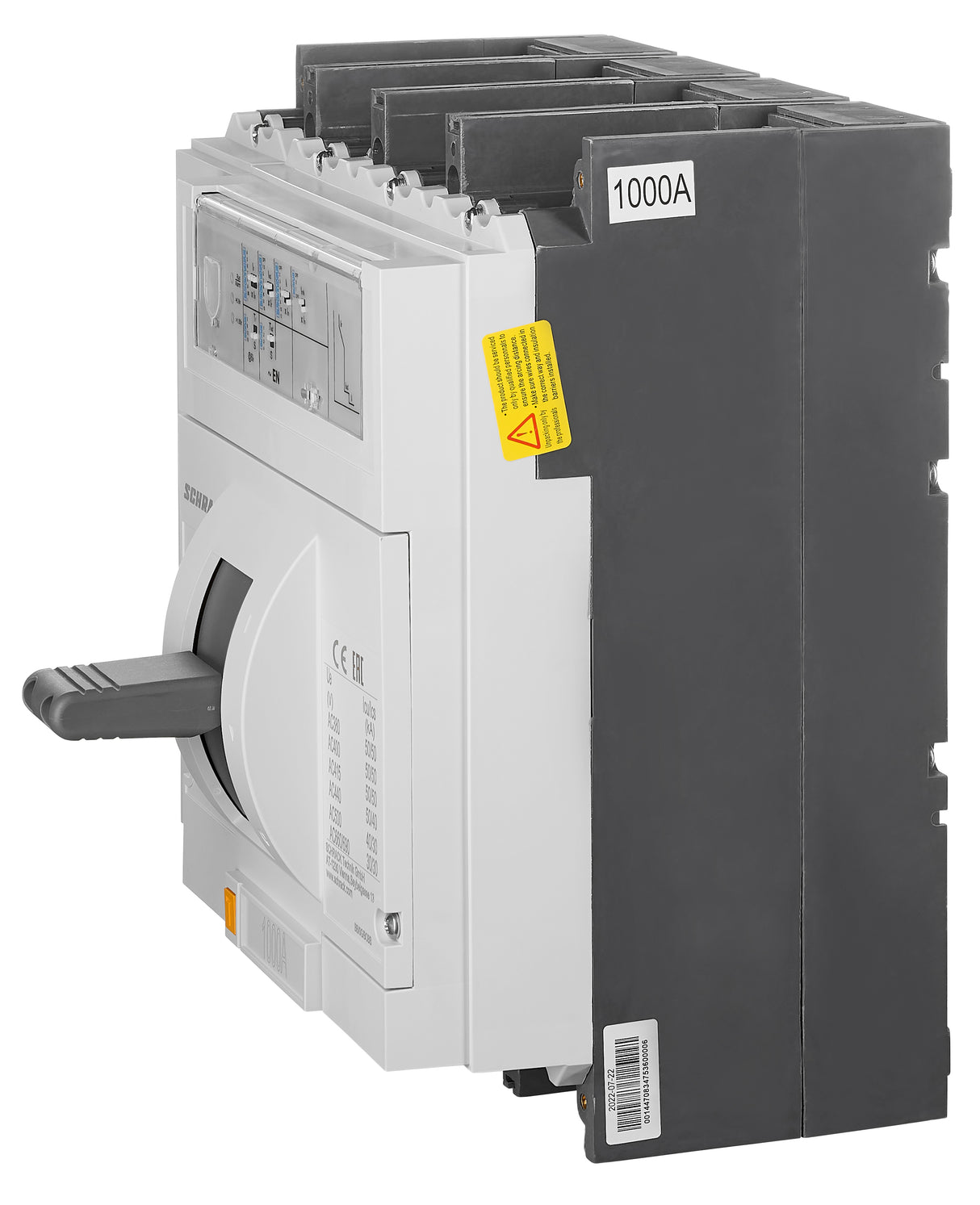

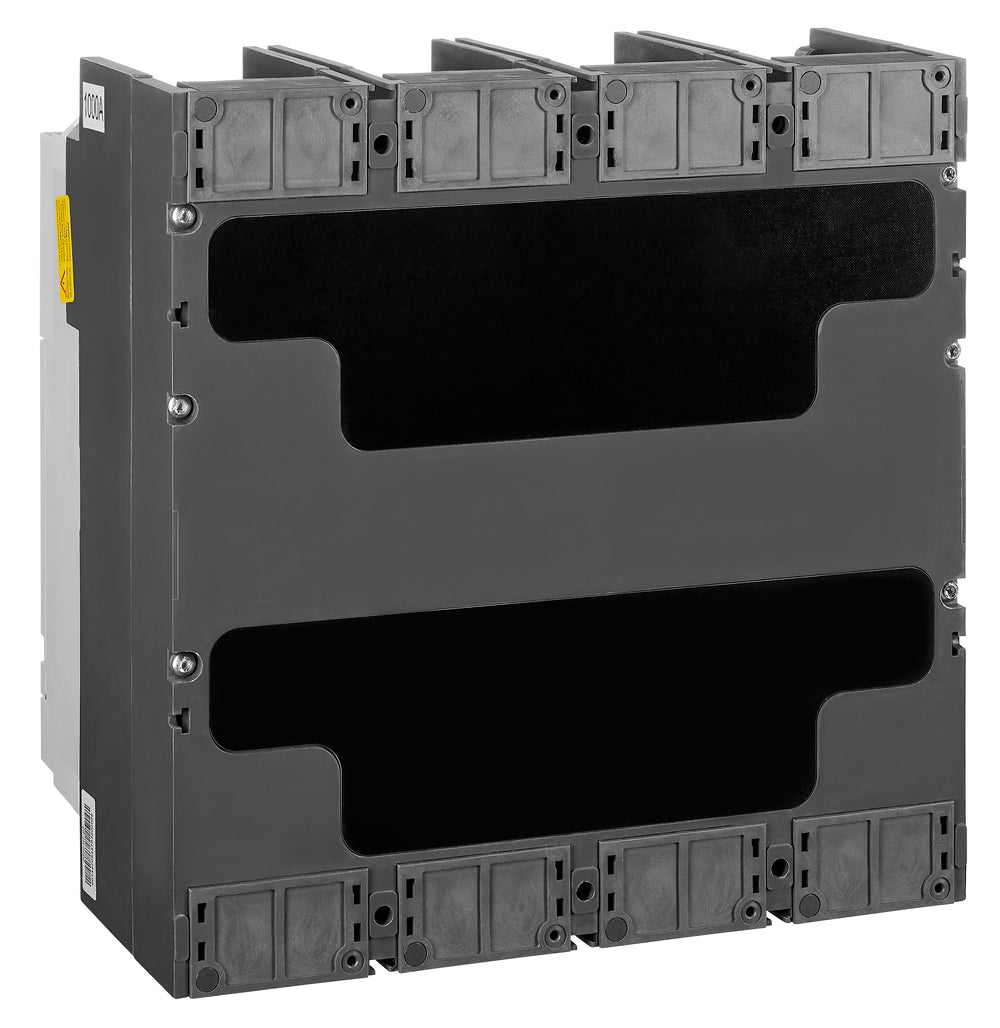

Leistungsschalter Type EN, 4-polig, 50kA, 1000A

Leistungsschalter Type EN, 4-polig, 50kA, 1000A

• Schutzart: IP40
• Nennspannung: < 690VAC
• Vorteilscode NL: 4981-1044-40
• BEST. NR.: MX410242
• Verlustleistung: 320,00
• Hersteller: Schrack
• CAD-external terminals: 1
• Bemessungsisolationsspannung [Ui]: 1000
• Bemessungsbetriebskurzschlussausschaltvermögen Ics: 50
• Mechanische Lebensdauer: 6000 Schaltspiele
• Max. Umgebungstemperatur: 70
• Elektrische Lebensdauer (Schaltspiele): ##
• Auslöseeinheit: Elektronischer Auslöser - Type EN
• Baugröße: 4
• Min. Umgebungstemperatur: -40
• CAD electrical description: MX4 1000A/4P/50kA EN
• AC 440V: 50kA (Icu) / 40kA (Ics)
• AC 380/400/415V: 50kA (Icu) / 50kA (Ics)
• Basisbezeichnung: Leistungsschalter
• Bemessungsgrenzkurzschlussausschaltvermögen Icu: 50
• AC 660/690V: 30kA (Icu) / 30kA (Ics)
• Nennstrom: 1000
• PREG: 2520
• Optionales Zubehör: MX290000--;MX290001--;MX490017--;MX490019--;MX496730--;MX496731--;MX496870--;MX499471--;MX499473--;MX490154--;MX491607--;MX499736--;MX199411--;MX199511--;MX490215--;MX490172--
• AC 690V, In: 1000
• CAD-Symbol: Q
• Pole: 4
• Norm: EN 60947-2
• BxHxT mm: 280x286x167
• HxBxT mm: 286x280x167
• Nettogewicht (kg/m): 17,50
• Verpackungseinheit: 1
• Vorteilscode CH: 4981-1637-42
• Verschmutzungsgrad: 3
• AC 415V, In: 1000
• Kurzschluss-Schaltvermögen (400V): 50
• Bemessungsstoßspannungsfestigkeit [Uimp]: 8000
• Gerät: Leistungsschalter
• AC 500V: 40kA (Icu) / 30kA (Ics)

Leistungss. EN, 4-p 50kA 1000A

Schrack-Info

Elektronischer Basisauslöser für die Energieverteilung EN
Der elektronische Auslöser EN verfügt über einen dreistufigen Schutz mit Überlast-, kurzzeitverzögertem Kurzschluss- und unverzögertem Kurzschlussschutz.
•Überlastschutz mit Langzeitverzögerung
Einstellstrom I_r=I_n x 0,4-0,5-0,6-0,7-0,8-0,9-0,95-1,0
Auslösezeit T_r (s): 3-6-12-18, Genauigkeit ±10%
•Kurzschlussschutz mit Kurzzeitverzögerung
Einstellstrom I_sd=I_r x 1,5-2-3-4-6-8-10, AUS, Genauigkeit ±15%
Auslösezeit T_sd (s): 0,1-0,2-0,3-0,4, Genauigkeit ±20% oder ±40ms (der höhere Wert wird gewählt)
•Kurzschluss Sofortiger Schutz
Einstellstrom I_i=I_n × 2-3-4-6-8-10-12, AUS, Genauigkeit ±15%
Max. Auslösezeit (ms): 89

Socomec, Schneider, Abb, MT400, MT630, MT250, G NM8N-1600S EN 1000 4C

Nennstrom 1000A, Kurzschluss-Schaltvermögen (400V) 50kA, Baugröße 4, Auslöseeinheit Elektronischer Auslöser - Type EN, Pole 4
