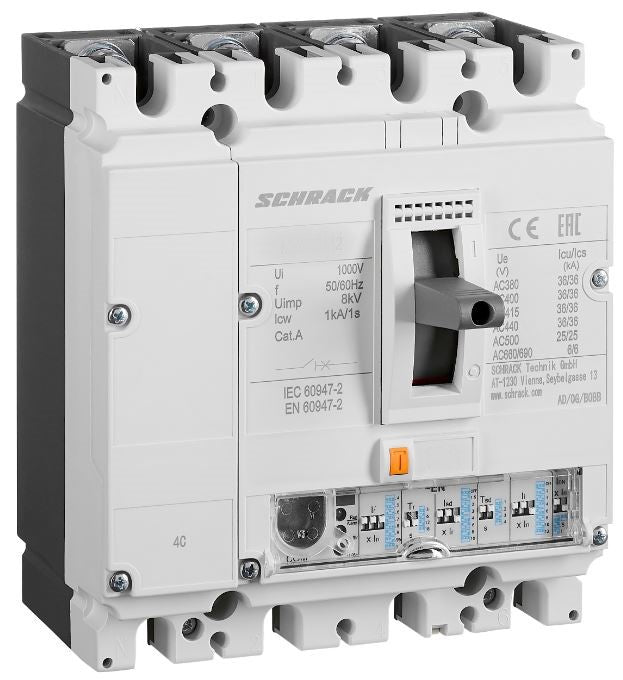

Leistungsschalter Type EN, 4-polig, 50kA, 250A

Leistungsschalter Type EN, 4-polig, 50kA, 250A

• BxHxT mm: 140x157x89
• HxBxT mm: 157x140x89
• Schutzart: IP40
• Nennstrom: 250
• AC 500V: 40kA (Icu) / 40kA (Ics)
• Nennspannung: < 690VAC
• BEST. NR.: MX225242
• AC 440V: 50kA (Icu) / 50kA (Ics)
• Hersteller: Schrack
• CAD-external terminals: 1
• Bemessungsisolationsspannung [Ui]: 1000
• Baugröße: 2
• Bemessungsbetriebskurzschlussausschaltvermögen Ics: 50
• CAD electrical description: MX2 250A/4P/50kA EN
• Max. Umgebungstemperatur: 70
• Verlustleistung: 100,00
• Elektrische Lebensdauer (Schaltspiele): ##
• Auslöseeinheit: Elektronischer Auslöser - Type EN
• Min. Umgebungstemperatur: -40
• AC 380/400/415V: 50kA (Icu) / 50kA (Ics)
• Basisbezeichnung: Leistungsschalter
• AC 690V, In: 1500
• AC 415V, In: 6000
• Bemessungsgrenzkurzschlussausschaltvermögen Icu: 50
• PREG: 2520
• Nettogewicht (kg/m): 2,65
• CAD-Symbol: Q
• Pole: 4
• Norm: EN 60947-2
• Mechanische Lebensdauer: 15000 Schaltspiele
• Vorteilscode NL: 3687-0223-84
• Verpackungseinheit: 1
• Optionales Zubehör: MX290199--;MX290214--;MX290000--;MX290001--;MX290015--;MX290020--;MX290781--;MX290784--;MX296730--;MX296731--;MX296732--;MX296735--;MX296872--;MX296873--;MX296874--;MX296870--;MX290125--;MX290126--;MX290172--;MX290173--;MX291582--;MX299462--;MX299471--;MX299473--;MX299481--;MX299489--;MX299567--;MX290154--;MX291607--;MX299736--;MX299742--;MX299837--;MX299838--;MX299832--;MX299833--;MX294610--;MX199411--;MX199511--;MX294612--
• Vorteilscode CH: 3687-0301-52
• Verschmutzungsgrad: 3
• Kurzschluss-Schaltvermögen (400V): 50
• Bemessungsstoßspannungsfestigkeit [Uimp]: 8000
• Gerät: Leistungsschalter
• AC 660/690V: 8kA (Icu) / 8kA (Ics)

Leistungss. EN, 4-p 50kA, 250A

Schrack-Info

Elektronischer Basisauslöser für die Energieverteilung EN
Der elektronische Auslöser EN verfügt über einen dreistufigen Schutz mit Überlast-, kurzzeitverzögertem Kurzschluss- und unverzögertem Kurzschlussschutz.
•Überlastschutz mit Langzeitverzögerung
Einstellstrom I_r=I_n x 0,4-0,5-0,6-0,7-0,8-0,9-0,95-1,0
Auslösezeit T_r (s): 3-6-12-18, Genauigkeit ±10%
•Kurzschlussschutz mit Kurzzeitverzögerung
Einstellstrom I_sd=I_r x 1,5-2-3-4-6-8-10, AUS, Genauigkeit ±15%
Auslösezeit T_sd (s): 0,1-0,2-0,3-0,4, Genauigkeit ±20% oder ±40ms (der höhere Wert wird gewählt)
•Kurzschluss Sofortiger Schutz
Einstellstrom I_i=I_n × 2-3-4-6-8-10-12, AUS, Genauigkeit ±15%
Max. Auslösezeit (ms): 69

Socomec, Schneider, Abb, MT400, MT630, MT250, G NM8N-250S EN 250 4C

Nennstrom 250A, Kurzschluss-Schaltvermögen (400V) 50kA, Baugröße 2, Auslöseeinheit Elektronischer Auslöser - Type EN, Pole 4
