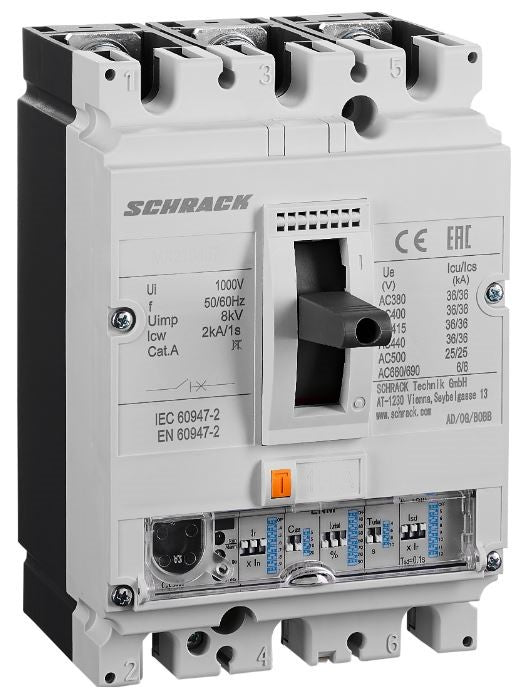

Leistungsschalter Type ENM, 3-polig, 36kA, 32A

Leistungsschalter Type ENM, 3-polig, 36kA, 32A

• Schutzart: IP40
• Vorteilscode CH: 3205-0262-17
• BEST. NR.: MX232437
• Nennspannung: < 690VAC
• Kurzschluss-Schaltvermögen (400V): 36
• Nennstrom: 32
• AC 440V: 36kA (Icu) / 36kA (Ics)
• Hersteller: Schrack
• CAD-external terminals: 1
• Bemessungsisolationsspannung [Ui]: 1000
• HxBxT mm: 157x105x89
• Baugröße: 2
• BxHxT mm: 105x157x89
• AC 660/690V: 6kA (Icu) / 6kA (Ics)
• Bemessungsgrenzkurzschlussausschaltvermögen Icu: 36
• Max. Umgebungstemperatur: 70
• Elektrische Lebensdauer (Schaltspiele): ##
• Min. Umgebungstemperatur: -40
• Auslöseeinheit: Elektronischer Auslöser für Motorschutz - Type ENM
• AC 380/400/415V: 36kA (Icu) / 36kA (Ics)
• Basisbezeichnung: Leistungsschalter
• AC 690V, In: 1500
• AC 415V, In: 6000
• Optionales Zubehör: MX290199--;MX290213--;MX290000--;MX290001--;MX290015--;MX290019--;MX290780--;MX290783--;MX296730--;MX296731--;MX296732--;MX296734--;MX296871--;MX296873--;MX296874--;MX296870--;MX290125--;MX290126--;MX290172--;MX290173--;MX291581--;MX299462--;MX299471--;MX299473--;MX299481--;MX299489--;MX299567--;MX290154--;MX291607--;MX299736--;MX299742--;MX299837--;MX299838--;MX299832--;MX299833--;MX294609--;MX199411--;MX199511--;SI321680--;MX294611--
• CAD electrical description: MX2 32A/3P/36kA ENM
• PREG: 2520
• Vorteilscode NL: 3205-0169-96
• Bemessungsbetriebskurzschlussausschaltvermögen Ics: 36
• CAD-Symbol: Q
• Norm: EN 60947-2
• Mechanische Lebensdauer: 15000 Schaltspiele
• AC 500V: 25kA (Icu) / 25kA (Ics)
• Nettogewicht (kg/m): 1,85
• Verpackungseinheit: 1
• Verschmutzungsgrad: 3
• Pole: 3
• Verlustleistung: 2,40
• Bemessungsstoßspannungsfestigkeit [Uimp]: 8000
• Gerät: Leistungsschalter

Leistungss. ENM, 3-p 36kA, 32A

Schrack-Info

Elektronischer Basis-Typauslöser für den Motorschutz ENM
Der elektronische Auslöser ENM ermöglicht Auslösezeiten mit engeren Toleranzen.
•Überlastschutz mit Langzeitverzögerung
Einstellstrom I_r=I_n x 0,4-0,5-0,6-0,7-0,8-0,9-1,0, AUS
Auslösezeit T_r (s): 4, 8, 16, Genauigkeit ±10%
•Kurzschlussschutz mit Kurzzeitverzögerung
Einstellstrom I_sd=I_r × 5-6-8-9-10-11-12, AUS, Genauigkeit ±15%
Auslösezeit T_sd (ms): 100, Genauigkeit ±40
•Unverzögerter Kurzschlussschutz
Einstellstrom I_i=I_n × 15, Einstellstrom I_sdi (innerhalb der Toleranz).
Max. Auslösezeit (ms): 60
•Phasenunsymmetrie/Phasenausfall I_unbal: 30%-40%-50%-60%-70%-80%-90% (Phasenausfall)-OFF
Max. Auslösezeit der Phasenunsymmetrie (s): 4-6-8-10, Genauigkeit ±10%
Auslösezeit bei Phasenausfall (s): 0,25, Genauigkeit ±20%

Socomec, Schneider, Abb, MT400, MT630, MT250, G NM8N-250C ENM 32 3P

Nennstrom 32A, Kurzschluss-Schaltvermögen (400V) 36kA, Baugröße 2, Auslöseeinheit Elektronischer Auslöser für Motorschutz - Type ENM, Pole 3
