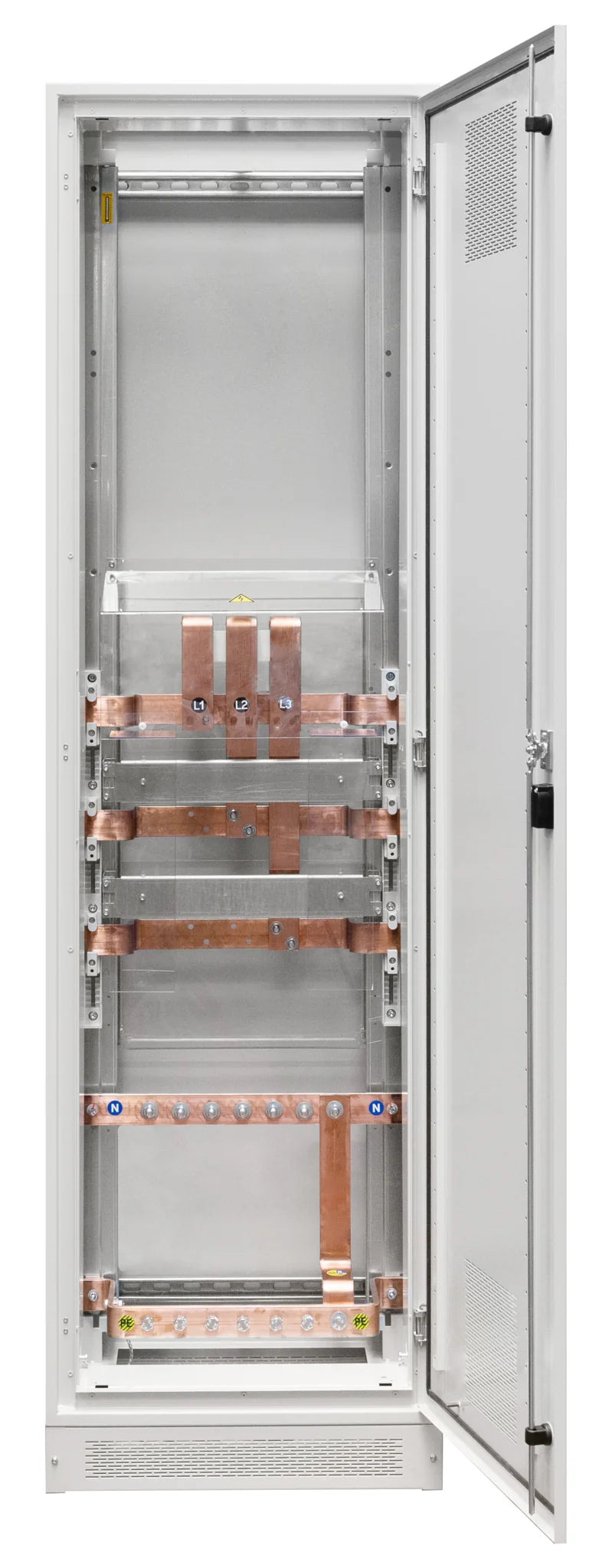

Leistungsschalterfeld 822mm, 800A, 50x10mm Kupfersystem

Leistungsschalterfeld 822mm, 800A, 50x10mm Kupfersystem

• BEST. NR.: ILT30804-E
• Material: Stahlblech
• Farbe: RAL 7035
• HxBxT mm: 2140x822x400
• Hersteller: Schrack
• BxHxT mm: 822x2140x400
• Basisbezeichnung: Gehäuse
• PREG: 1000
• Tiefe: 400
• Max. Umgebungstemperatur: 40
• Verlustleistung: -859,00
• HLief-Artikel Nummer: ILT30804-E
• Notwendiges Zubehör: IL920001--;IL958001-A;IL958007-A;IL958002-A;IL958003-A;IL958004-A;IL958005-A;IL958006-A
• Breite: 822
• Optionales Zubehör: ILTEK342--;MC480243--;MG956060-A;MG956080-A;MGF39000--;IS211230-A;IU001906--;IUKNE450--;IL957300--;IL090140--;ILT56318-E;ASDRA400--;ACLE9301--
• Min. Umgebungstemperatur: -5
• Höhe: 2138
• Schutzart: IP31
• Verpackungseinheit: 1

MC4 Feld, 800A, 822mm, 4polig

SCHRACK-Info

• Allgemein: Bauartgeprüfte Modul 2000TT Einspeise-/Abgangsfelder für Kompaktleistungsschalter bis zu 1600A in 3- und 4-poligen Ausführungen
• Material:
• Korpus: 1,5mm galvanisiertes Stahlblech
• Tür: Eintürig 1,5mm Stahlblech
• Tür:
• Aus Stahlblech gefertigt und mit M8 Gewindebolzen zur Erdung versehen. Schränke in den Breiten 602mm und 822mm sind eintürig ausgeführt
• Die aufliegende Tür ist mit drei Wechselscharnieren für den Rechtsanschlag ausgestattet

• Schließung: Dreipunkt-Stangenschloss mit Schwenkhebel (ohne Schlosseinsatz), greift nicht in den Schrankinnenraum. Die Standardschließung kann gegen Profilhalbzylinder (DIN-Zylinder) aus dem Zubehör ausgetauscht werden
• Dach:
• Ausgeführt mit zwei Ausschnitten zur Kabeleinführung
• Zur Komplettierung werden Flansche aus unserem Zubehör benötigt

• Seitlicher Ausschnitt: Durchführungsmöglichkeit für die Hauptsammelschiene. 1 VE (=2 Stück) Seitenabdeckungen IL920001 pro Anlage ist notwendig
• Anreihsatz: Ein Anreihsatz zum Anreihen eines zweiten Modul 2000TT Schranks ist im Lieferumfang enthalten
• Sockel: 100mm hoch mit seitlichen Kabeleinführungsmöglichkeiten. Optional mit einem zweiten 100mm hohen Sockel stapelbar
• Schutzklasse: I
• Schutzart: Standardmäßig IP31 bis 1250A, ohne Tür bis 1600A möglich, mit entsprechenden Komponenten aus unserem Zubehör (Austrittsfilter, Flansche und Sockel) ist IP54 bis 1250A möglich
• Schlagfestigkeit: IK10
• Oberfläche: Pulver-Strukturlackierung

• Farbe: RAL 7035 (Lichtgrau)
• Lieferumfang:
• Schrank mit Sockel
• Tür mit Erdungsbolzen
• Hauptsammelschienensystem
• Cu-Schienensystem für Leistungsschalter
• Transparente Polycarbonatabdeckungen
• Transporttrennungen für Hauptsammelschienensystem
• Anreihsatz für einen weiteren Schrank
• Montageplatten für Kompaktleistungsschalter

Die Lieferung erfolgt auf einer Europalette
