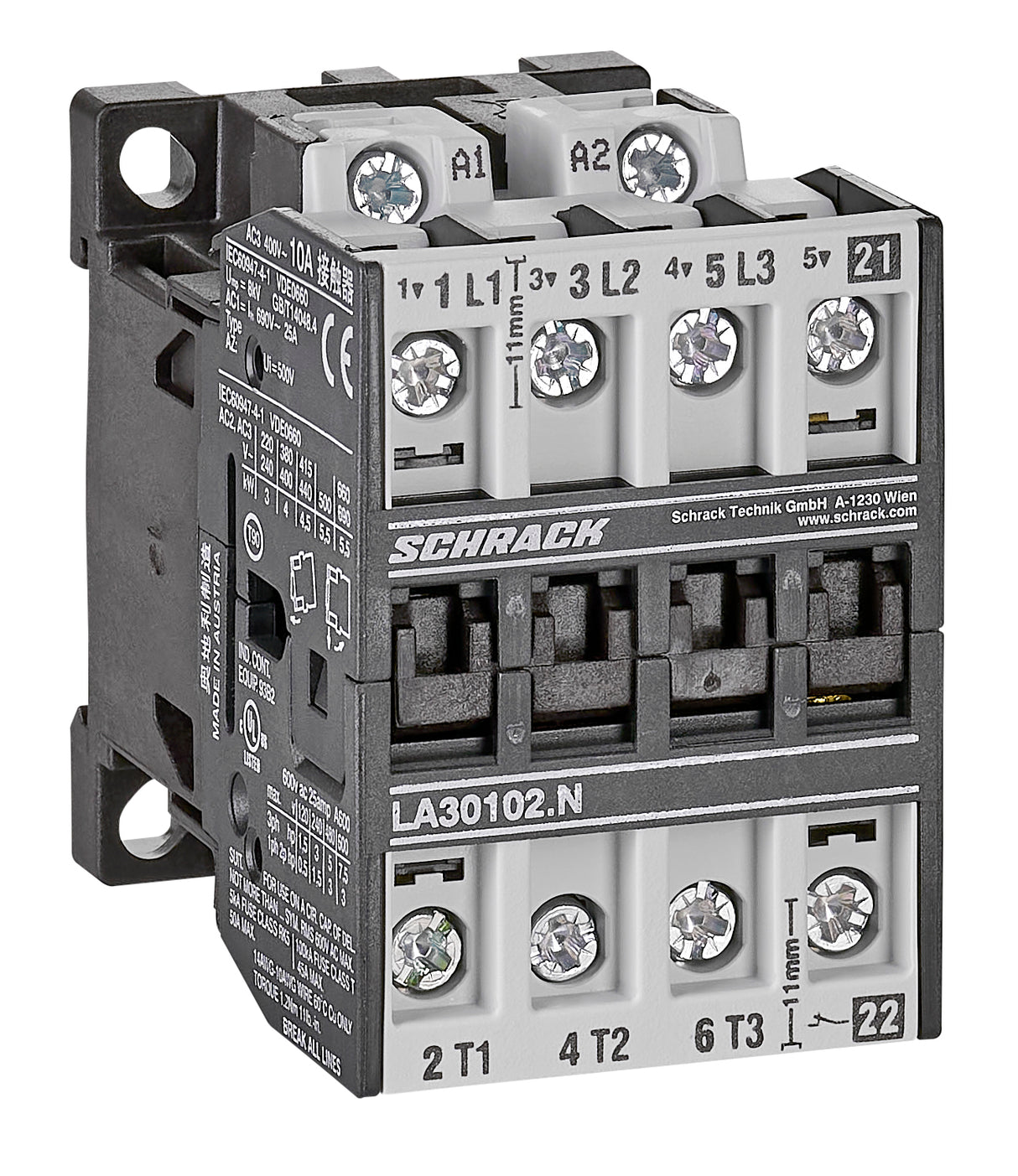

Schrack Leistungsschütz 4kW 10A AC3 3-polig 1Ö 230VAC

Leistungsschütz, 4kW, 10A AC3, 25A AC1, 3polig, 1Ö, 230VAC

• Anzugsdrehmoment [Hauptkontakte]: 0,8-1,4
• AC-3: -
• VE: 66
• Klimafestigkeit: Feuchte Wärme, zyklisch, nach IEC 60068-2-30;Feuchte Wärme, konstant, nach IEC 60068-2-78
• Lebensdauer, mechanisch DC-betätigt: 10000000 Schaltspiele
• Feindrähtig mit Aderendhülse [Hauptkontakte]: 1-4
• Type Kreuzschraubendreher [Spule]: Pz 2
• Nennleistung AC-3/400V: 4
• HLief-Artikel Nummer: K3-10ND01 230
• CAD electrical description: 4kW/10A AC3 25A AC1 3P 1NC 230VAC
• Hersteller: Schrack
• AC-3 Bemessungsbetriebsleistung: -
• Leistungsaufnahme: -
• Stromwärmeverlust pro Pol: 0,21
• Schockdauer sinusförmig 20ms: -
• Type: Leistungsschütz
• Nettogewicht (kg/m): 0,23
• AC-3 440 V [P]: 4
• Nennstrom AC-1/690V: 25
• Schalthäufigkeit bei AC-3 maximal pro Stunde: 600
• Hauptkontakte: 3 Schließer
• Inkludierte Hilfskontakte: 1 Öffner
• Spulenspannung AC: 230V
• Anschlussschraube [Hauptkontakte]: M3,5
• Einschaltvermögen cos φ nach IEC/EN 60947 bis 690V: 200
• Umgebungstemperatur Gekapselt: -40 / +40
• AC-3 Bemessungsbetriebsstrom: -
• Offen bei 40 °C [Ith=Ie]: 25
• AC-1 Bemessungsbetriebsstrom: 25
• Kraftantriebe: -
• Min. Umgebungstemperatur: -40
• Hilfskontakte: 1 Öffner
• Lichtbogenzeit: 10-15
• DC-betätigt Schließzeit: 8-12
• Baugröße: LA3
• Max. Umgebungstemperatur: 60
• Ausschaltvermögen: 180
• Gerät: Schütz
• Umgebungstemperatur Lagerung: -50 / +90
• Anschlussquerschnitt Spule: -
• Anschlussquerschnitt Hauptkontakte: -
• Spannungssicherheit AC-betätigt [Anzug]: 0,85-1,1
• PREG: 2400
• Verlustleistung: 3,63
• Impulsspannungsfestigkeit: 8kV
• Umgebungstemperatur Offen: -40 / +60
• Bemessungsisolationsspannung [Ui]: 690
• Betriebsklasse: gL(gG)
• CAD-Symbol: K
• Eindrähtig [Hauptkontakte]: 0,75-6
• Werkzeug [Spule]: -
• Norm: IEC EN 60947-4-1
• BEST. NR.: LA301023N
• AC-betätigt Öffnungszeit: 5-13
• Optionales Zubehör: LA190100--;LA190101--;LA190135--;LA190137--;LA190138--;LA190139--;
• Hauptschaltglieder NO: 10
• 50 Hz [Halten] (VA): 7-10
• Verpackungseinheit: 1
• Type Kreuzschraubendreher [Hauptkontakte]: Pz 2
• Überspannungskategorie/Verschmutzungsgrad: Ⅰ- Ⅳ/3
• AC-3 660 V 690 V [P]: 5,50
• Lebensdauer, mechanisch AC-betätigt: 10000000 Schaltspiele
• Feindrähtig mit Aderendhülse [Spule]: 0,5-2,5
• AC-1: -
• DC-betätigt Öffnungszeit: 8-13
• AC-3 380 V 400 V [P]: 4
• Normen und Bestimmungen (nicht mehr in Verwendung): IEC / EN 60947-4-1
• BxHxT mm: 45x65x66
• HxBxT mm: 65x45x66
• CAD-external terminals: 1
• Eindrähtig [Spule]: 0,75-2,5
• Basisbezeichnung: Schütz
• AC-betätigt Schließzeit: 8-16
• AC-3 415 V [P]: 4
• Gewicht: 0,23
• AC-3 500 V [P]: 5,50
• Nennstrom AC-3/400V: 10
• Nennstrom: 10
• 50 Hz [Anzug] (VA): 33-45
• Werkzeug [Hauptkontakte]: -

Schütz 4kW 230V AC

Benedikt, Sirius, Benedict, Leistungsschütz,

Gerät Schütz, Baugröße LA3, Type Leistungsschütz, Nennstrom 10A, Spulenspannung AC 230V

Datenblätter

• Datenblatt: Leistungsschütz, 4kW, 10A AC3, 25A AC1, 3polig, 1Ö, 230VAC
