Schrack Leitungsschutzschalter AMPARO 25A 1-polig Kennlinie D 10kA

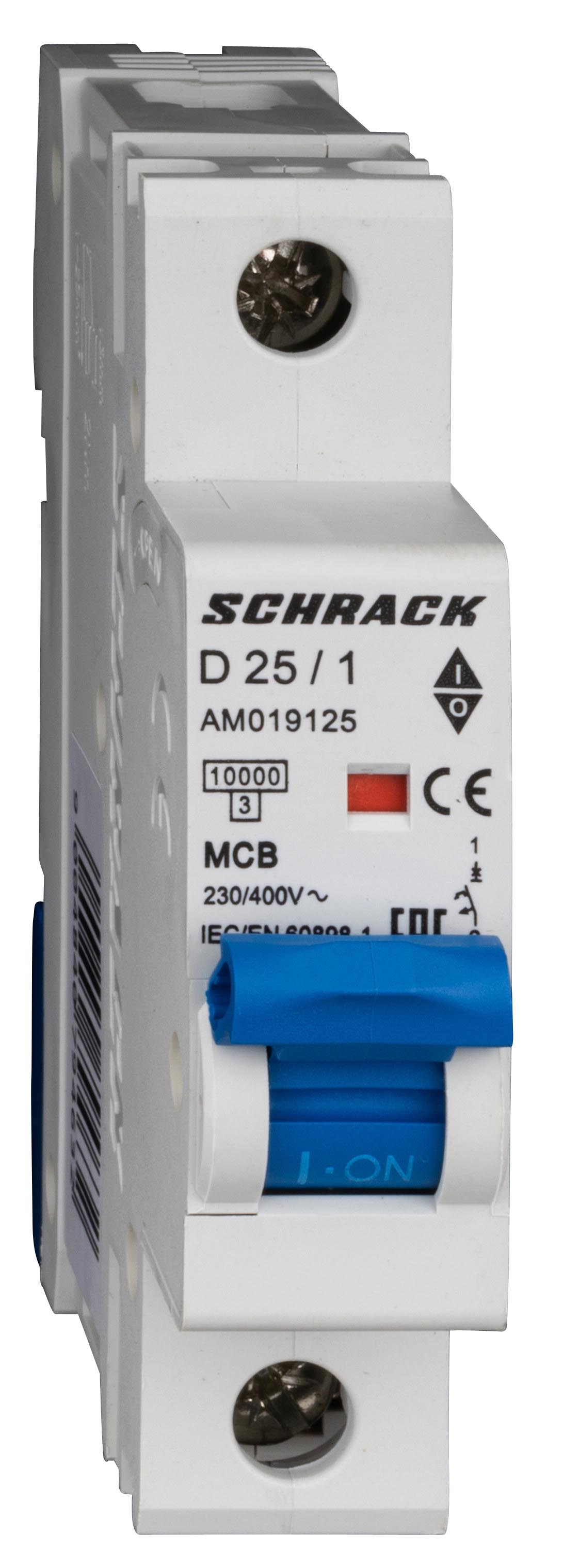

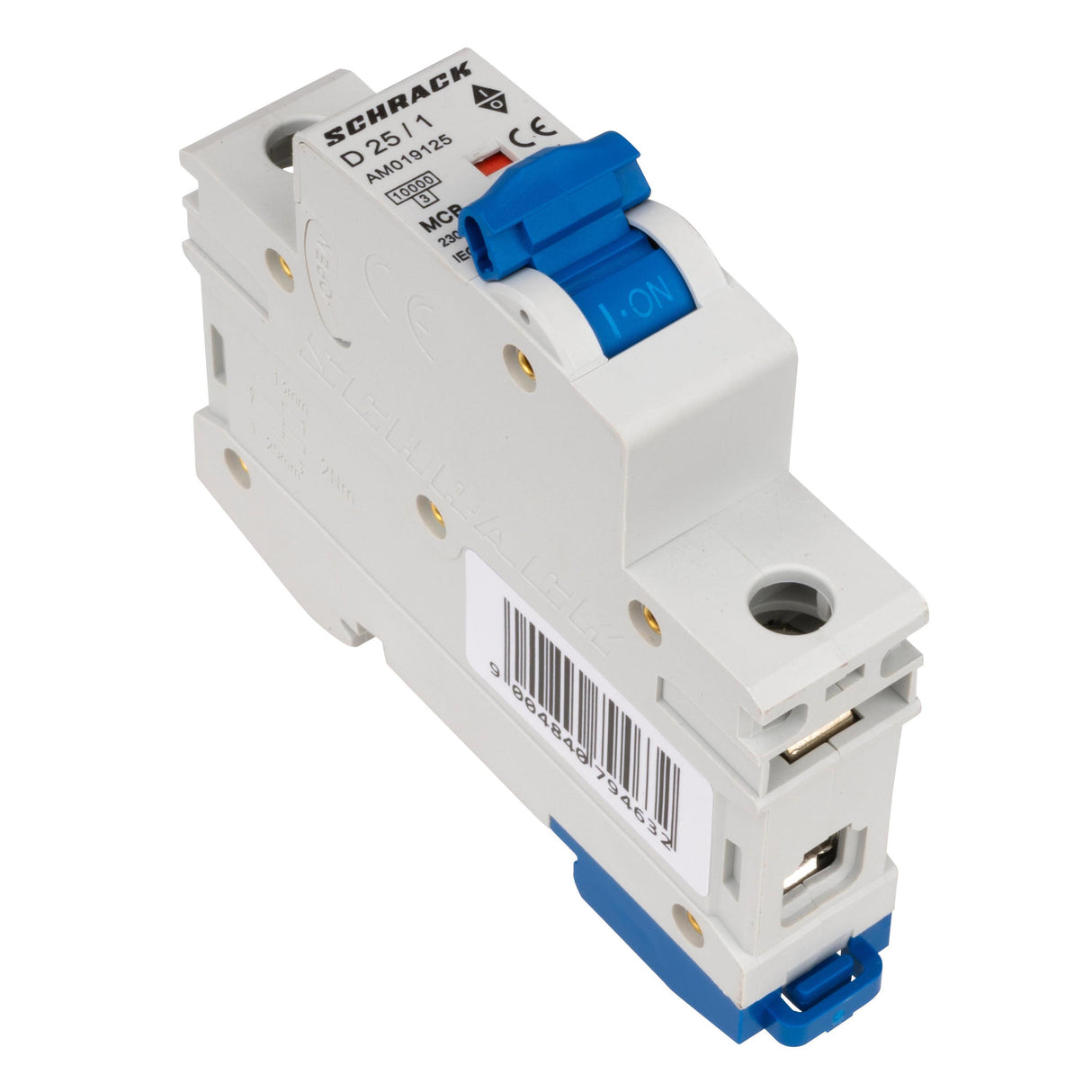

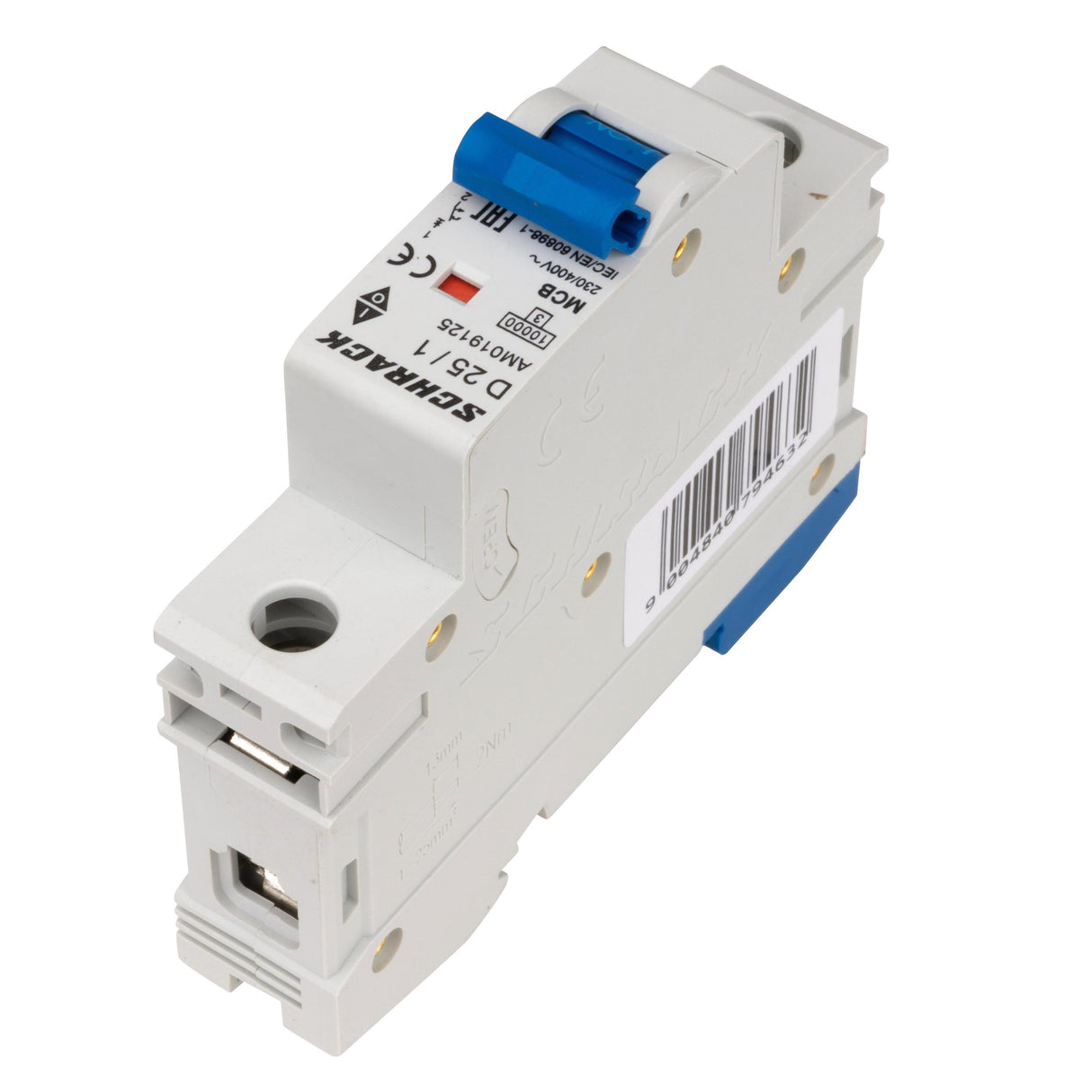

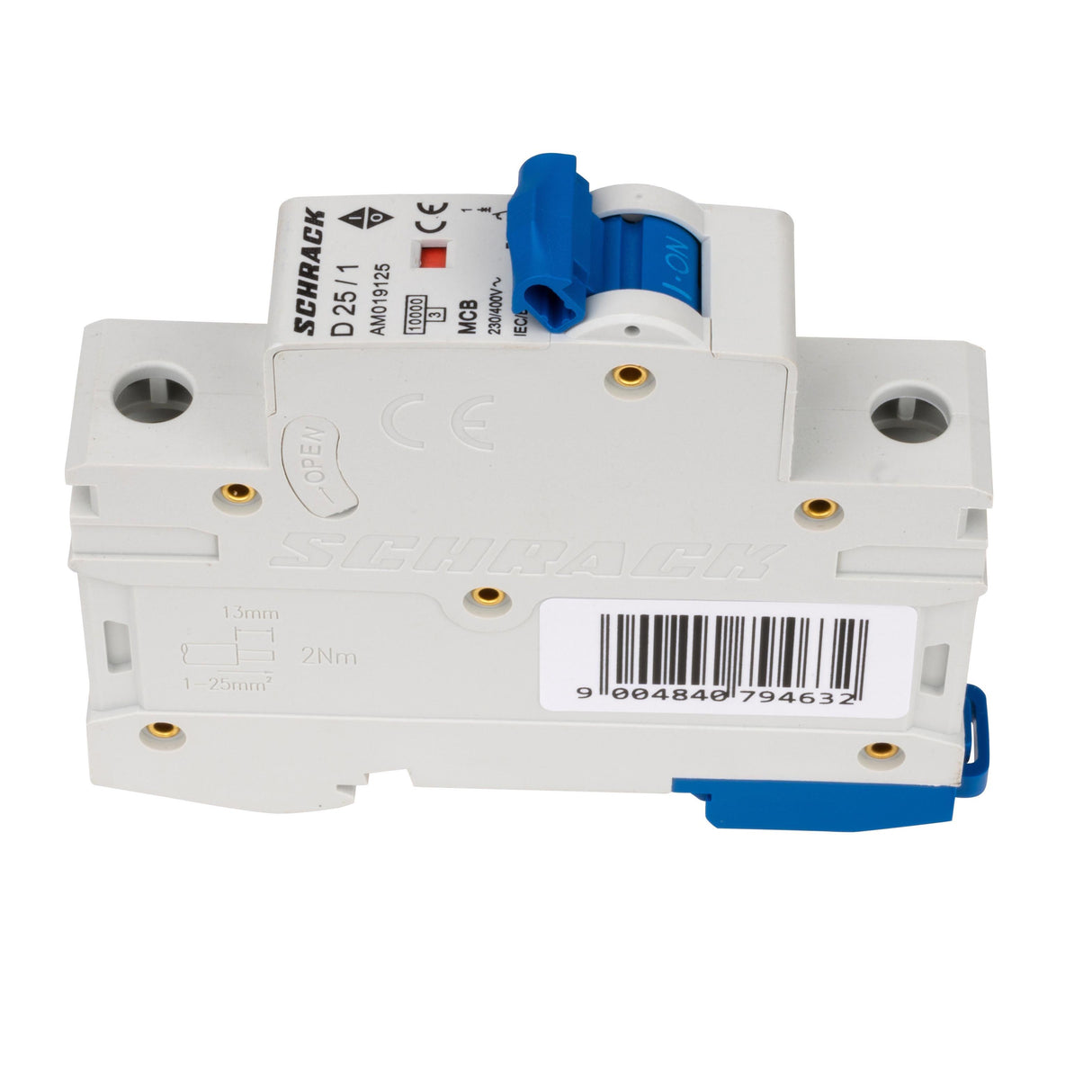

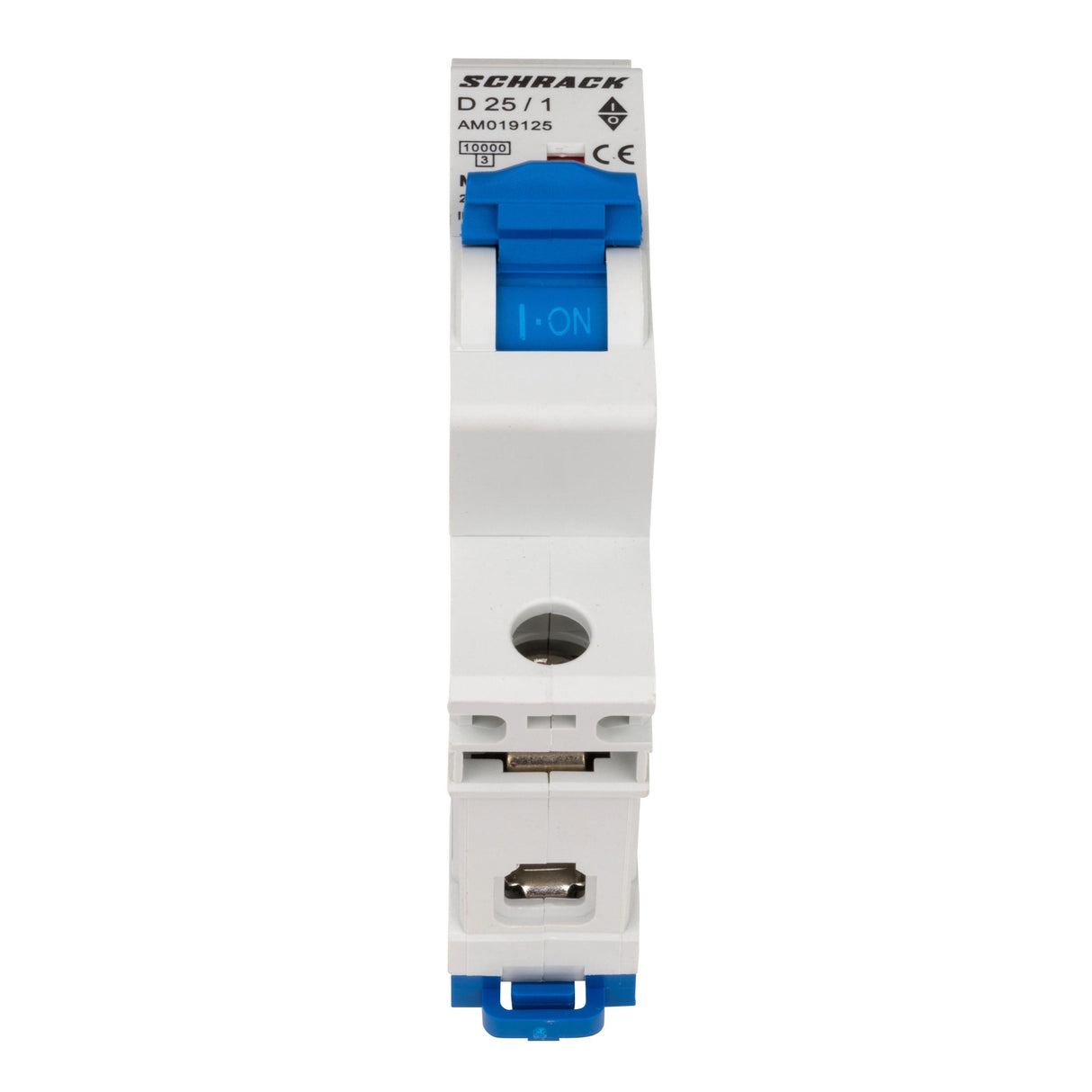

Leitungsschutzschalter AMPARO 10kA, D 25A, 1-polig

• Temperaturbereich - Betrieb: -25 bis +70
• Lebensdauer, mechanisch: 20000 Arbeitszyklen
• Lebensdauer, elektrisch: 4000 Arbeitszyklen
• Schutzart: IP20
• Montage: Auf DIN-Schiene nach EN 60715 (35mm) mittels Schnellbefestigung
• Kurzschlussfestigkeit: 10 kA (IEC/EN 60898)
• Hersteller: Schrack
• Anschluss: beidseitig
• Nettogewicht (kg/m): 0,11
• HLief-Artikel Nummer: AM019125-- Schrack/179801
• Umgebungstemperatur Offen: -5°C bis +40
• VE: 12
• Basisbezeichnung: Leitungsschutzschalter
• Min. Umgebungstemperatur: -25
• Max. Drehmoment: 2,50
• Nennstrom: 25
• Klemmenart: Doppel-Maulliftklemme mit Hinterklemmschutz
• Pole: 1
• Max. Umgebungstemperatur: 70
• Vorteilscode CH: 4632-0004-92
• BEST. NR.: AM019125
• PREG: 1380
• Verschmutzungsgrad: 2
• Innenwiderstand: 25A: 2,671mΩ
• Impulsspannungsfestigkeit: 6kV
• Nennspannung: 230/400 - 240/415V
• Leiter: Kupfer
• Optionales Zubehör: AM900099--;BSB90113-A;BSB90114-A;AM900008--;AM900006--;AM900005--
• Klemmquerschnitt: 1-25
• Type: AM10
• Ausführung: AC-Sicherungsautomat
• Stromstärke: 25
• CAD-Symbol: F
• Klemmengröße für Gabelverschienung: 10 mm²
• Kalibrierung-Temperatur: 30
• CAD electrical description: ${kennlinie}/${nennstrom}/${pole}
• Kennlinie: D
• Verpackungseinheit: 1
• Selektivitätsklasse: 3
• Verlustleistung: 4,03
• Einbaulage: beliebig
• Schaltvermögen: 10
• CAD-external terminals: 1
• Prüfspannung: 2000
• Produktnorm: EN 60898-1:2019;IEC 60898-1
• Nennfrequenz: 50/ 60
• Drehmoment: 2 Nm
• LxBxH mm: 86x18x77
• Serie: AMPARO
• Vorteilscode NL: 4632-0002-42
• Norm: EN 60898-1;IEC 60898-1
• Querschnitt eindrähtig: 1-25

LS 10kA D25/1

Schrack-Info

• Doppelliftklemmen an beiden Seiten
• Neutralleiter rechts
• Hinterklemmenschutz für sicheren Anschluss
• Klemmenquerschnitt: 1 - 25mm²
• DIN-Schienen Montage nach EN 60715

Siemens, ABB, Schneider, Hager, Leistungsschutzschalter, 179801; G NB1-63H 1P D25 10kA R)SCH

Type AM10, Produktnorm EN 60898-1:2019,IEC 60898-1

Datenblätter

• Datenblatt: Leitungsschutzschalter AMPARO 10kA, D 25A, 1-polig
