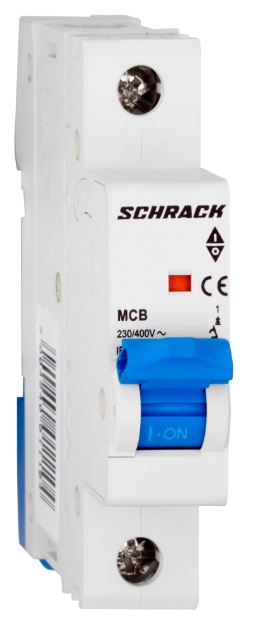

Leitungsschutzschalter AMPARO 5kA, B 25A, 1-polig, UL1077

Leitungsschutzschalter AMPARO 5kA, B 25A, 1-polig, UL1077

• Klemmquerschnitt: 1 - 25
• Temperaturbereich - Betrieb: -25 bis +70
• Lebensdauer, mechanisch: 20000 Arbeitszyklen
• Lebensdauer, elektrisch: 4000 Arbeitszyklen
• Schutzart: IP20
• Montage: Auf DIN-Schiene nach EN 60715 (35mm) mittels Schnellbefestigung
• Klemmenart: Doppelfunktionsklemme / Stift- und Gabelverschienung
• Klemmengröße für Gabelverschienung: 10 mm²/16 mm²
• Hersteller: Schrack
• Nettogewicht (kg/m): 0,11
• Selektivität: IS503046--; IS503750--; IS503850--; IS504038--; IS504718-A; IS5047PL50; M142201---; IS503041--; IS503042--; IS503563--; IS503705--; IS503763--; IS503863--; IS504039--; IS504719-A; IS5047PL63; IS504700-A; IS504703-A; IS504704-A; IS504705--; IS504706--; IS504707--; IS504708--; IS504709--; M142202---
• VE: 12
• Basisbezeichnung: Leitungsschutzschalter
• Min. Umgebungstemperatur: -25
• Max. Drehmoment: 2,50
• Nennstrom: 25
• Pole: 1
• Max. Umgebungstemperatur: 70
• Kennlinie: B
• Norm: EN 60898-1;IEC 60898-1;UL1077
• PREG: 1380
• Verschmutzungsgrad: 2
• Verlustleistung: 3,50
• Innenwiderstand: 25A: 2,671mΩ
• Zertifikate: UL 1077, Datei-Nr. E195102
• Impulsspannungsfestigkeit: 6kV
• Leiter: Kupfer
• Nennspannung: 230/400 - 240/415V
• BEST. NR.: AM018125UL
• Optionales Zubehör: AM900099--;BSB90113-A;BSB90114-A;AM900008--;AM900006--;AM900005--
• Type: AM10
• Ausführung: AC-Sicherungsautomat
• Stromstärke: 25
• CAD-Symbol: F
• Kalibrierung-Temperatur: 30
• Kurzschlussfestigkeit: 10 kA (IEC/EN 60898) , 5 kA (UL 1077)
• CAD electrical description: ${kennlinie}/${nennstrom}/${pole}
• Verpackungseinheit: 1
• Selektivitätsklasse: 3
• Einbaulage: beliebig
• Schaltvermögen: 10
• CAD-external terminals: 1
• Prüfspannung: 2000
• Produktnorm: EN 60898-1:2019;IEC 60898-1
• Nennfrequenz: 50/60
• HLief-Artikel Nummer: AM018125UL UL1077 /535581
• Umgebungstemperatur Nennauslösung: -5 bis +40
• LxBxH mm: 86x18x77
• Serie: AMPARO

LS 5kA B25/1 UL1077

Schrack-Info

• Kontaktstellungsanzeige
• Doppelliftklemmen an beiden Seiten
• Hintersteckschutz für sicheren Anschluss
• Neutralleiter rechts
• Klemmenquerschnitt: 1-25mm²
• DIN-Schienen Montage nach EN 60715
• Entspricht der Produktnorm UL1077

Siemens, ABB, Schneider, Hager, Leistungsschutzschalter, G NB1-63H 1P B25 5kA UL DB SCH

Type AM10, Neutralleiter rechts, Produktnorm EN 60898-1, IEC 60898-1, UL1077
