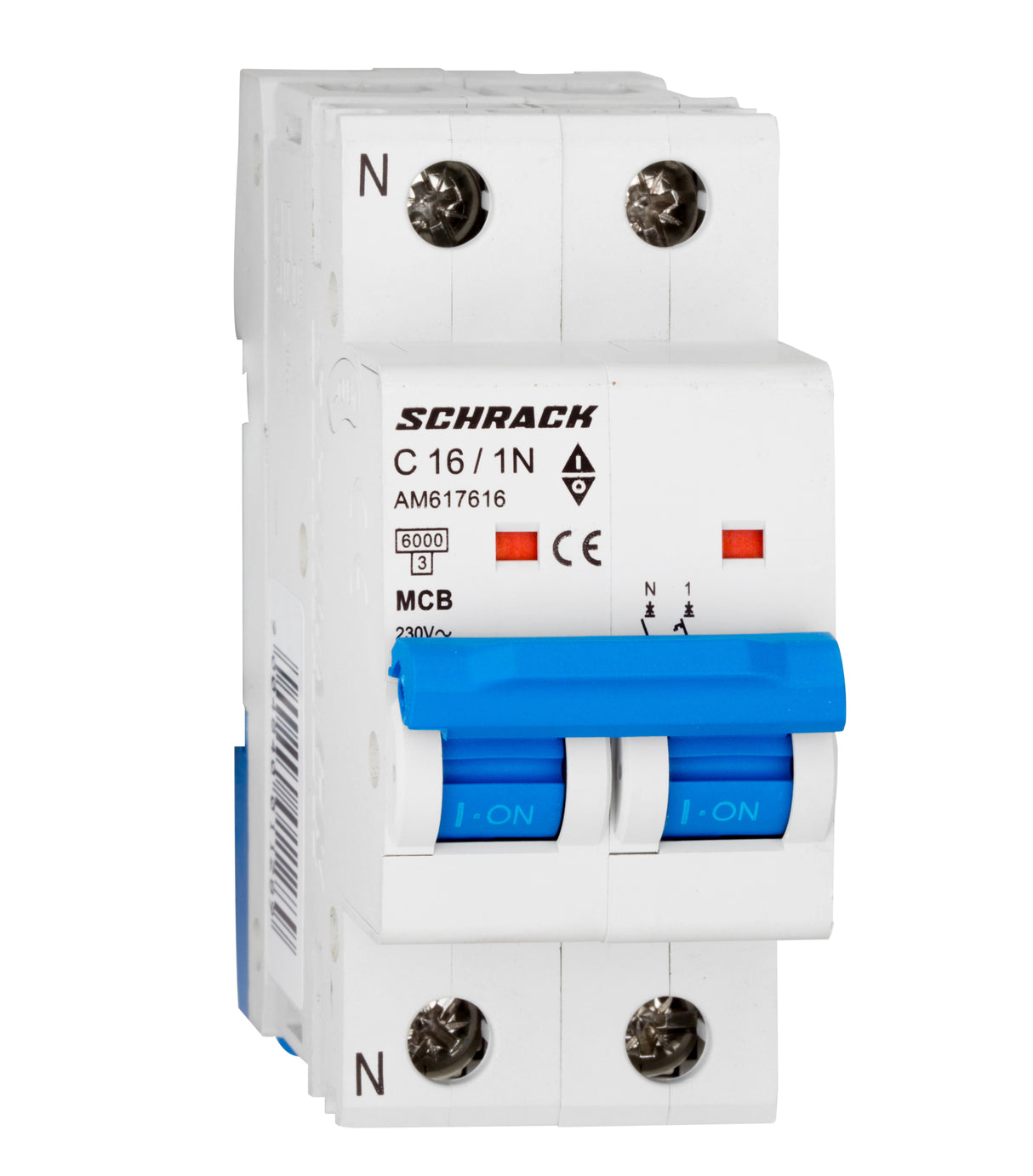

Leitungsschutzschalter AMPARO 6kA, C 16A, 1+N

Leitungsschutzschalter AMPARO 6kA, C 16A, 1+N

• Stromstärke: 16
• Kennlinie: C
• Drehmoment: 2,5 Nm
• BEST. NR.: AM617616
• Pole: N+1
• Lebensdauer, mechanisch: 20000 Arbeitszyklen
• Lebensdauer, elektrisch: 4000 Arbeitszyklen
• Schutzart: IP20
• Montage: Auf DIN-Schiene nach EN 60715 (35mm) mittels Schnellbefestigung
• HLief-Artikel Nummer: AM617616-- Schrack
• Hersteller: Schrack
• Vorteilscode CH: 1289-0008-17
• Anschluss: beidseitig
• Umgebungstemperatur Offen: -5°C bis +40
• Basisbezeichnung: Leitungsschutzschalter
• Min. Umgebungstemperatur: -35
• Type: AM6
• Vorteilscode DE Industrie: 1289-00003-80
• Max. Drehmoment: 2,50
• Klemmenart: Doppel-Maulliftklemme mit Hinterklemmschutz
• Temperaturbereich - Betrieb: -35°C bis +70°C
• Max. Umgebungstemperatur: 70
• PREG: 1380
• Verschmutzungsgrad: 2
• Selektivität: IS503045--; IS503335--; IS503535--; IS503735--; IS503835--; IS504037--; IS504717-A; IS5047PL35; M142200---; IS503046--; IS503750--; IS503850--; IS504038--; IS504718-A; IS5047PL50; M142201---; IS503041--; IS503042--; IS503563--; IS503705--; IS503763--; IS503863--; IS504039--; IS504719-A; IS5047PL63; IS504700-A; IS504703-A; IS504704-A; IS504705--; IS504706--; IS504707--; IS504708--; IS504709--; M142202---
• Innenwiderstand: 16A: 6,310mΩ
• Nennspannung: 230/400 - 240/415V
• Leiter: Kupfer
• Kurzschlussfestigkeit: 6 kA (IEC/EN 60898)
• Optionales Zubehör: AM900099--;BSB90113-A;BSB90114-A;AM900008--;AM900006--;AM900005--
• Klemmquerschnitt: 1-25
• Vorteilscode NL: 1289-0004-02
• Impulsspannungsfestigkeit: 4kV
• LxBxH mm: 86x36x77
• Ausführung: AC-Sicherungsautomat
• CAD-Symbol: F
• Kalibrierung-Temperatur: 30
• Nettogewicht (kg/m): 0,19
• CAD electrical description: ${kennlinie}/${nennstrom}/${pole}
• VE: 6
• Verpackungseinheit: 1
• Selektivitätsklasse: 3
• Nennstrom: 16
• Verlustleistung: 4,03
• Schaltvermögen: 6
• Einbaulage: beliebig
• CAD-external terminals: 1
• Prüfspannung: 2000
• Produktnorm: EN 60898-1:2019;IEC 60898-1
• Nennfrequenz: 50/ 60
• Serie: AMPARO
• Norm: EN 60898-1;IEC 60898-1
• Querschnitt eindrähtig: 1-25

LS 6kA C16/1+N

Schrack-Info

• Doppelliftklemmen an beiden Seiten
• Neutralleiter links
• Hinterklemmenschutz für sicheren Anschluss
• Klemmenquerschnitt: 1 - 25mm²
• DIN-Schienen Montage nach EN 60715

LS C 16A 1+N

Siemens, ABB, Schneider, Hager, Leistungsschutzschalter, LS C 16A 1+N; 5SL6516-7; 5SY6516-7; S 201-C 16 NA; S201-C16NA; 2CDS 251 103 R0164; 2CDS251103R0164; NB1-63 1P+N C16 6kA DOUBLE BUSBAR SCH

Neutralleiter links, Type AM6, Produktnorm EN 60898-1:2019,IEC 60898-1

Datenblätter

• Datenblatt: Leitungsschutzschalter AMPARO 6kA, C 16A, 1+N
