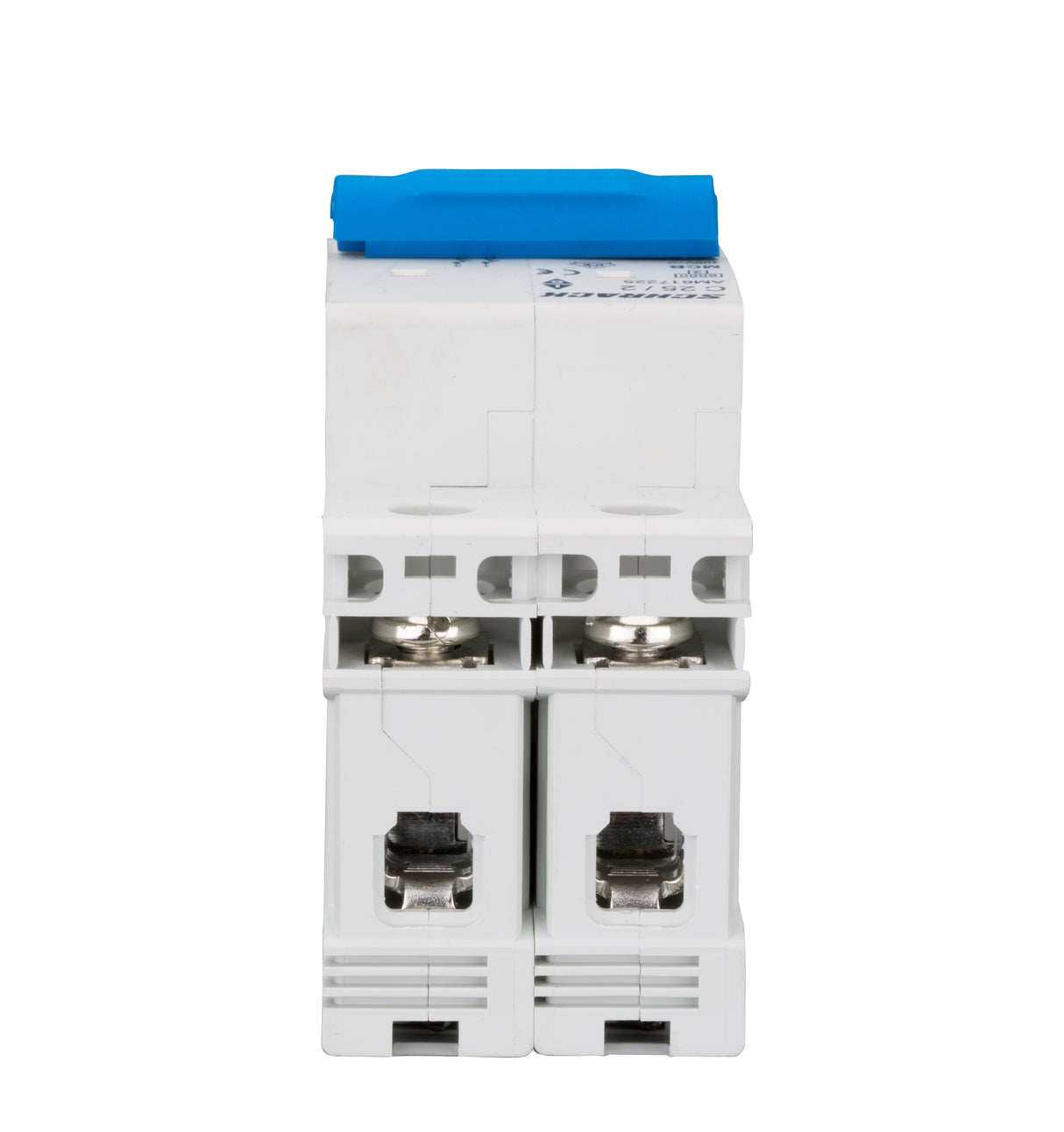

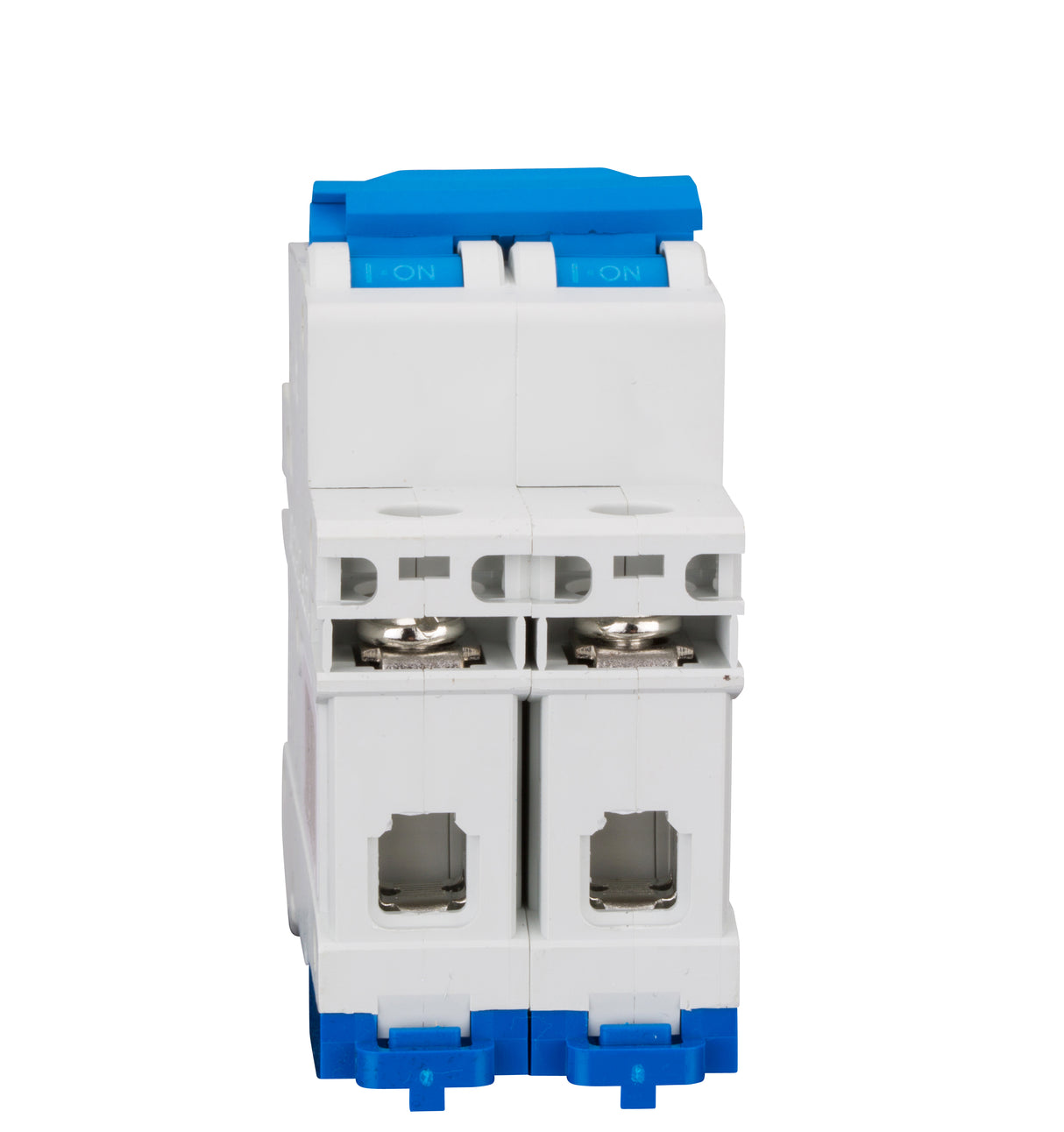

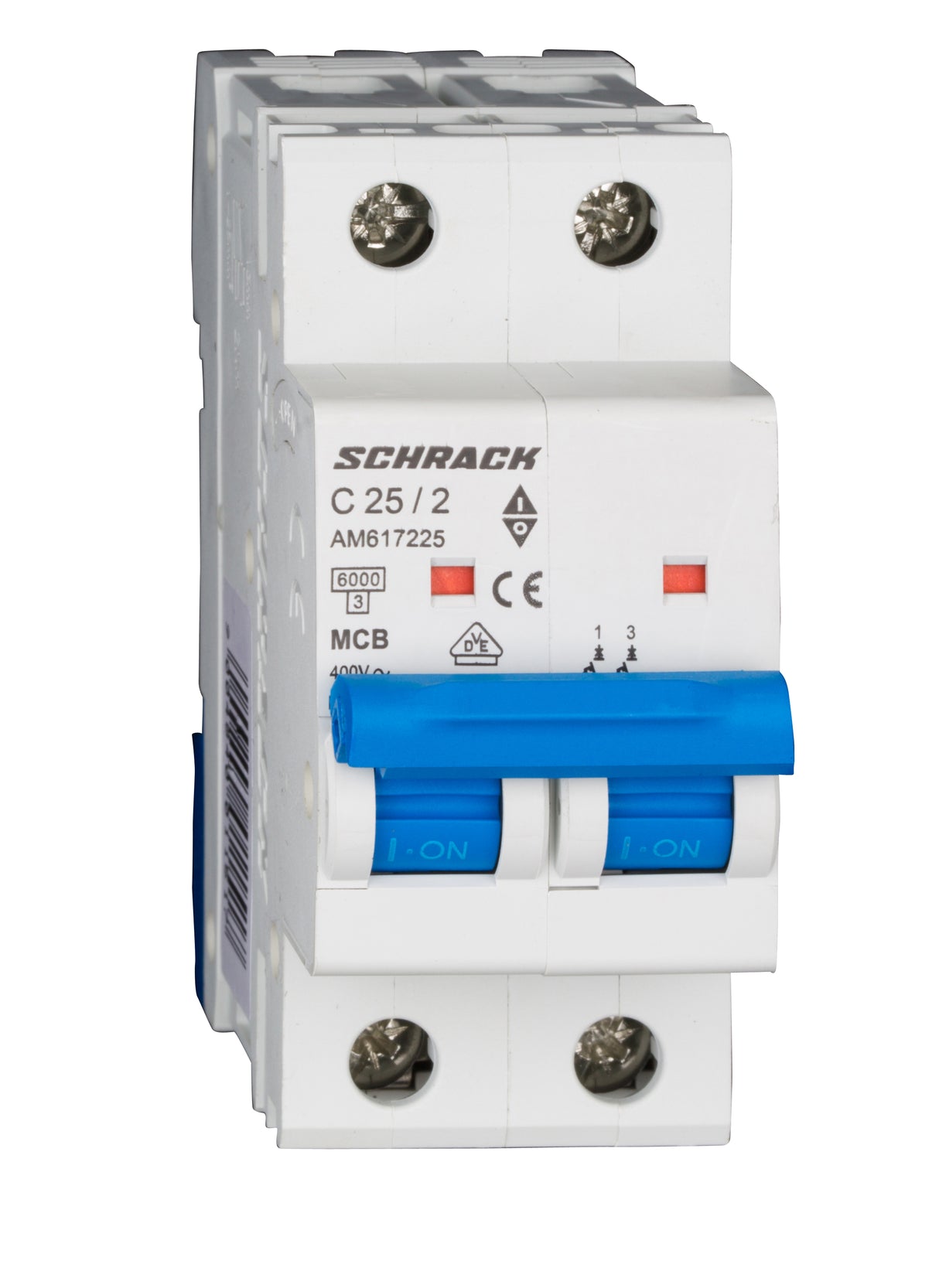

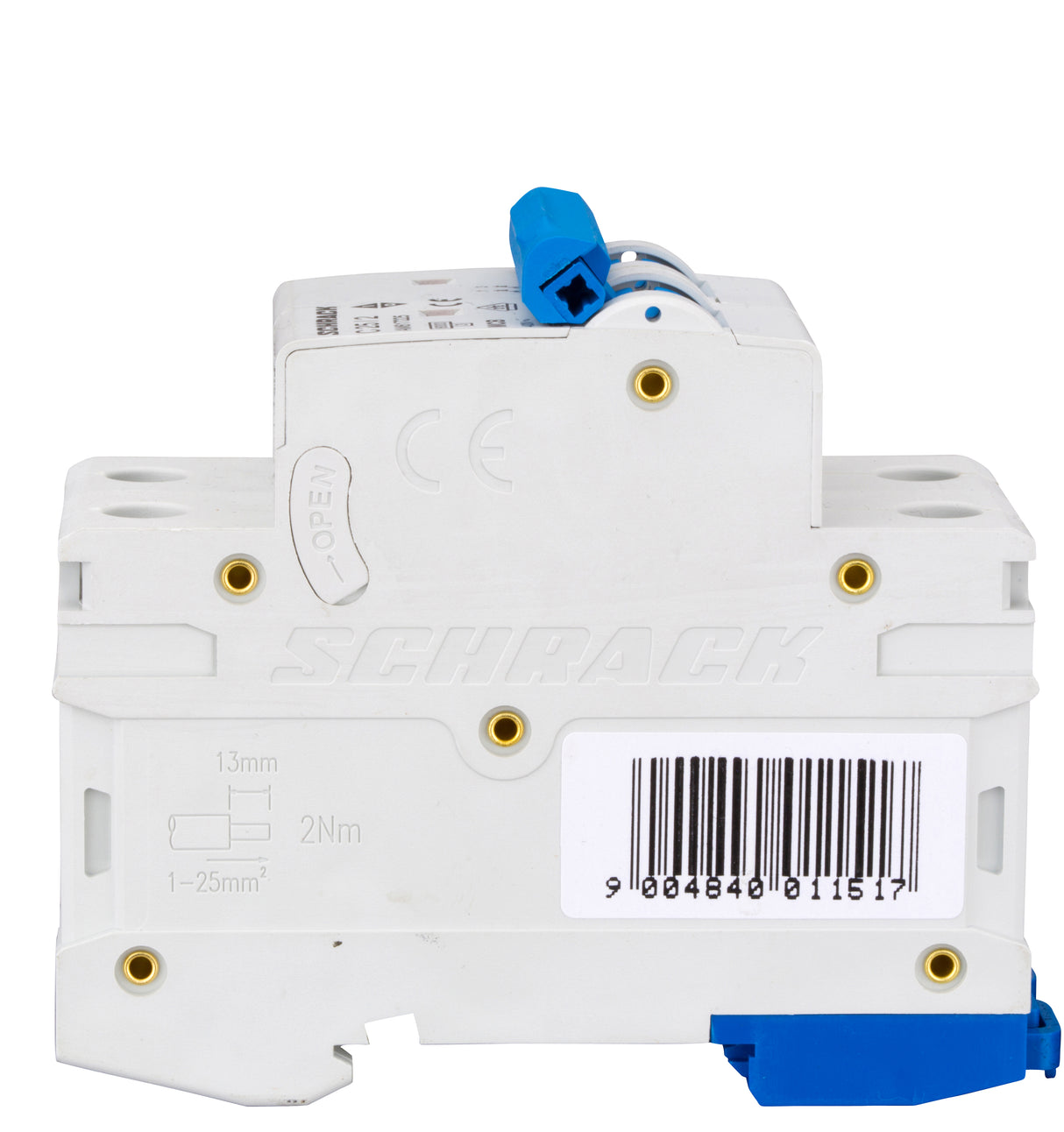

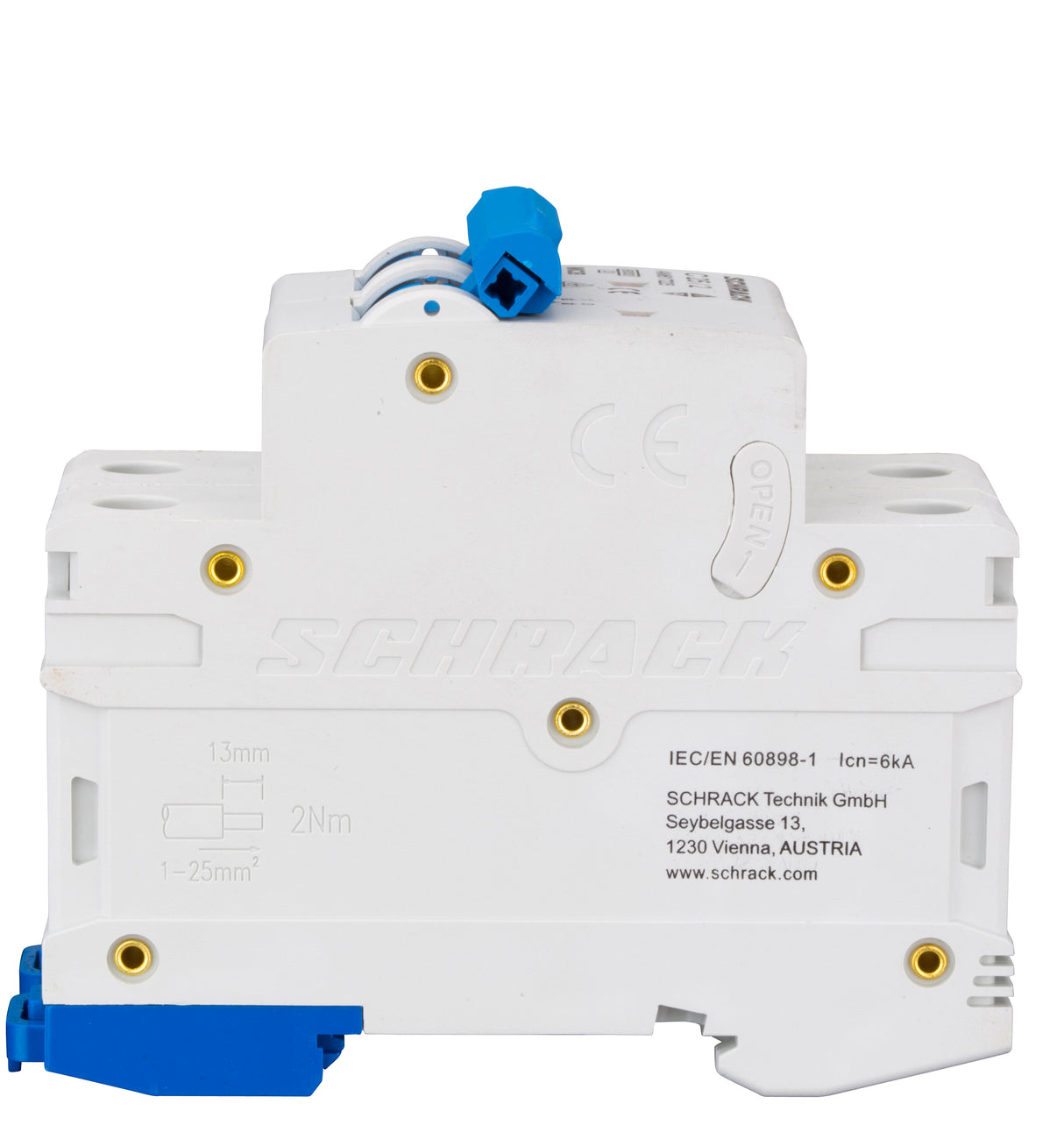

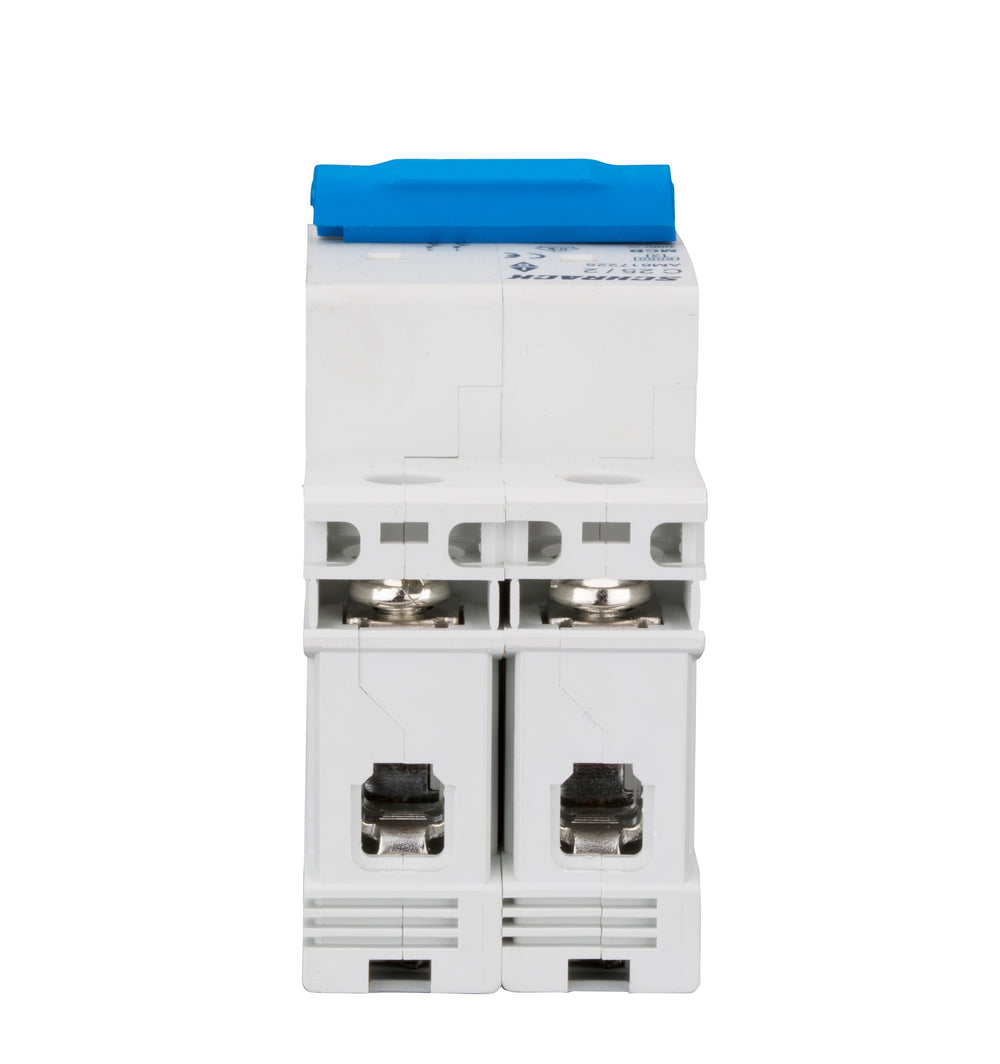

Schrack Leitungsschutzschalter AMPARO 25A 2-polig Kennlinie C 6kA

Leitungsschutzschalter AMPARO 6kA, C 25A, 2-polig

• Kennlinie: C
• Drehmoment: 2,5 Nm
• Lebensdauer, mechanisch: 20000 Arbeitszyklen
• Lebensdauer, elektrisch: 4000 Arbeitszyklen
• Schutzart: IP20
• HLief-Artikel Nummer: AM617225-- Schrack
• Montage: Auf DIN-Schiene nach EN 60715 (35mm) mittels Schnellbefestigung
• Hersteller: Schrack
• Anschluss: beidseitig
• Selektivität: IS503046--; IS503750--; IS503850--; IS504038--; IS504718-A; IS5047PL50; M142201---; IS503041--; IS503042--; IS503563--; IS503705--; IS503763--; IS503863--; IS504039--; IS504719-A; IS5047PL63; IS504700-A; IS504703-A; IS504704-A; IS504705--; IS504706--; IS504707--; IS504708--; IS504709--; M142202---
• Umgebungstemperatur Offen: -5°C bis +40
• Basisbezeichnung: Leitungsschutzschalter
• Nettogewicht (kg/m): 0,23
• Min. Umgebungstemperatur: -35
• Type: AM6
• Max. Drehmoment: 2,50
• Vorteilscode DE Industrie: 1517-00004-36
• Vorteilscode DE Gewerbe: 1517-0004-27
• Nennstrom: 25
• Klemmenart: Doppel-Maulliftklemme mit Hinterklemmschutz
• Temperaturbereich - Betrieb: -35°C bis +70°C
• Max. Umgebungstemperatur: 70
• PREG: 1380
• Pole: 2
• Verschmutzungsgrad: 2
• Innenwiderstand: 25A: 2,671mΩ
• Nennspannung: 230/400 - 240/415V
• Leiter: Kupfer
• Kurzschlussfestigkeit: 6 kA (IEC/EN 60898)
• Klemmquerschnitt: 1-25
• Impulsspannungsfestigkeit: 4kV
• LxBxH mm: 86x36x77
• Ausführung: AC-Sicherungsautomat
• Stromstärke: 25
• CAD-Symbol: F
• Klemmengröße für Gabelverschienung: 10 mm²
• Vorteilscode NL: 1517-0004-61
• Kalibrierung-Temperatur: 30
• Optionales Zubehör: AM900099--;BSB00111-A; BSB00112--;AM900008--;AM900006--;AM900005--
• CAD electrical description: ${kennlinie}/${nennstrom}/${pole}
• VE: 6
• Verpackungseinheit: 1
• Selektivitätsklasse: 3
• Verlustleistung: 8,05
• Schaltvermögen: 6
• Einbaulage: beliebig
• CAD-external terminals: 1
• Prüfspannung: 2000
• Produktnorm: EN 60898-1:2019;IEC 60898-1
• Nennfrequenz: 50/ 60
• Serie: AMPARO
• Vorteilscode CH: 1517-0009-39
• Norm: EN 60898-1;IEC 60898-1
• Querschnitt eindrähtig: 1-25
• BEST. NR.: AM617225

LS 6kA C25/2

Schrack-Info

• Doppelliftklemmen an beiden Seiten
• Neutralleiter links
• Hinterklemmenschutz für sicheren Anschluss
• Klemmenquerschnitt: 1 - 25mm²
• DIN-Schienen Montage nach EN 60715

LS C 25A 2-polig

Siemens, ABB, Schneider, Hager, Leistungsschutzschalter, LS C 25A 2-polig; 5SL6225-7; 5SY6225-7; S 202-C 25; S202-C25; 2CDS 252 001 R0254; 2CDS252001R0254; NB1-63 2P C25 6kA DOUBLE BUSBAR SCH

Type AM6, Produktnorm EN 60898-1:2019,IEC 60898-1

Datenblätter

• Datenblatt: Leitungsschutzschalter AMPARO 6kA, C 25A, 2-polig
