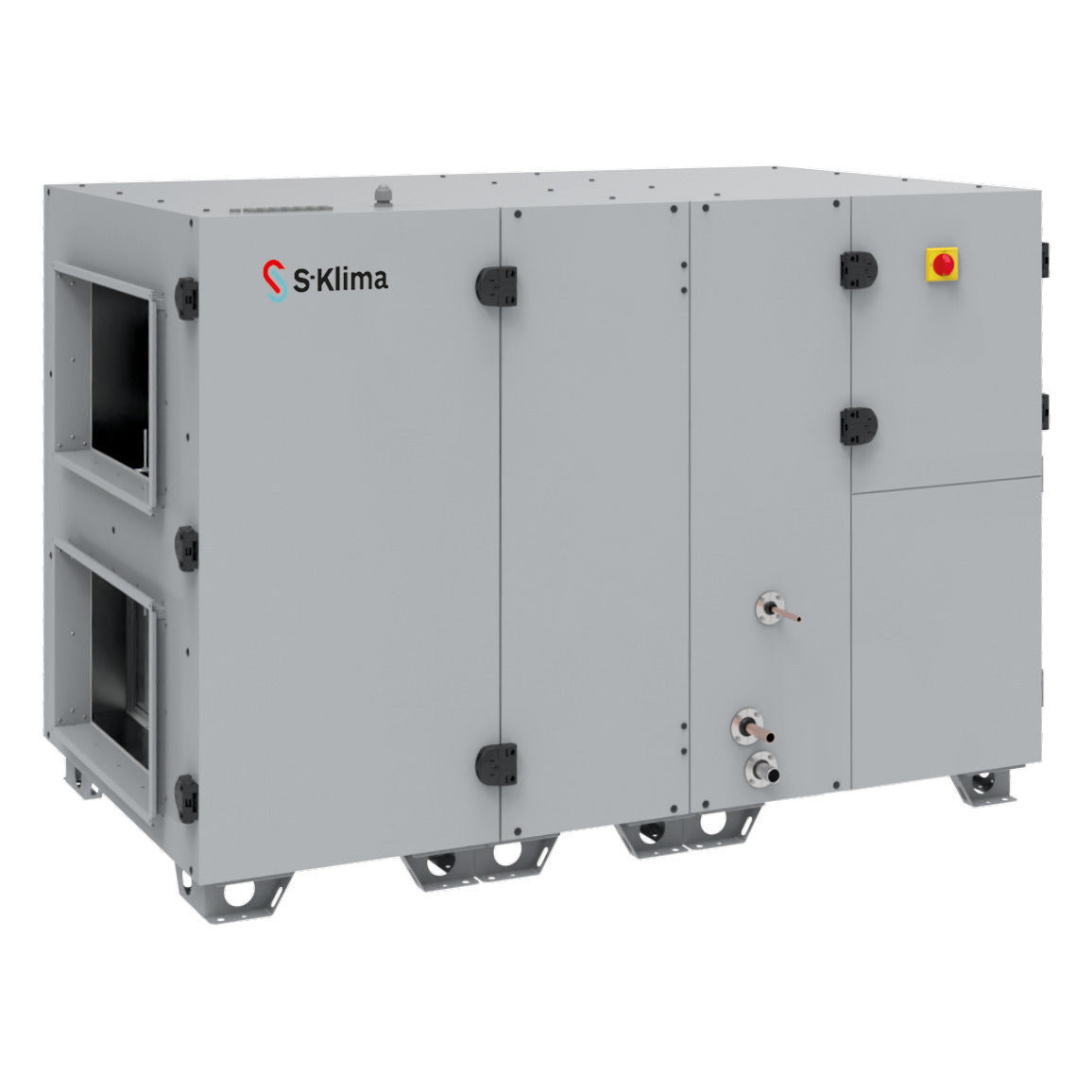

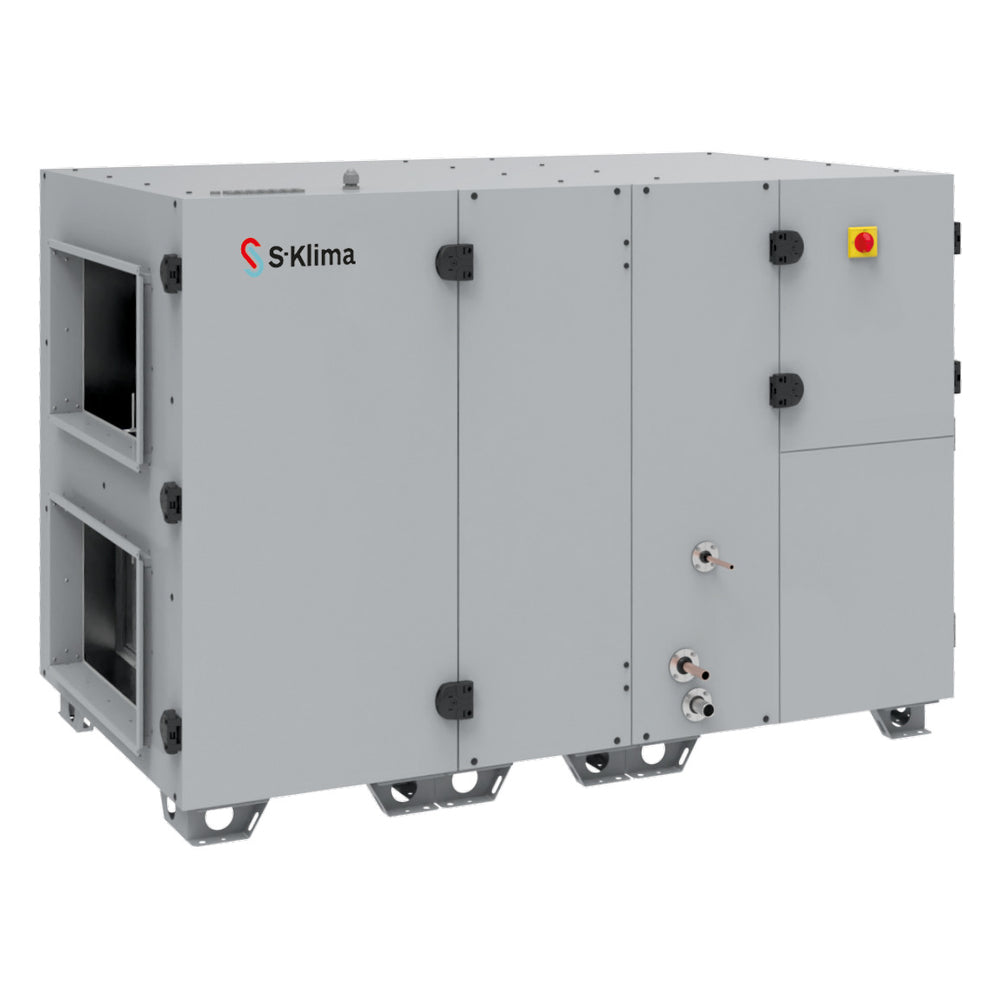

Lüftungsgerät LXH-5-DX-L

Kompaktlüftungsgerät LXH-5-DX-L

Korrosivitätskategorie: C2

Position Anschluss Zuluft: links

Außengerät: FDC250VSA-W

Marke: S-Klima

Gerätekurzbeschreibung

Kompaktlüftungsgerät mit Wärmerückgewinnung durch Gegenstromwärmeübertrager, integriertem Direktverdampfungsregister zum Kühlen und Heizen und integriertem AHU-Kit zur Ansteuerung von Mitsubishi Heavy Industries Klima-Split-Außengeräten.

Geräteserienbeschreibung

Das Kompaktlüftungsgerät verfügt über Gerätefüße zur Aufstellung auf dem Boden, zusätzlich sind optionale Vibrationsdämpfer als Zubehör erhältlich.

Die luftdichte Konstruktion minimiert externe und interne Leckagen. Eine hohe innere Luftdichtheit verhindert, dass Gerüche aus der Abluft in die Zuluft gelangen.

Die Nennluftmengen der LXH-Serie reicht von 600 bis 5.000 m³/h, die Kühlleistung von 5 bis 26 kW und die Heizleistung von 4 bis 22 kW.

Die LXH-Serie gibt es in zwei Korrosivitätskategorien. Die Standardausführung hat die Korrosivitätskategorie C2. Für die Außenaufstellung ist die höherwertige Korrosivitätskategorie C4 und ein Dach, welches als Zubehör erhältlich ist, empfohlen.

Besondere Merkmale

• Integriertes DX-Kühl- und Heizregister

• Über 90 % Wärmerückgewinnung

• Hochwertiges LD50-Gehäuse: bester Wärmebrücken und Luftdichtigkeitsfaktor auf dem Markt

• Effiziente Taschenfilter ePM1 55 % / ePM10 65 %

• Voll integrierte Plug-and-Play-Steuerungskonsole

• Einfacher Zugang zu inneren Bauteilen durch Türen

• Echter Bypass 100 %, Wärmeübertrager abgesperrt

Leistungsdaten

Kühlleistung, Nenn:

21 kW

Luftvolumenstrom, min.:

1.600 m³/h

Kühlleistung, min.:

8 kW

Kühlleistung, max.:

31 kW

Heizleistung, Nenn:

17 kW

Heizleistung, min.:

8 kW

Heizleistung, max.:

26 kW

Luftvolumenstrom, Nenn:

4.000 m³/h

Luftvolumenstrom, max.:

4.600 m³/h

Produktinformation

Korrosivitätskategorie, außen:

C3

Korrosivitätskategorie, innen:

C2

Marke:

S-Klima

Wärmeübertrager Typ :

Gegenstrom-Wärmeübertrager

Abluftfilter (Filterklasse nach ISO 16890):

ISO ePM10 65%

Zuluftfilter (Filterklasse nach ISO 16890):

ISO ePM1 55%

Filtertyp:

Taschenfilter

Dämmung Wandstärke:

50 mm

Gewicht netto:

648 kg

Gewicht brutto:

700 kg

Farbe RAL:

7040

Produktfarbe:

Grau

Ökodesign Daten Lüftung

Antriebsart:

Variable Ventilatordrehzahl

Innere Leckluftrate, max.:

1 %

Internetadresse für Demontageanleitungen:

https: //selectair.s-klima.de

Lüftungsanlage Typ:

NWLA

Optische Filterwarnung:

Drucksensor

Schallleistungspegel Gehäuse (ErP):

55 dB(A)

Wärmerückgewinnungssystem:

Regenerativ

Ökodesign Daten NWLA

Thermische Effizienz (EN 308):

83 %

Luftvolumenstrom (NWLA), Nenn:

1.111 m³/s

Effektive elektrische Leistung (Pnom):

2,40 kW

Innere spezifische Ventilatorleistung von Lüftungsbauteilen (SVLint):

870 W/(m³/s)

Höchste innere spezifische Ventilatorleistung von Lüftungsbauteilen (SVLint_limit):

1.222 W/(m³/s)

Strömungsgeschwindigkeit:

1,25 m/s

Externe Pressung, Nenn (Δps, ext):

400 Pa

Innerer Druckabfall von Lüftungsbauteilen (Δps, int), Zuluft:

312 Pa

Innerer Druckabfall von Lüftungsbauteilen (Δps, int), Abluft:

252 Pa

Statischer Wirkungsgrad Ventilatoren (EU-Verordnung 327/2011), Zuluft:

65 %

Statischer Wirkungsgrad Ventilatoren (EU-Verordnung 327/2011), Abluft:

65 %

Äußere Leckluftrate (CAL(R), bei +400 Pa), max.:

1 %

Äußere Leckluftrate (CAL(R), bei -400 Pa), max.:

1 %

Energieeffizienzklasse Filter:

C

Einsatzbereich

Einsatzgrenze Außenlufttemperatur TK, ohne Frostschutzoption, min.:

-2 °C

Einsatzgrenze Außenlufttemperatur TK, min.:

-23 °C

Einsatzgrenze Außenlufttemperatur TK, max.:

40 °C

Umgebungstemperatur, min.:

-23 °C

Umgebungstemperatur, max.:

40 °C

Einsatzgrenze relative Luftfeuchte, max.:

80 %

Elektrische Daten und Anschlüsse

Netzspannung, Nenn:

400 V

Netzphase:

3 Ph

Netzfrequenz:

50 Hz

Betriebsstrom, Nenn:

8,490 A

Leistungsaufnahme Nenn:

5,090 kW

Absicherung, min.:

12 A

Schutzart:

IP 34

Kältekreislauf

Kältemittel Typ:

R32

Anschlüsse

Position Anschluss Zuluft:

links

Höhe Kanal, Eintritt:

500 mm

Höhe Kanal, Austritt:

500 mm

Breite Kanal, Eintritt:

1.000 mm

Breite Kanal, Austritt:

1.000 mm

Durchmesser Flüssigkeitsleitung:

16 mm

Durchmesser Flüssigkeitsleitung Zoll:

5/8"

Durchmesser Sauggasleitung:

28 mm

Durchmesser Sauggasleitung Zoll:

1 1/8"

Ventilator

Anzahl Ventilatoren:

2 Stk

Ventilator, Drehzahl max. :

3.740 1/s

Externe statische Pressung, Nenn:

400 Pa

Leistungsaufnahme Ventilator:

500 W

Ventilatormotor Typ:

EC

Schallangaben

Schalldruckpegel Gehäuse (Lpa) in 3 m, bei 150 Pa:

29 dB(A)

Schalldruckpegel Gehäuse (Lpa) in 3 m, bei 250 Pa:

32 dB(A)

Schallleistungspegel Gehäuse (Lwa), bei 150 Pa:

52 dB(A)

Schallleistungspegel Gehäuse (Lwa), bei 250 Pa:

55 dB(A)

Abmessungen

Anzahl Sektionen pro Gerät:

4 Stk

Höhe Korpus ohne Teile:

1.400 mm

Breite Korpus ohne Teile:

1.350 mm

Tiefe Korpus ohne Teile:

2.700 mm
