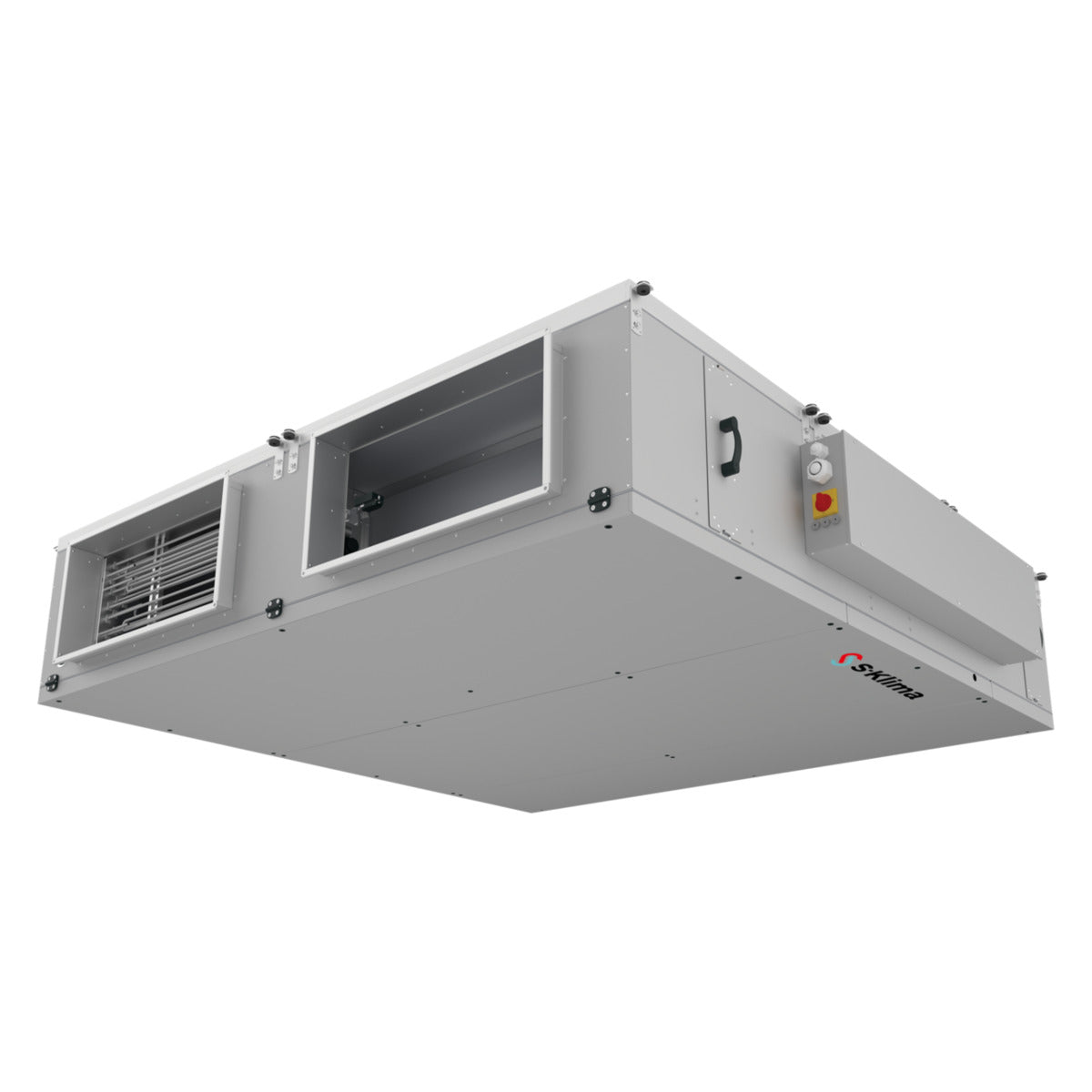

Lüftungsgerät LXU-1-W2-L

230V Anschluss;Nenn-Luftmenge 800 m³/h;Wärmerückgewinnung mit 91
3% Wirkungsgrad

S-Klima | SKU: LXU-1-W2-L | EAN: 4255788403192

4.978,95 €

inkl. MwSt. zzgl. Versand

Die Ökodesign-Richtlinie (ErPD)

Die Ökodesign-Richtlinie (Energy-related Products Directive) stellt hohe Anforderungen an Produkte mit Energieverbrauch. Sie zielt darauf ab, den Energieverbrauch und die Umweltauswirkungen von Produkten über ihren gesamten Lebenszyklus zu minimieren.

Saisonale Effizienzwerte

Die Effizienzwerte werden saisonal bewertet (SEER für Kühlen, SCOP für Heizen). Diese berücksichtigen reale Betriebsbedingungen über eine gesamte Saison — nicht nur Spitzenleistungen unter Laborbedingungen.

Gesetzlicher Hinweis gemäß EU-Verordnung 2024/573:
Die Inbetriebnahme von Split-Klimageräten darf nur von zertifizierten Fachbetrieben durchgeführt werden. Der Käufer erklärt mit dem Kauf, dass er das erworbene Klimagerät ausschließlich von einem entsprechend zertifizierten Kälte-Klima-Fachbetrieb installieren und in Betrieb nehmen lässt.

Dieses Klimagerät enthält fluorierte Kältemittel. Die Installation und Inbetriebnahme darf ausschließlich durch einen zertifizierten Kälte-Klima-Fachbetrieb erfolgen.

Was darf ich selbst machen? Was nur der Fachbetrieb?

✔ Das darfst du selbst:
• Wanddurchbruch bohren und Kernlochbohrung vorbereiten
• Kabelkanal / Leitungsschacht verlegen
• Wandkonsole / Halterung für das Außengerät montieren
• Kondensat-Ablaufschlauch verlegen (ohne Kältemittel-Kontakt)
• Innengerät an der Wandhalterung befestigen (mechanisch)

✘ Nur durch zertifizierten Fachbetrieb:
• Kältemittelleitungen anschließen (Bördeln, Vakuumieren, Befüllen)
• Kältemittelkreislauf in Betrieb nehmen
• Elektrischer Festanschluss (NAV § 13 Abs. 2)
• Dichtigkeitsprüfung durchführen
• Inbetriebnahmeprotokoll erstellen

Rechtsgrundlage: F-Gase-Verordnung (EU) 2024/573, ChemKlimaschutzV, NAV § 13 Abs. 2. Verstöße können mit Bußgeldern bis zu 50.000 € geahndet werden. Siehe auch unsere AGB § 11 — Kältemittel-Klausel.

Fragen? Schreib uns an info@justfyx.com

Beschreibung

Fabrikat: S-Klima Typ: LXU-1-W2-L-I50 Kurzbeschreibung Kompaktlüftungsgerät mit Wärmerückgewinnung durch Gegenstromwärmetauscher und integriertem Warmwassernacherhitzer Nenn-Luftmenge: 800 m³/h thermischer Wirkungsgrad feucht bei Nennbedingungen.*1: 91,3% thermischer Wirkungsgrad trocken - EN 308 *2: 82,2% externe Pressung - Nenn 250 Pa Max.-Luftmenge @ 250 Pa (Erp 2018) 1100 m³/h Min.-Luftmenge @ 150 Pa (Erp 2018) 400 m³/h Nennleistung integrierter Elektronacherhitzer ohne Der gewählte Arbeitspunkt ist dem Produktdatenblatt zu entnehmen. Einsatzgrenzen: - Außenlufttemperaturgrenzen (ohne Frostschutz): -2 .. 40 °C - Außenlufttemperaturgrenzen mit optionalem Vorerhitzer im Luftkanal -40 °C - Grenzen der Umgebungstemperatur: 5 .. 40 °C - Aufstellung Umgebung: Innen oder Außen mit Wetterschutzdach (Zubehör) - Grenzen der Ablufttemperatur +15 °C / +40 °C / 60 % r. F. Frostschutz Optionen: - Mit externem Kanalvorheizregister bis zu -35°C (automatisch geregelt durch die Gerätesteuerung mit 0-10V) - Reduzierung der Zuluft basierend auf der Fortlufttemperatur (bis -15°C) - Dies kann sich negativ auf die Druckverhältnisse im Gebäude auswirken - Frostschutz über Bypass (nur mit W3 – Variante) – bis -23°C Elektrische Daten - Spannungsversorgung: 1 N~, 50 Hz, 230 V - Nennleistung 0,813 kW - Nennstrom 5,22 A - Ventilatoren, Leistungsaufnahme max. 2x 380 W Heizregister - Anzahl Rohreihen: 2 - Hydraulikvolumen 2 l - Max. Betriebsdruck: 2,2 bar - Mediums Temperatur: -40°C bis 110°C: - Anschluß DN15 - Der gewählte Arbeitspunkt ist dem Produktdatenblatt zu entnehmen Ausstattung / Gehäuse - Zuluftfilter ePM 1 70 % (F7) - Abluftfilter ePM 10 55 % (M5) - Gehäuseisolierung 50 mm - Festigkeitsklasse D1(M) - Luftleckageklasse bei -400Pa L1(M) - Luftleckageklasse bei +700Pa L2(M) - Filter Bypass Leckageklasse F9(M) - Farbe RAL 7040, grau - Druckschalter als Filterüberwachung - Installationslage Decke (Aufhängung, Vibrationsdämpfer enthalten), stehend für geringe Einbautiefe (Füße als Zubehör), Boden liegend (Grundrahmen als Zubehör), Außen (Wetterschutzdach als Zubehör) - Bedienseite: Zuluft Seite Links Steuerung: - Integrierte Steuerung MCB - Bedienteil: extern (Zubehör) - Integrierte Zuluft-, Abluft-, und Außenlufttemperatursensoren - Integrierter Abluftfeuchtigkeitssensor (RH) - Kalendermodus. - Verbindung von Brandschutzsignal zur Steuerung. - Luftstrom Regelungstyp: Prozentregelung, Konstanter Luftstrom, Konstanter Druck - BMS Protokolle: Modbus RTU, Modbus TCP/IP via MB-Gateway, BACNET IP via MB-Gateway - CO2 Steuerung möglich über externen Sensor (Zubehör) Ecodesign Daten: - Typologie: NRVU / BVU - Typ des WRS: Rekuperativ - Typ des Antriebs: Variable Geschwindigkeit - Thermal efficiency (EN308): 81.8 % - Nennvolumenstrom NRVU: 0.222 m3/s - Effektive elektrische Leistung: 372 W - SFPint: 633 W/(m3/s) - Maximal interner SFP: 1330 W/(m3/s) - Strömungsgeschwindigkeit 1.07 m/s - Externer Druck normal 250 Pa - Interner Druckabfall durch Komponenten des Lüftungsgeräts 149/154 Pa - Statische Effizienz der verwendeten Ventilatoren nach Verordnung (EU) No 327/2011 48.8/47.1 % - Angegebene maximale interne Leckagerate 1 % - Angegebene max. externe Leckagerate (CAL(R) @ +400 Pa) 1 % - Angegebene max. externe Leckagerate (CAL(R) @ -400 Pa) 1 % - Filterklasse D - Optische Filterwarnung Druckgerät - Schallleistungspegel Gehäuse 58.4 dB(A) - ErP Konformität 2018 Schalldaten - Gehäuse-Schallleistungspegel (Lwa) @ 250 Pa: 58 dB(A) - Gehäuse-Schallleistungspegel (Lwa) @ 150 Pa: 54 dB(A) - Gehäuse-Schalldruckpegel (Lpa) in 3 m @ 250 / 150 Pa: 40 dB(A) / 36 dB(A)

Abmessungen

- Länge x Breite x Höhe 1750 x 1397 x 426 mm - Lüftungsanschluß, B x H: 500 x 250 mm - Gewicht (netto, ohne Verpackung) 241 kg - Gewicht (brutto, mit Verpackung) 301 Kg Anmerkungen: 1) Außenluft -10 °C /60 % r. F. / Abluft 20 °C / 60 % r .F. 2) Außenluft +5 °C / 80 % r. F. / Abluft 25 °C / 27 % r. F. Technische Änderungen und Irrtümer vorbehalten.

Spezifikationen

Fabrikat: S-Klima

Typ: LXU-1-W2-L-I50

Kurzbeschreibung Kompaktlüftungsgerät mit Wärmerückgewinnung durch Gegenstromwärmetauscher und integriertem Warmwassernacherhitzer

Nenn-Luftmenge: 800 m³/h

thermischer Wirkungsgrad feucht bei Nennbedingungen.*1: 91,3%

thermischer Wirkungsgrad trocken - EN 308 *2: 82,2%

externe Pressung - Nenn 250 Pa

Max.-Luftmenge @ 250 Pa (Erp 2018) 1100 m³/h

Min.-Luftmenge @ 150 Pa (Erp 2018) 400 m³/h

Nennleistung integrierter Elektronacherhitzer ohne

Der gewählte Arbeitspunkt ist dem Produktdatenblatt zu entnehmen.

Einsatzgrenzen:

- Außenlufttemperaturgrenzen (ohne Frostschutz): -2 .. 40 °C

- Außenlufttemperaturgrenzen mit optionalem Vorerhitzer im Luftkanal -40 °C

- Grenzen der Umgebungstemperatur: 5 .. 40 °C

- Aufstellung Umgebung: Innen oder Außen mit Wetterschutzdach (Zubehör)

- Grenzen der Ablufttemperatur +15 °C / +40 °C / 60 % r. F.

Frostschutz Optionen:

- Mit externem Kanalvorheizregister bis zu -35°C (automatisch geregelt durch die Gerätesteuerung mit 0-10V)

- Reduzierung der Zuluft basierend auf der Fortlufttemperatur (bis -15°C) - Dies kann sich negativ auf die Druckverhältnisse im Gebäude auswirken

- Frostschutz über Bypass (nur mit W3 – Variante) – bis -23°C

Elektrische Daten

- Spannungsversorgung: 1 N~, 50 Hz, 230 V

- Nennleistung 0,813 kW

- Nennstrom 5,22 A

- Ventilatoren, Leistungsaufnahme max. 2x 380 W

Heizregister

- Anzahl Rohreihen: 2

- Hydraulikvolumen 2 l

- Max. Betriebsdruck: 2,2 bar

- Mediums Temperatur: -40°C bis 110°C:

- Anschluß DN15

- Der gewählte Arbeitspunkt ist dem Produktdatenblatt zu entnehmen

Ausstattung / Gehäuse

- Zuluftfilter ePM 1 70 % (F7)

- Abluftfilter ePM 10 55 % (M5)

- Gehäuseisolierung 50 mm

- Festigkeitsklasse D1(M)

- Luftleckageklasse bei -400Pa L1(M)

- Luftleckageklasse bei +700Pa L2(M)

- Filter Bypass Leckageklasse F9(M)

- Farbe RAL 7040, grau

- Druckschalter als Filterüberwachung

- Installationslage Decke (Aufhängung, Vibrationsdämpfer enthalten), stehend für geringe Einbautiefe (Füße als Zubehör), Boden liegend (Grundrahmen als Zubehör), Außen (Wetterschutzdach als Zubehör)

- Bedienseite: Zuluft Seite Links

Steuerung:

- Integrierte Steuerung MCB

- Bedienteil: extern (Zubehör)

- Integrierte Zuluft-, Abluft-, und Außenlufttemperatursensoren

- Integrierter Abluftfeuchtigkeitssensor (RH)

- Kalendermodus.

- Verbindung von Brandschutzsignal zur Steuerung.

- Luftstrom Regelungstyp: Prozentregelung, Konstanter Luftstrom, Konstanter Druck

- BMS Protokolle: Modbus RTU, Modbus TCP/IP via MB-Gateway, BACNET IP via MB-Gateway

- CO2 Steuerung möglich über externen Sensor (Zubehör)

Ecodesign Daten:

- Typologie: NRVU / BVU

- Typ des WRS: Rekuperativ

- Typ des Antriebs: Variable Geschwindigkeit

- Thermal efficiency (EN308): 81.8 %

- Nennvolumenstrom NRVU: 0.222 m3/s

- Effektive elektrische Leistung: 372 W

- SFPint: 633 W/(m3/s)

- Maximal interner SFP: 1330 W/(m3/s)

- Strömungsgeschwindigkeit 1.07 m/s

- Externer Druck normal 250 Pa

- Interner Druckabfall durch Komponenten des Lüftungsgeräts 149/154 Pa

- Statische Effizienz der verwendeten Ventilatoren nach Verordnung (EU) No 327/2011 48.8/47.1 %

- Angegebene maximale interne Leckagerate 1 %

- Angegebene max. externe Leckagerate (CAL(R) @ +400 Pa) 1 %

- Angegebene max. externe Leckagerate (CAL(R) @ -400 Pa) 1 %

- Filterklasse D

- Optische Filterwarnung Druckgerät

- Schallleistungspegel Gehäuse 58.4 dB(A)

- ErP Konformität 2018

Schalldaten

- Gehäuse-Schallleistungspegel (Lwa) @ 250 Pa: 58 dB(A)

- Gehäuse-Schallleistungspegel (Lwa) @ 150 Pa: 54 dB(A)

- Gehäuse-Schalldruckpegel (Lpa) in 3 m @ 250 / 150 Pa: 40 dB(A) / 36 dB(A)

Abmessungen

- Länge x Breite x Höhe 1750 x 1397 x 426 mm

- Lüftungsanschluß, B x H: 500 x 250 mm

- Gewicht (netto, ohne Verpackung) 241 kg

- Gewicht (brutto, mit Verpackung) 301 Kg

Anmerkungen:

1) Außenluft -10 °C /60 % r. F. / Abluft 20 °C / 60 % r .F.

2) Außenluft +5 °C / 80 % r. F. / Abluft 25 °C / 27 % r. F.

Technische Änderungen und Irrtümer vorbehalten.
