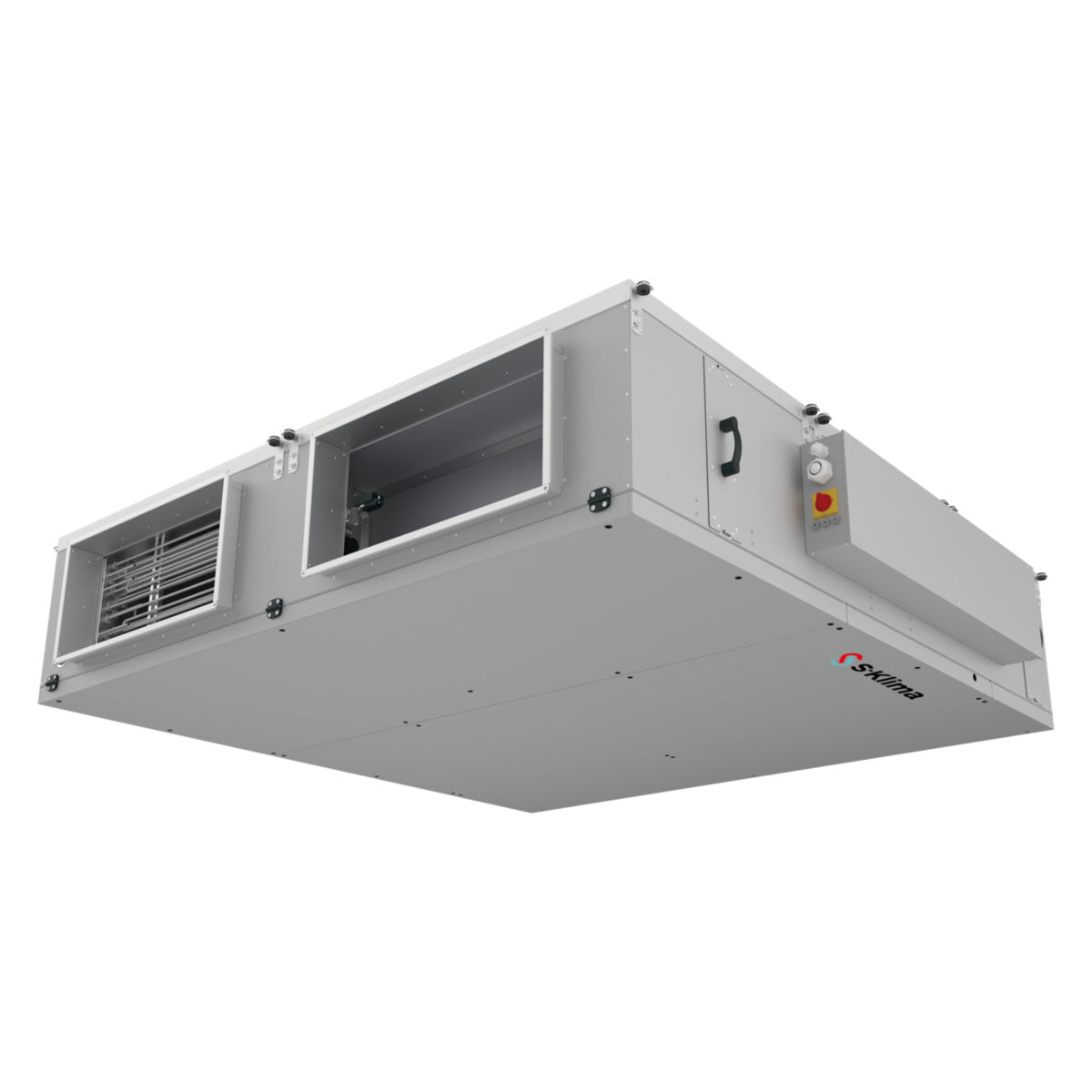

Lüftungsgerät LXU-4-W2-R

Fabrikat: S-Klima

Typ: LXU-4-W2-L-I50

Kurzbeschreibung Kompaktlüftungsgerät mit Wärmerückgewinnung durch Gegenstromwärmetauscher und integriertem Warmwassernacherhitzer

Nenn-Luftmenge: 2500 m³/h

thermischer Wirkungsgrad feucht bei Nennbedingungen.*1: 90%

thermischer Wirkungsgrad trocken - EN 308 *2: 81%

externe Pressung - Nenn 250 Pa

Max.-Luftmenge @ 250 Pa (Erp 2018) 2950 m³/h

Min.-Luftmenge @ 150 Pa (Erp 2018) 1500 m³/h

Nennleistung integrierter Elektronacherhitzer ohne

Der gewählte Arbeitspunkt ist dem Produktdatenblatt zu entnehmen.

Einsatzgrenzen:

- Außenlufttemperaturgrenzen (ohne Frostschutz): -2 .. 40 °C

- Außenlufttemperaturgrenzen mit optionalem Vorerhitzer im Luftkanal -40 °C

- Grenzen der Umgebungstemperatur: 5 .. 40 °C

- Aufstellung Umgebung: Innen oder Außen mit Wetterschutzdach (Zubehör)

- Grenzen der Ablufttemperatur +15 °C / +40 °C / 60 % r. F.

Frostschutz Optionen:

- Mit externem Kanalvorheizregister bis zu -35°C (automatisch geregelt durch die Gerätesteuerung mit 0-10V)

- Reduzierung der Zuluft basierend auf der Fortlufttemperatur (bis -15°C) - Dies kann sich negativ auf die Druckverhältnisse im Gebäude auswirken

- Frostschutz über Bypass (nur mit W3 – Variante) – bis -23°C

Elektrische Daten

- Spannungsversorgung: 3 N~, 50 Hz, 230 V

- Nennleistung 4,25 kW

- Nennstrom 7,22 A

- Ventilatoren, Leistungsaufnahme max. 2x 2,1 kW

Heizregister

- Anzahl Rohreihen: 2

- Hydraulikvolumen 3 l

- Max. Betriebsdruck: 2,2 bar

- Mediums Temperatur: -40°C bis 110°C:

- Anschluß DN15

- Der gewählte Arbeitspunkt ist dem Produktdatenblatt zu entnehmen

Ausstattung / Gehäuse

- Zuluftfilter ePM 1 70 % (F7)

- Abluftfilter ePM 10 55 % (M5)

- Gehäuseisolierung 50 mm

- Festigkeitsklasse D1(M)

- Luftleckageklasse bei -400Pa L1(M)

- Luftleckageklasse bei +700Pa L2(M)

- Filter Bypass Leckageklasse F9(M)

- Farbe RAL 7040, grau

- Druckschalter als Filterüberwachung

- Installationslage Decke (Aufhängung, Vibrationsdämpfer enthalten), stehend für geringe Einbautiefe (Füße als Zubehör), Boden liegend (Grundrahmen als Zubehör), Außen (Wetterschutzdach als Zubehör)

- Bedienseite: Zuluft Seite Links

Steuerung:

- Integrierte Steuerung MCB

- Bedienteil: extern (Zubehör)

- Integrierte Zuluft-, Abluft-, und Außenlufttemperatursensoren

- Integrierter Abluftfeuchtigkeitssensor (RH)

- Kalendermodus.

- Verbindung von Brandschutzsignal zur Steuerung.

- Luftstrom Regelungstyp: Prozentregelung, Konstanter Luftstrom, Konstanter Druck

- BMS Protokolle: Modbus RTU, Modbus TCP/IP via MB-Gateway, BACNET IP via MB-Gateway

- CO2 Steuerung möglich über externen Sensor (Zubehör)

Ecodesign Daten:

- Typologie: NRVU / BVU

- Typ des WRS: Rekuperativ

- Typ des Antriebs: Variable Geschwindigkeit

- Thermal efficiency (EN308): 80,8 %

- Nennvolumenstrom NRVU: 0.694 m3/s

- Effektive elektrische Leistung: 1600 W

- SFPint: 851 W/(m3/s)

- Maximal interner SFP: 125728 W/(m3/s)

- Strömungsgeschwindigkeit 1,43 m/s

- Externer Druck normal 250 Pa

- Interner Druckabfall durch Komponenten des Lüftungsgeräts 166/127 Pa

- Statische Effizienz der verwendeten Ventilatoren nach Verordnung (EU) No 327/2011 34,9/33,9 %

- Angegebene maximale interne Leckagerate 1 %

- Angegebene max. externe Leckagerate (CAL(R) @ +400 Pa) 1 %

- Angegebene max. externe Leckagerate (CAL(R) @ -400 Pa) 1 %

- Filterklasse D

- Optische Filterwarnung Druckgerät

- Schallleistungspegel Gehäuse 64,3 dB(A)

- ErP Konformität 2018

Schalldaten

- Gehäuse-Schallleistungspegel (Lwa) @ 250 Pa: 65 dB(A)

- Gehäuse-Schallleistungspegel (Lwa) @ 150 Pa: 64 dB(A)

- Gehäuse-Schalldruckpegel (Lpa) in 3 m @ 250 / 150 Pa: 47 dB(A) / 46 dB(A)

Abmessungen

- Länge x Breite x Höhe 2250 x 2370 x 540 mm

- Lüftungsanschluß, B x H: 750 x 350 mm

- Gewicht (netto, ohne Verpackung) 430 kg

- Gewicht (brutto, mit Verpackung) 515 Kg

Anmerkungen:

1) Außenluft -10 °C /60 % r. F. / Abluft 20 °C / 60 % r .F.

2) Außenluft +5 °C / 80 % r. F. / Abluft 25 °C / 27 % r. F.

Technische Änderungen und Irrtümer vorbehalten.
