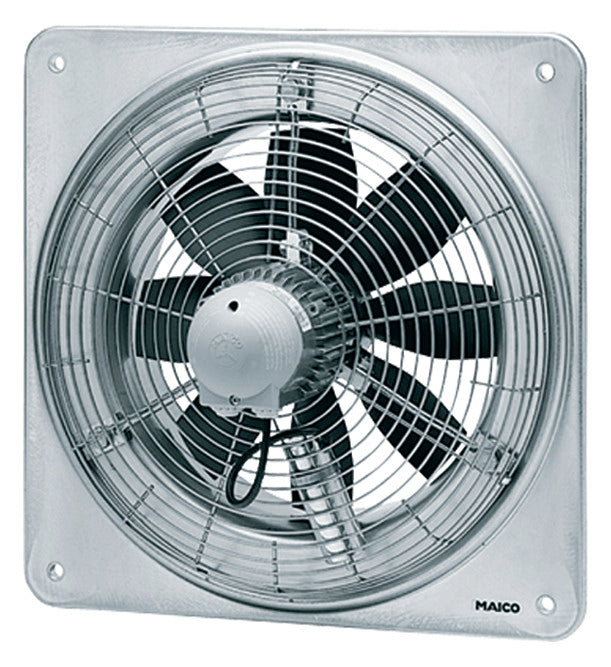

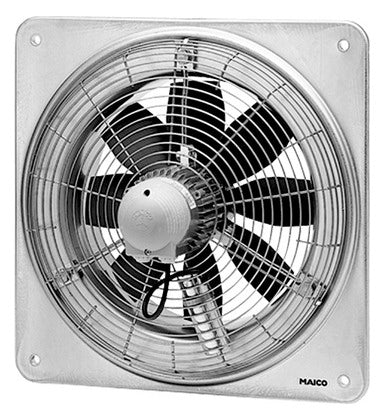

MAICO Axial-Wandventilator 400mm 400V DZQ 40/42 B 9500cbm/h 1485Upm IP55 60°C

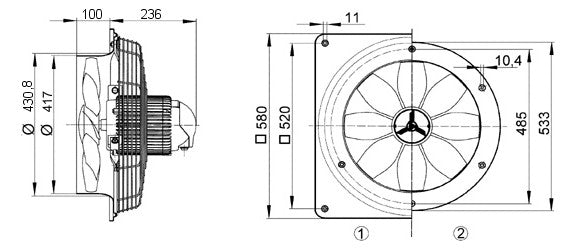

Artikel: DZQ 40/42 B. Ausführung: Quadratische Wandplatte. Fördervolumen: 4490 m3/h / 8960 m3/h. FördervolumenNenn: 3270 m3/h / 6700 m3/h / im opt. Wirkungsgrad. Druck pfs, Nenn: 95 Pa - 350 Pa - im opt. Wirkungsgrad. Drehzahl nNenn: 1480 1/min - 2920 1/min - im opt. Wirkungsgrad. Drehzahl: 1518 1/min / 2944 1/min. Laufradtyp: axial. Drehzahlsteuerbar: ja. Reversierbarkeit: ja. Spannungsart: Drehstrom. Bemessungsspannung: 400 V. Netzfrequenz: 50 Hz. Nennleistung: 245 W / 1585 W / im opt. Wirkungsgrad. INenn: 0,75 A / 2,6 A / im opt. Wirkungsgrad. IMax: 4,3 A. Schutzart: IP 55. Wärmeklasse: F. Polumschaltbar: ja. Polanzahl bei hoher Drehzahl: 2. Polanzahl bei niedriger Drehzahl: 4. Netzzuleitung: 5 / 1,5 mm2. Einbauort: Wand / Decke. Einbauart: Aufputz. Einbaulage: waagerecht / senkrecht. Material: Stahlblech, verzinkt. Farbe: silber. Gewicht: 22,42 kg. Gewicht mit Verpackung: 25,42 kg. Nennweite: 400 mm. Breite: 580 mm. Höhe: 580 mm. Tiefe: 336 mm. Breite mit Verpackung: 610 mm. Höhe mit Verpackung: 610 mm. Tiefe mit Verpackung: 400 mm. Fördermitteltemperatur bei Nennstrom: 60 G C. Fördermitteltemperatur bei IMax: -20 G C bis 60 G C. Verpackungseinheit: 1 Stück. Gesamteffizienz e: 41,1 %. Messkategorie: A. Effizienzkategorie: statisch. Effizienzgrad N: 46,2. VSD erforderlich: nein. Herstellungsjahr: siehe Typenschild. Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen. PBEP / FördervolumenBEP / Pfs, BEP: 1,585 kW / 6700 m3/h / 350 Pa. nBEP: 2920 1/min. spezifisches Verhältnis: ca. 1. Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung. Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung. Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -. SchallleistungspegelLWA7: 78 dB(A) / 94 dB(A). Verschlussklappe: ohne.

Downloads

• Datenblatt
• Schaltbild
• CE-Konformitätserklärung
• 3D-Daten
• 3D-Daten
• 3D-Daten
• 3D-Daten
• Montageanleitung
