Medienkonverter 1xRJ45 10/100 - 1xLWL SC 100 Singlemode 20km

Medienkonverter 1xRJ45 10/100 - 1xLWL SC 100 Singlemode 20km

• Min. Umgebungstemperatur: -10
• BEST. NR.: QLFVT2201
• LxBxH mm: 94x71x26
• Faser: Singlemode
• Max. Umgebungstemperatur: 55
• Optionales Zubehör: HLP23CC02F;HLP23LC02F;HLP24CC02F;HLP24LC02F;H6GTG02K0G
• Produkt: Medienkonverter
• Geschwindigkeit: 10/100Mbps
• VE: 36
• Verpackungseinheit: 1
• PREG: 5900
• Nettogewicht (kg/m): 0,42

Konverter 10/100TX-FXSC SM20km

SCHRACK-Info

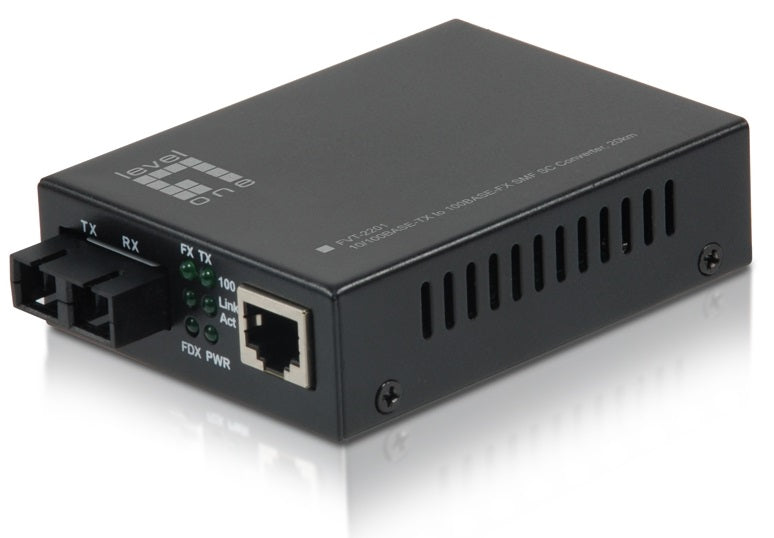

Der Medienkonverter QLFVT2201- MMF SC kann Netzwerksignale zwischen Kupfer- und Glasfaser basierten Netzwerken konvertieren.

Der Konverter ist mit einem 10/100Base-TX-RJ-45 Port ausgestattet, unterstützt Vollduplex- und Halbduplex-Switch-Konnektivität und automatische 10Base-T und 100Base-TX-Erkennung.

Bei Einsatz im Singlemodus mit Glasfaserverkabelung kann die Netzwerkreichweite auf bis zu 20 km erweitert werden.

Das Gerät besitzt integrierte Dip-Schalter zur einfachen Konverterkonfiguration, basiert auf dem intelligenten LFP (Link Fault Pass-through), wodurch der Konverter sowohl Glasfaser- als auch Kupferanschlüsse bezüglich Signalverlust überwachen kann.

Der QLFVT2201- kann bei Temperaturen von -10°C bis 55°C arbeiten.

Der Konverter kann als autonomes System oder als Einsteckmodul im CHV-2000 19-Zoll-Konverter-Rack, das bis zu 14 Geräte zur Nutzung in einem zentralen Verteilerschrank aufnehmen kann, genutzt werden.

Hauptmerkmale

• Überträgt Daten von 10/100Base-TX-Kupfer zu Glasfaserschnittstellen
• Singlemode-Glasfasern mit SC-Anschluss zur Übertragung auf bis zu 20 km
• Integrierte LFP- (Link Fault Pass-through) (LCCF/LLR) Technologie
• IEEE 802.3x Überwachung schützt vor verloren gegangenen Paketen und sorgt für zuverlässige Datenübertragung
• Kippschalter zur angepassten Konfiguration
• Unterstützt Übertragung mit geringer Zeitverzögerung
• Unterstützt Übertragung extralanger Pakete bis 1,6 kB
• -10°C ~ 55°C Betriebstemperaturbereich

Funktioniert Mit

• CHV-2000
• 14-Slot Media Konverter Gehäuse

• FVT-2401
• 10/100BASE-TX-zu-100BASE-FX SMF SC Converter, 40km

TECHNISCHE DATEN

• Standards & Protokolle:
• IEEE 802.3 10-BASE-T, Ethernet
• IEEE 802.3u 100-BASE-TX, Fast Ethernet
• IEEE 802.3x Flow Control (full-duplex flow control)

• Steckverbinder und Verkabelung:
• 1 x 100Base-FX Multi-mode duplex SC
• Fiber Kabel: 8.3/125um, 9/125um, 10/125um
• 1 x 10/100Base-FX RJ-45, auto MDI/MDIX und Auto-Negotiation
• CAT-5 Twisted Pair Kabel

• Wellenlänge:
• 1310 nm

• Indikator:
• PWR, TX (FDX, 100, Link/Act), FX (102, Link/Act)

• Übertragungsmethode:
• Store-and-Forward (Default)

• Leistung:
• DC 5V/1A

• Allgemein:
• DIP Switch 1: LFP-Funktion
• DIP Switch 2: Übertragungsmodus
• DIP Switch 3: Auto/Force der UTP-Port-Arbeitsmodus
• DIP Switch 4: 10/100M für UTP-Port
• DIP Switch 5: Voll-/Halbduplex-Modus für UTP Port
• DIP Switch 6: Normalerweise geschlossen

• Reichweite:
• Fiber Verbindung bis zu 20 km

• Temperatur:
• Lagerung: -40°C ~ 75°C
• Betrieb: -10°C ~ 55°C

• Luftfeuchtigkeit (nicht kondensierend):
• Lagerung: 5 ~ 90 %
• Betrieb: 5 ~ 90 %

• Abmessungen (B x T x H):
• 71 x 94 x 26 mm

• Gewicht:
• 420g

• Zertifizierung:
• FCC, CE, RoHS

• Einsatz:
• Tisch, Fahrgestellt montiert

Bestellinformation

• QLFVT2001-

Verpackungsinhalt

• QLVT2001-
• Netzadapter
• Kurzanleitung zur Installation
