ELTAKO Messwandlerzähler B 5A elektr 5A – DSZ15WD-3x5A MID digi geeicht Vierleit

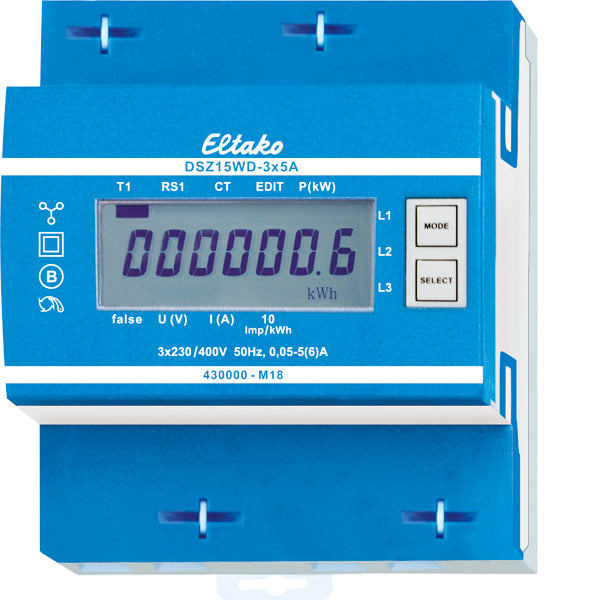

Wandler-Drehstromzähler mit setzbarem Wandlerverhältnis und MID. Maximalstrom 3x5A, Stand-by-Verlust nur 0,5 Watt je Pfad. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 4 Teilungseinheiten = 70mm breit, 58mm tief. Genauigkeitsklasse B (1%). Mit S0-Schnittstelle. Dieser Drehstromzähler misst die Wirkenergie anhand der durch die Wandler fließenden Ströme. Der Eigenverbrauch von nur maximal 0,5 Watt Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt. Es können 1, 2 oder 3 Wandler mit Sekundärströmen bis zu 5A angeschlossen werden. Der Anlaufstrom beträgt 10mA. Der N-Anschluss muss vorhanden sein. Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden. Der Leistungsbezug wird mit einem 10-mal je kWh blinkenden Balken im Display angezeigt. Rechts neben dem Display befinden sich die Tasten MODE und SELECT, mit welchen gemäß Bedienungsanleitung im Menü geblättert wird. Zunächst schaltet sich die Hintergrundbeleuchtung ein. Danach können die Gesamt-Wirkenergie, die Wirkenergie des rücksetzbaren Speichers sowie die Momentanwerte Leistung, Spannung und Strom je Außenleiter angezeigt werden. Außerdem kann des Wandlerverhältnis eingestellt werden. Ab Werk ist es mit 5:5 eingestellt und mit einer Brücke über die mit 'JUMPER' gekennzeichneten Anschlussklemmen verriegelt. Das Wandlerverhältnis wird durch Entfernen der Brücke und Neueinstellung gemäß Bedienungsanleitung dem installierten Wandler angepasst. Danach wird es mit der Brücke wieder verriegelt. Einstellbar sind die Wandlerverhältnisse 5:5, 50:5, 100:5, 150:5, 200:5, 250:5, 300:5, 400:5, 500:5, 600:5, 750:5, 1000:5, 1250:5 und 1500:5. Fehlermeldung (false): Bei fehlendem Außenleiter oder falscher Stromrichtung werden false und der entsprechende Außenleiter im Display angezeigt. Achtung! Vor Arbeiten an den Stromwandlern die Spannungspfade des Zählers freischalten.

Highlights

• Geeicht
• Frequenz: 50-50 Hz
• Montageart: REG
• Breite: 70 mm
• Tiefe: 58 mm
• Höhe: 82 mm
• Schutzart (IP): IP20

Produktdaten

• Hersteller: Eltako
• Artikelnummer: 3291746
• Hersteller-Art.-Nr.: DSZ15WD-3x5A MID
• EAN: 4010312501641
• Mengeneinheit: Stück
• VPE: 1
• Weitere Infos: Varianten: 0, Zubehör: 0, Häufig zusammen gekauft: 11
