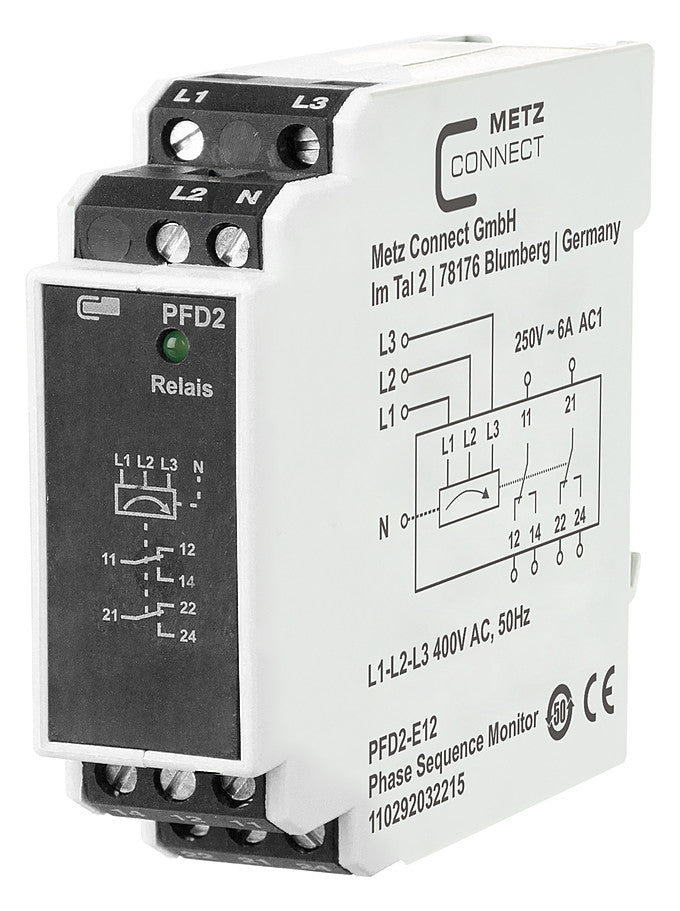

METZ CONNECT Phasenwächter AC 400V 110292032215 min.Ansp=5s max.Ansp=5s

Metz  |  SKU: 4882155  |  EAN: 4250184118176
120,33 €
inkl. MwSt. zzgl. Versand

METZ CONNECT Phasenwächter AC 400V 110292032215 min.Ansp=5s max.Ansp=5s ist auf Lager und wird versandt, sobald es wieder verfügbar ist

  • American Express
  • Apple Pay
  • Google Pay
  • Maestro
  • Mastercard
  • PayPal
  • Shop Pay
  • Union Pay
  • Visa
  • Lieferzeit: 2-5 Werktage, bei Bestellung bis 11 Uhr erfolgt der Versand am gleichen Tag (an Werktagen)
  • Versicherter Versand
    Kostenloser DE-Versand ab 200€
  • Zertifizierte Markenqualität - geprüft & zertifiziert (VDE, CE, RoHS)

Dokumente

Beschreibung

Das Überwachungsrelais zur Überwachung der richtigen Phasenfolge L1-L2-L3 (Drehsinn rechts) und Überwachung der einzelnen Phasenspannungen auf Totalausfall. Die zu überwachenden Phasenspannungen werden an die Klemmen L1-L2-L3 angeschlossen, die Klemmen 11, 14 oder 21, 24 der Relaisausgangskontakte werden vor die Erregerspule des Motor-Schaltschützes vorgeschaltet. Bei richtiger Phasenfolge schaltet das Ausgangsrelais ein (grüne LED an). Bei Totalausfall einer Phase fällt das Ausgangsrelais in seine Ruhelage zurück (grüne LED aus). Eine besondere Versorgungsspannung für das Überwachungsrelais ist nicht erforderlich. Das Gerät ist nur dann mit N zu verbinden, wenn die drei zu überwachenden Phasen über einen Stromkreis (z.B. Temperaturüberwachung o.ä.) mit N verbunden sind.

Downloads

Technische Details

  • Ausführung des elektrischen Anschlusses: Schraubanschluss
  • Mit abnehmbaren Klemmen: Nein
  • Funktion Phasenfolgeüberwachung: Ja
  • Funktion Phasenausfallerkennung: Ja
  • Funktion Unterspannungserkennung: Nein
  • Funktion Überspannungserkennung: Nein
  • Funktion Asymmetrieerkennung: Nein
  • Spannungsmessbereich: 400 V
  • Anzahl der Kontakte als Wechsler: 2
  • Breite: 22,5 mm
  • Höhe: 75 mm
  • Tiefe: 100 mm
  • Spannungsart der Versorgungsspannung: AC
  • Spannungsart der Betriebsspannung: AC
