Missel Abzweig 88 Grad für SML-Rohr MSA 4-R90-A 80 x 80 | 252-8888

Missel Abzweig 88 Grad für SML-Rohr MSA 4-R90-A 80 x 80, Artikelnummer 252-8888.

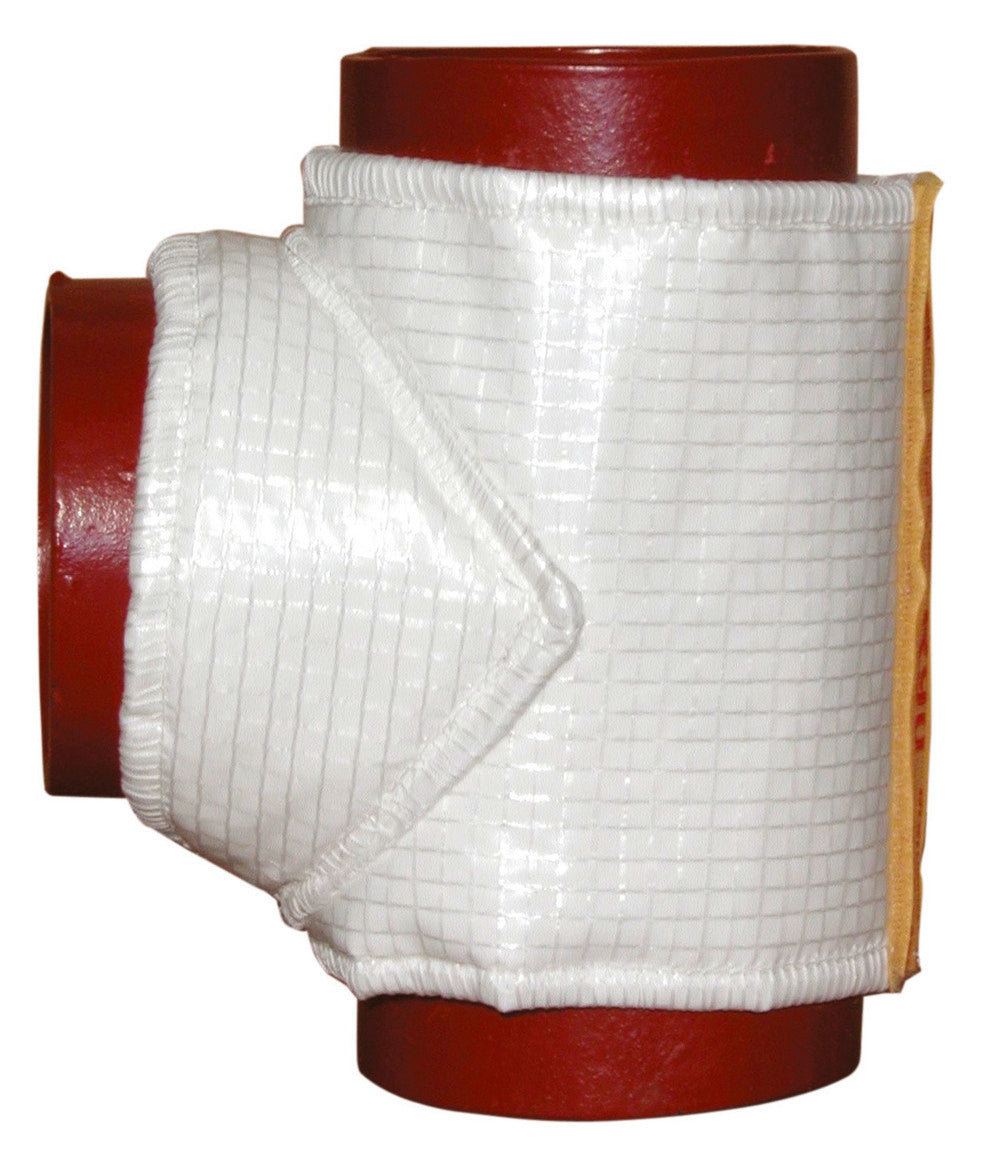

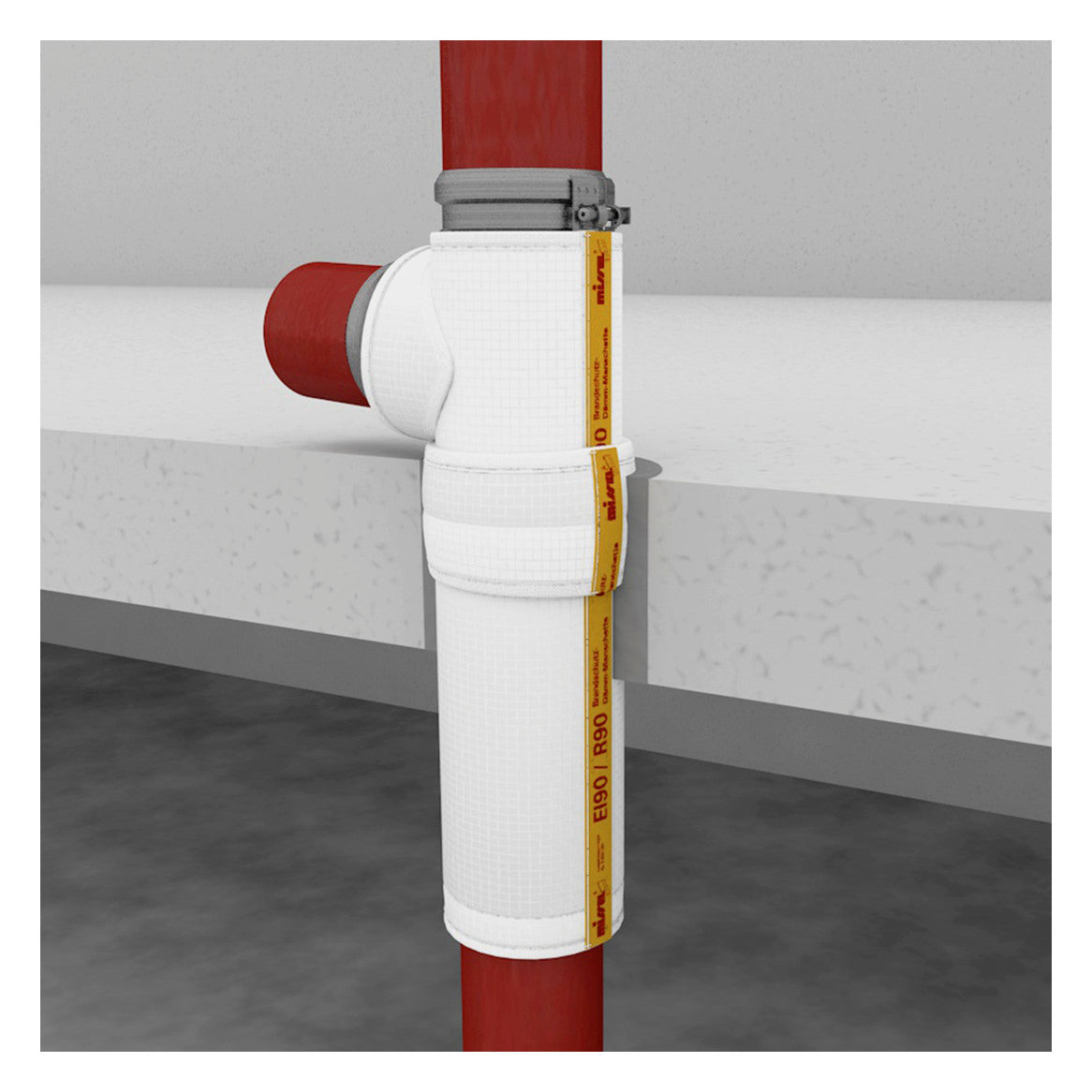

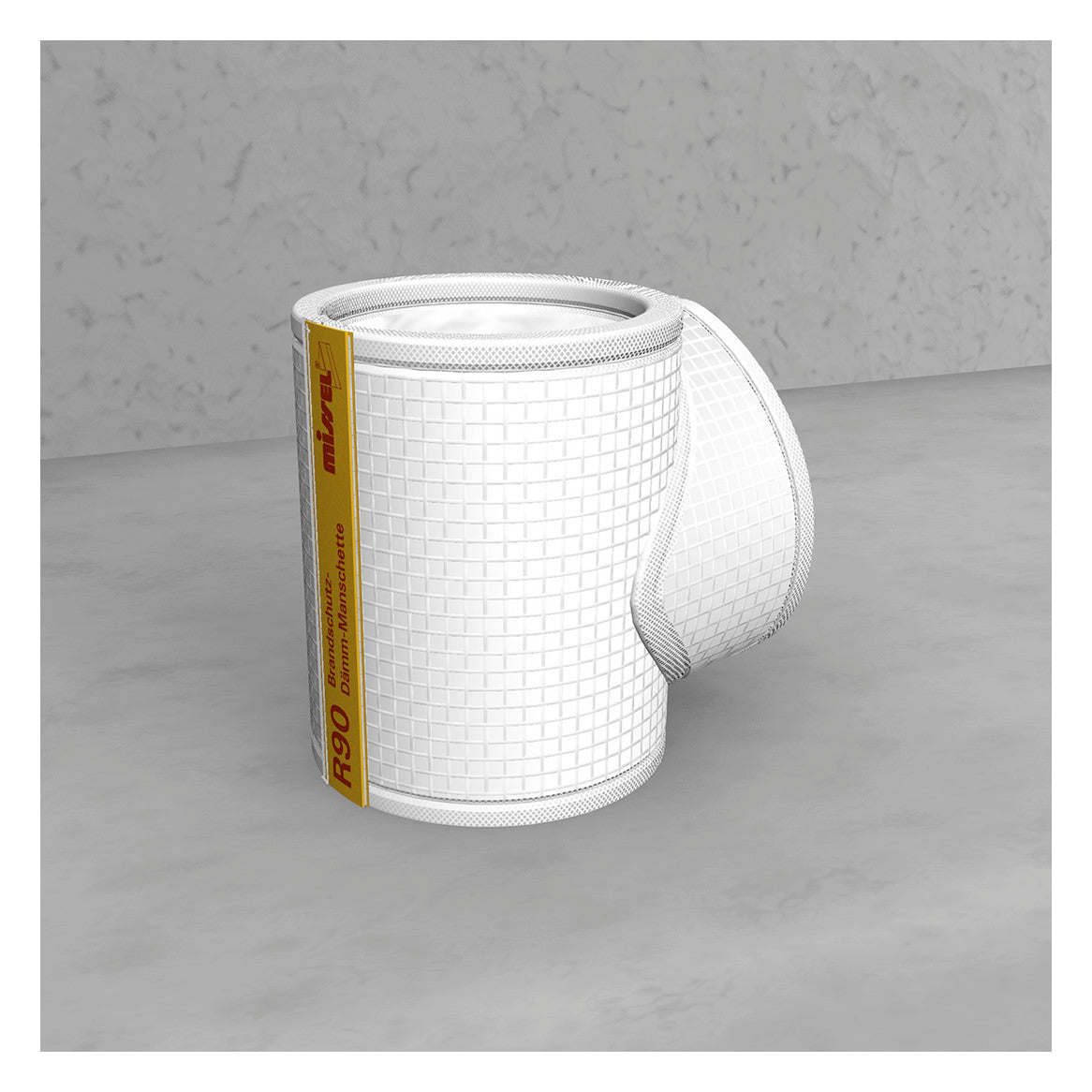

• Brandschutz-Dämm-Manschette MSA 4-R90 Brandschutz-Dämm-Manschette körperschallentkoppelt für gusseiserne Abwasserleitungen da<160mm (DN 150) 13 mm dickes Dämmmaterial zur Körperschallentkoppelung, offene nahtverstärkte Manschette mit integriertem Schnellverschluss Feuerwiderstandsklasse R30, R60, R90 und R 120 nach DIN 4102-11, außen verstärkt durch eine reißfeste Gittergewebefolie, Gittergewebe an den Kreuzungspunkten verknotet. Innenseite mit einer Gleitfolie ausgerüstet.
• Die Ausführung muss nach ABP Nr. P-BWU03-I 17.6.4 MPA Stuttgart ETA-12/0565, Merkblatt Brandschutz erfolgen. Die ordnungsgemäße Ausführung ist vom Unternehmer nach Abschluss der Arbeiten durch eine Übereinstimmungserklärung zu bescheinigen. Jede Rohrabschottung ist mit einem Kennzeichungsschild dauerhaft zu kennzeichnen. Das Schild ist jeweils neben der Rohrabschottung am Bauteil zu befestigen.
• Beim Anbieten gleichwertiger, alter- nativer Produkte sind folgende wesentliche Produktmerkmale zu beachten und dem Auftraggeber schriftlich durch Herstellernachweise zu dokumentieren: - robuste, reißfeste Oberfläche um Beschädigungen in der Bauphase vor- zubeugen, dies dient der Vermeidung von Körperschallbrücken - geringe Materialstärke von 13 mm für platzsparenden Einbau um somit über die dadurch größeren Zwischenabstände von Manschette zu Manschette eine saubere, sichtbare Feuer- und Rauch- gasdichte Verfüllung des Bauteils zu gewährleisten. - einfache und Schnelle Verarbeitung durch werkzeuglosen Schnellverschluss sowie passende Formteile für Bögen Abzweige etc. zur Reduzierung der Verarbeitungszeiten - innere Gleitfolie zur Sicherung der Verschiebefähigkeit der Manschetten auf dem Rohr zur schnellen Montage und zur Vermeidung von Betriebs- geräuschen Spezialvlies, Baustoffklasse nach DIN 4102 : A1 Spezialvlies, Schmelzpunkt nach DIN 4102>1000 C Wärmeleitfähigkeit nach DIN 52612: Lambda (40 C) = 0,040 W/(m*K) Baulänge: 500 mm, 2 x 350 mm 2 x 500 mm und 2 x 1000 Dicke: 13 mm Rohr-Nennweite (DN): 50
• 150 Formstücke: Abzweig 45 , Abzweig 88 Bogen 45 , Bogen 88 , Verbinder Eckabzweig, Doppelabzweig Kombinationsabzweig
• Bezugsnachweis: Kolektor Insulation GmbH Max-Planck-Str. 23 70736 Fellbach/Stuttgart Tel.:+49 (0)711/5308-0 Fax:+49 (0)711/5308-128 e-mail: insulation@kolektor.com Internet: www.kolektor-insulation.com

Technische Daten
