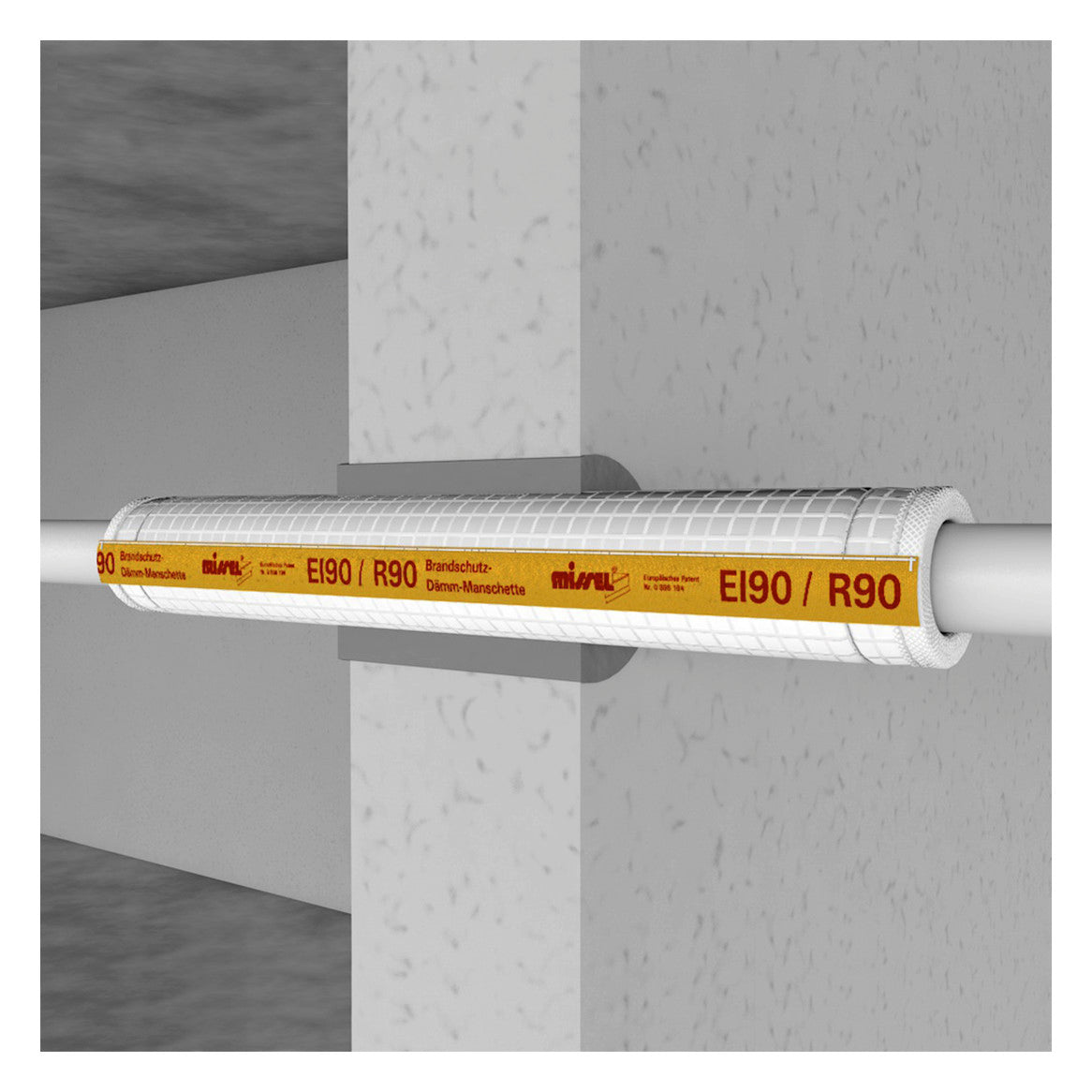

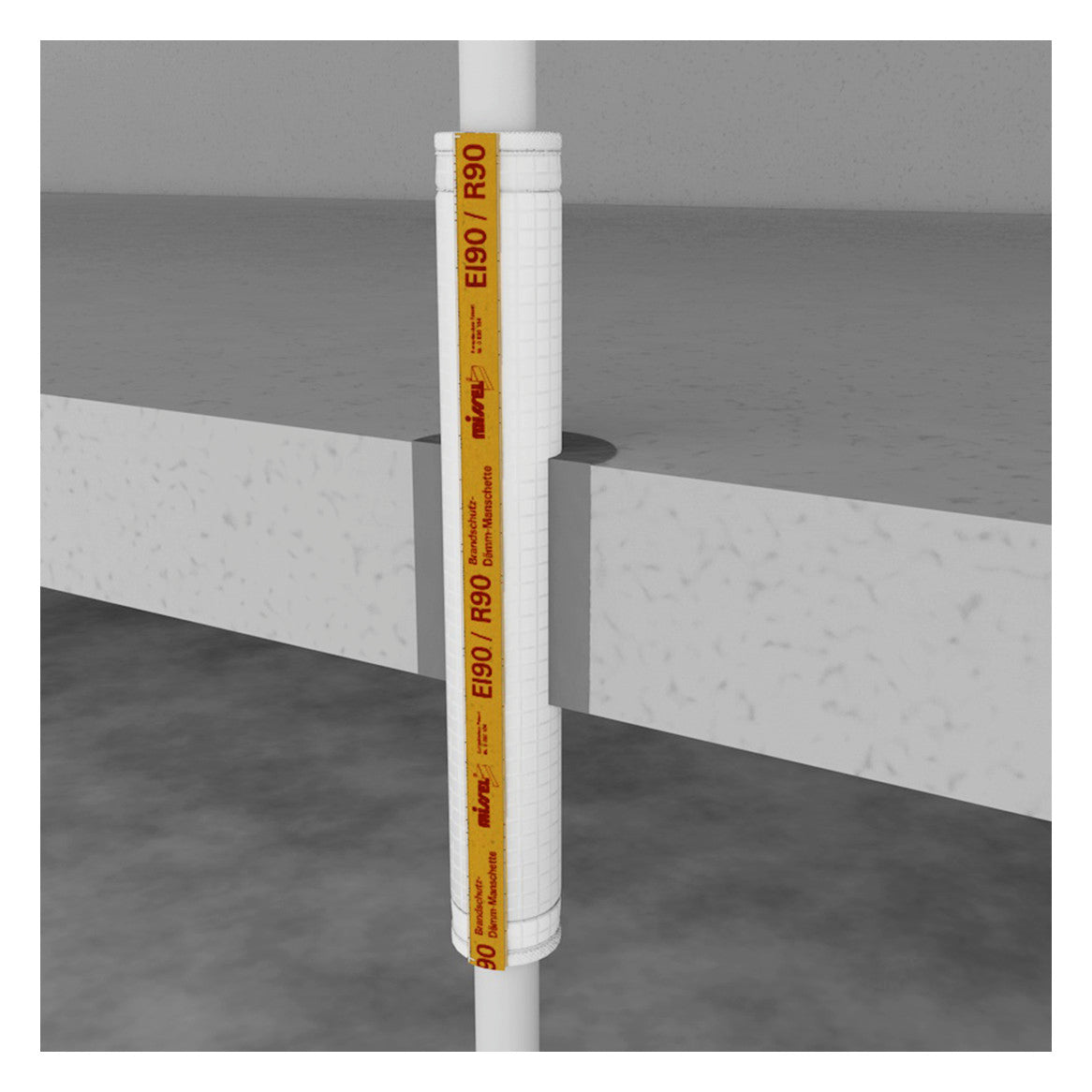

Missel Brandschutz-Dämm-Manschette R90 BL 350 mm, 54 mm, f. Stahl-/Kst-Rohr | 252-3054

Missel Brandschutz-Dämm-Manschette R90 BL 350 mm, 54 mm, f. Stahl-/Kst-Rohr, Artikelnummer 252-3054.

• Brandschutz-Dämm-Manschette BSM-R90 Brandschutz-Dämm-Manschette körperschallentkoppelt für Stahlrohrleitungen bis DN 150 Kupferrohrleitungen bis DN 80 sowie Mehrschichtverbund- und Kunststoffrohrleitungen bis DN 40. Anwendung nach ABP Nr. P-BWU03-I 17.6.4 MPA Stuttgart ETA-12/0565, Merkblatt Brandschutz offene, nahtverstärkte Manschette mit integriertem Schnellverschluss Feuerwiderstandsklasse R30, R60, R90 und R120 nach DIN 4102-11, außen verstärkt durch eine reißfeste Gittergewebefolie, Gittergewebe an den Kreuzungspunkten verknotet. Innenseite mit einer Gleitfolie ausgerüstet. Die Ausführung muss nach ABP Nr. P-BWU03-I 17.6.4 MPA Stuttgart ETA-12/0565, Merkblatt Brandschutz erfolgen. Die ordnungsgemäße Ausführung ist vom Unternehmer nach Abschluss der Arbeiten durch eine Übereinstimmungserklärung zu bescheinigen. Jede Rohrabschottung ist mit einem Kennzeichungsschild dauerhaft zu kennzeichnen. Das Schild ist jeweils neben der Rohrabschottung am Bauteil zu befestigen. Beim Anbieten gleichwertiger, alter- nativer Produkte sind folgende wesentliche Produktmerkmale zu beachten und dem Auftraggeber schriftlich durch Herstellernachweise zu dokumentieren: - robuste, reißfeste Oberfläche um Beschädigungen in der Bauphase vor- zubeugen, dies dient der Vermeidung von Körperschallbrücken - geringe Materialstärke von 13 mm für platzsparenden Einbau um somit über die dadurch größeren Zwischenabstände von Manschette zu Manschette eine saubere, sichtbare Feuer- und Rauch- gasdichte Verfüllung des Bauteils zu gewährleisten. - einfache und schnelle Verarbeitung durch werkzeuglosen Schnellverschluss sowie passende Formteile für Bögen Abzweige etc. zur Reduzierung der Verarbeitungszeiten - innere Gleitfolie zur Sicherung der Verschiebefähigkeit der Manschetten auf dem Rohr zur schnellen Montage und zur Vermeidung von Betriebs- geräuschen Spezialvlies, Baustoffklasse nach DIN 4102 : A1 Spezialvlies, Schmelzpunkt nach DIN 4102>1000 C Wärmeleitfähigkeit nach DIN 52612 Lambda (40 C) = 0,040 W/(m*K) Baulänge: 350 mm, 500 mm 700 mm bzw. 1000 mm Dicke: 13 mm Rohr-Nennweite: Kupfer (DN): 10
• 80 Stahl (DN): 8
• 150 Kunststoff (DN): 8
• 40
• Bezugsnachweis: Kolektor Insulation GmbH Max-Planck-Str. 23 70736 Fellbach/Stuttgart Tel.:+49 (0)711/5308-0 Fax:+49 (0)711/5308-128 e-mail: insulation@kolektor.com Internet: www.kolektor-insulation.com
