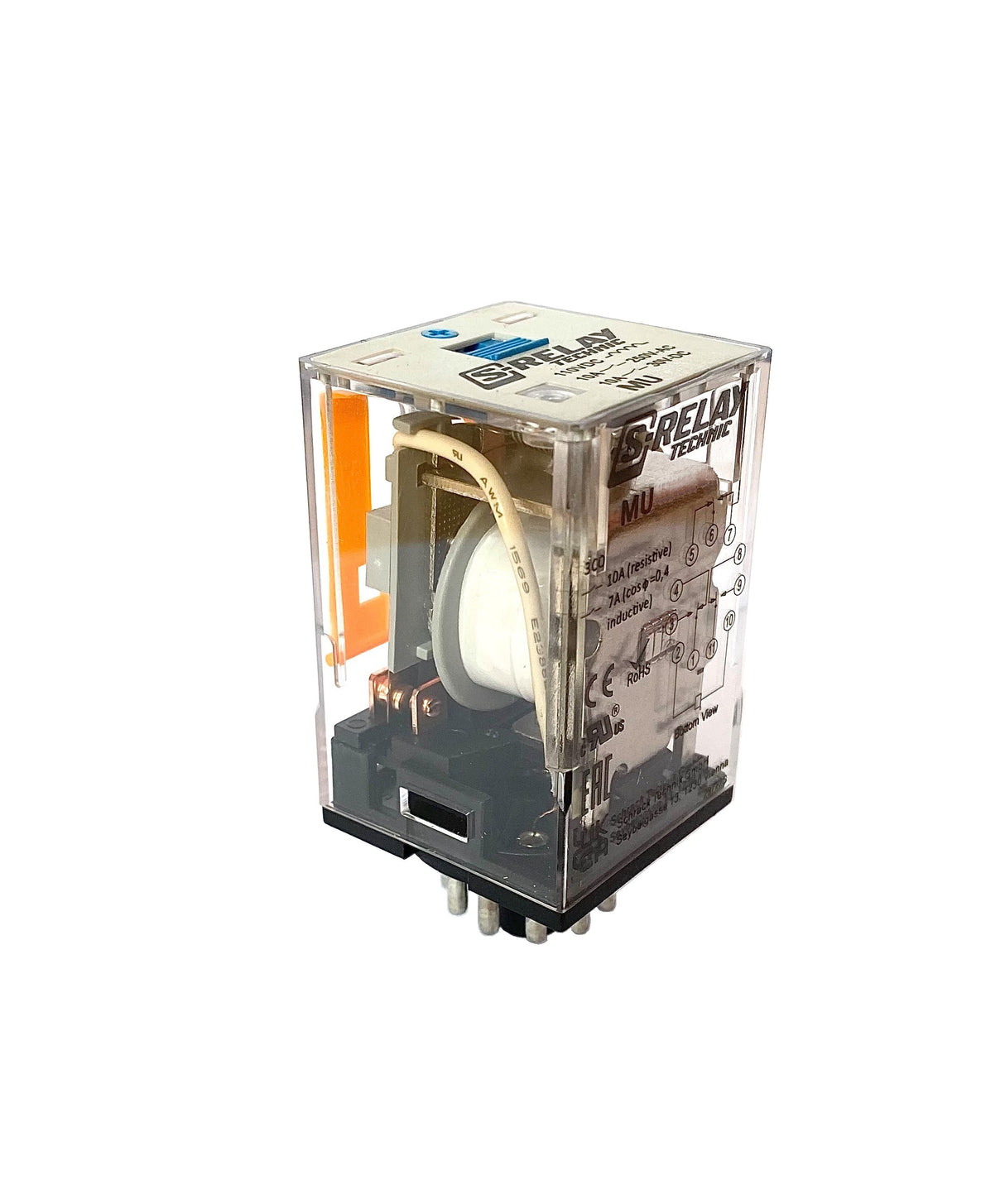

Multimode-Relais, 3 Wechsler, 10A, 220VDC, 11-polig, htv

Name: Multimode-Relais, 3 Wechsler, 10A, 220VDC, 11-polig, htv
Brand: Schrack Technik GmbH
SKU: MU331220
Price: 17.99 EUR
Availability: InStock

Schrack Technik GmbH | SKU: MU331220 | EAN: 9004840905236

17,99 €

inkl. MwSt. zzgl. Versand

Lieferzeit: 2-5 Werktage, bei Bestellung bis 11 Uhr erfolgt der Versand am gleichen Tag (an Werktagen)
Versicherter Versand
Kostenloser DE-Versand ab 200€
Zertifizierte Markenqualität - geprüft & zertifiziert (VDE, CE, RoHS)

Dokumente

Beschreibung

Multimode-Relais, 3 Wechsler, 10A, 220VDC, 11-polig, htv

Nennspannung: 220VDC
Optionales Zubehör: YMU78740--
Bemessungsspannung [Ohmsche Last]: 250VAC / 30VDC
Luftfeuchtigkeit: 35% - 85% RH
Zwischen Kontakt und Spule: 2500VAC/1min
Min. Umgebungstemperatur: -10
Produktfamilie: MU
Bemessungsstrom [Ohmsche Last]: 10
LxBxH mm: 36x36x70
Spulenwiderstand: 29500Ω
Zwischen benachbarten Kontakten: 2500VAC/1min
Anzugsspannung DC: ≤ 80% (Bemessungsspannung)
Isolationswiderstand: ≥ 100mΩ (500VDC)
Max. Umgebungstemperatur: 55
Maximale Spannung: 110% (Bemessungsspannung)
PREG: 2300
Anfangskontaktwiderstand: ≤50mΩ
Schaltkontakte: 3 Wechsler
Vorteilscode CH: 5236-0015-78
Anfängliche Durchschlagsfestigkeit: ##
Zwischen geöffneten Kontakten: 1000VAC/1min
Spulendaten: ##
Hersteller: Schrack Technik GmbH
Elektrische Lebensdauer (Schaltspiele): ≥ 10^5 Schaltspiele (1800 Schaltspiele/h)
VE: 160
Mechanische Lebensdauer: ≥ 10^7 Schaltspiele (18000 Schaltspiele/h)
DC-Spule: 220
Zwischen Spule und Kontakten: 2500VAC/1min
HLief-Artikel Nummer: RUB3C5220 with test button, gold flas.
Abfallspannung DC: ≥ 10% (Bemessungsspannung)
Nettogewicht (kg/m): 0,09
Vorteilscode NL: 5236-0009-76
BEST. NR.: MU331220
Luftdruck: 86 - 106kPa
Vibrationsbeständigkeit: 10 - 55Hz
Abfallzeit [bei Nennspannung]: ≤ 20ms
Verpackungseinheit: 1
Kontaktstrom: 10
Schockfestigkeit: 10G
Kontaktmaterial: Silber Legierung
Verlustleistung: 1,44
Anzugszeit [bei Nennspannung]: ≤ 30ms
Schaltleistung [Ohmsche Last]: 2500VA / 300W

SREL,220V-DC,3UK,10A,htv

Finder, Relpol, Minirelais, RUB3C5220 with test button, gold flashed

S-Relay, Serie MU, Kompatibel mit MT331220--; mit hartvergoldeten Kontakten

Technische Details

Allgemeine Eigenschaften

EAN: 9004840905236

Einheit: Stk

Mindestbestellmenge: 1

Losgröße: 160

Zolltarifnummer: 85364900

Länge: 36.00 mm

Breite: 36.00 mm

Höhe: 70.00 mm

Gewicht: 0.09 kg

Sortiment: slg

Technische Daten

Nettogewicht (kg/m): 0,09 kg/m

Bemessungsstrom [Ohmsche Last]: 10 A

BEST. NR.: MU331220

Optionales Zubehör: YMU78740--

Anfangskontaktwiderstand: ≤50mΩ Ohm

Hersteller: Schrack Technik GmbH

CAD-Symbol: K

PREG: 2300

HLief-Artikel Nummer: RUB3C5220 with test button, gold flas.

Maximale Spannung: 110% (Bemessungsspannung) V

Bemessungsspannung [Ohmsche Last]: 250VAC / 30VDC

Zwischen Spule und Kontakten: 2500VAC/1min VAC

Elektrische Lebensdauer (Schaltspiele): ≥ 10^5 Schaltspiele (1800 Schaltspiele/h)

Produktfamilie: MU

Nennspannung: 220VDC

Schaltleistung [Ohmsche Last]: 2500VA / 300W

Vorteilscode CH: 5236-0015-78

Verpackungseinheit: 1 m

VE: 160

Abfallzeit [bei Nennspannung]: ≤ 20ms ms

Luftdruck: 86 - 106kPa

Luftfeuchtigkeit: 35% - 85% RH %

Vibrationsbeständigkeit: 10 - 55Hz

Mechanische Lebensdauer: ≥ 10^7 Schaltspiele (18000 Schaltspiele/h)

Schaltkontakte: 3 Wechsler

Max. Umgebungstemperatur: 55 °C

DC-Spule: 220 V

Kontaktmaterial: Silber Legierung

Verlustleistung: 1,44 W

Min. Umgebungstemperatur: -10 °C

Vorteilscode NL: 5236-0009-76

Abfallspannung DC: ≥ 10% (Bemessungsspannung)

Anzugszeit [bei Nennspannung]: ≤ 30ms ms

Zwischen geöffneten Kontakten: 1000VAC/1min

Anfängliche Durchschlagsfestigkeit: ##

Ausstattung: hartvergoldete Kontakte

Schockfestigkeit: 10G

Spulenwiderstand: 29500Ω

Zwischen benachbarten Kontakten: 2500VAC/1min

Spulendaten: ##

Zwischen Kontakt und Spule: 2500VAC/1min

LxBxH mm: 36x36x70

CAD electrical description: ${kontaktstrom}/${nennspannung}

Kontaktstrom: 10 A

Anzugsspannung DC: ≤ 80% (Bemessungsspannung) V

Isolationswiderstand: ≥ 100mΩ (500VDC) MΩ*km
