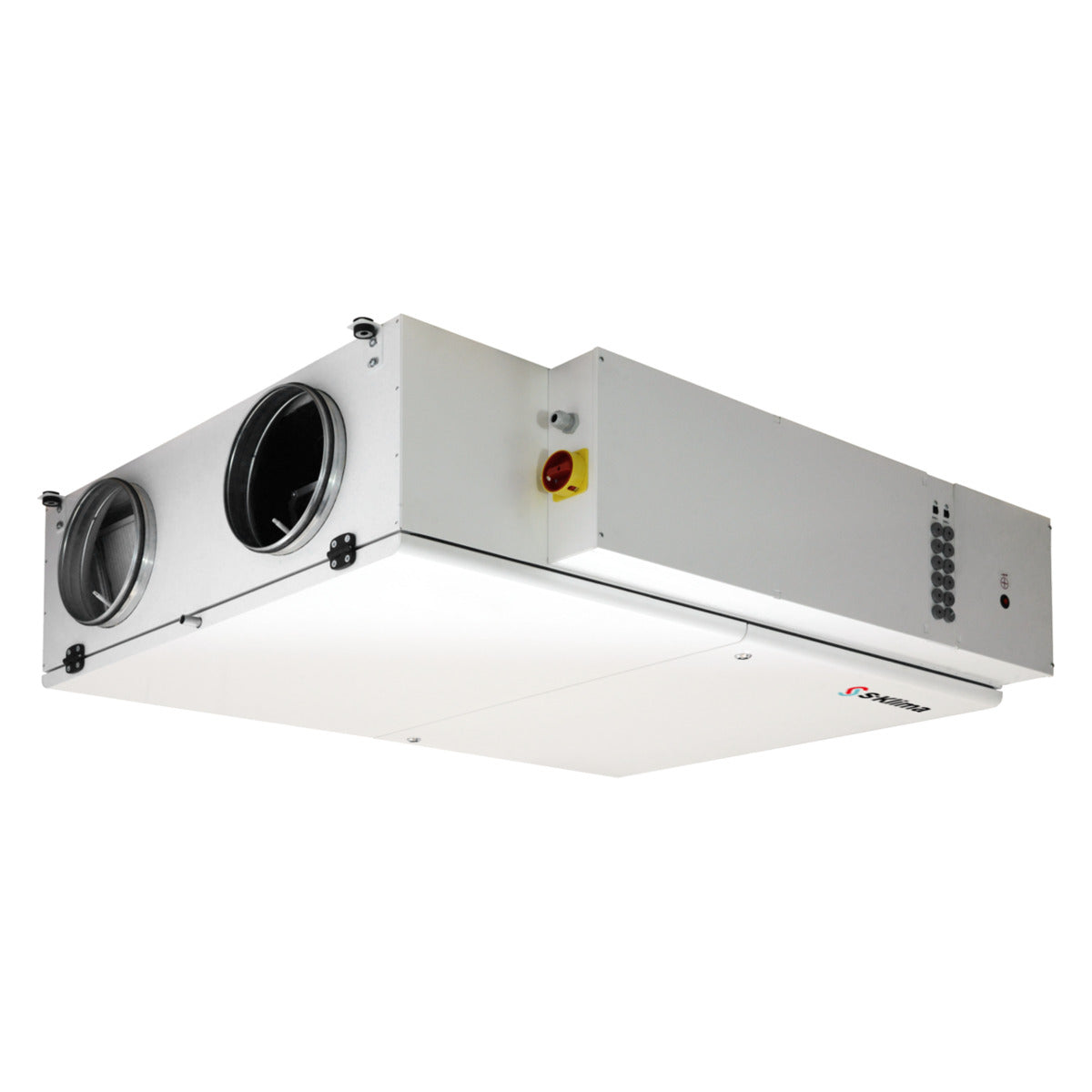

Lüftungsgerät MXD-1-E09

Lüftungsgerät mit Wärmerückgewinnung durch Gegenstromwärmetauscher und integr...
230V Anschluss
Nenn-Luftmenge 277 m³/h
Mit Wärmerückgewinnung

S-Klima | SKU: MXD-1-E09 | EAN: 4255788403925

13.659,18 €

inkl. MwSt. zzgl. Versand

Die Ökodesign-Richtlinie (ErPD)

Die Ökodesign-Richtlinie (Energy-related Products Directive) stellt hohe Anforderungen an Produkte mit Energieverbrauch. Sie zielt darauf ab, den Energieverbrauch und die Umweltauswirkungen von Produkten über ihren gesamten Lebenszyklus zu minimieren.

Saisonale Effizienzwerte

Die Effizienzwerte werden saisonal bewertet (SEER für Kühlen, SCOP für Heizen). Diese berücksichtigen reale Betriebsbedingungen über eine gesamte Saison — nicht nur Spitzenleistungen unter Laborbedingungen.

Gesetzlicher Hinweis gemäß EU-Verordnung 2024/573:
Die Inbetriebnahme von Split-Klimageräten darf nur von zertifizierten Fachbetrieben durchgeführt werden. Der Käufer erklärt mit dem Kauf, dass er das erworbene Klimagerät ausschließlich von einem entsprechend zertifizierten Kälte-Klima-Fachbetrieb installieren und in Betrieb nehmen lässt.

Dieses Klimagerät enthält fluorierte Kältemittel. Die Installation und Inbetriebnahme darf ausschließlich durch einen zertifizierten Kälte-Klima-Fachbetrieb erfolgen.

Was darf ich selbst machen? Was nur der Fachbetrieb?

✔ Das darfst du selbst:
• Wanddurchbruch bohren und Kernlochbohrung vorbereiten
• Kabelkanal / Leitungsschacht verlegen
• Wandkonsole / Halterung für das Außengerät montieren
• Kondensat-Ablaufschlauch verlegen (ohne Kältemittel-Kontakt)
• Innengerät an der Wandhalterung befestigen (mechanisch)

✘ Nur durch zertifizierten Fachbetrieb:
• Kältemittelleitungen anschließen (Bördeln, Vakuumieren, Befüllen)
• Kältemittelkreislauf in Betrieb nehmen
• Elektrischer Festanschluss (NAV § 13 Abs. 2)
• Dichtigkeitsprüfung durchführen
• Inbetriebnahmeprotokoll erstellen

Rechtsgrundlage: F-Gase-Verordnung (EU) 2024/573, ChemKlimaschutzV, NAV § 13 Abs. 2. Verstöße können mit Bußgeldern bis zu 50.000 € geahndet werden. Siehe auch unsere AGB § 11 — Kältemittel-Klausel.

Fragen? Schreib uns an info@justfyx.com

Beschreibung

Fabrikat: S-Klima
Typ: MXD-1-E09-1
Kurzbeschreibung: Lüftungsgerät mit
Wärmerückgewinnung durch
Gegenstromwärmetauscher und integriertem
Elektronachheizregister 0,9 kW
Nenn-Luftmenge: 277 m³/h
thermischer Wirkungsgrad feucht - Nenn
*1 93,4%
thermischer Wirkungsgrad trocken - EN
308 *2 84,9%
externe Pressung - Nenn 150 Pa
Max.-Luftmenge @ 50 Pa (Erp 2018) 395
m³/h
Min.-Luftmenge @ 50 Pa (Erp 2018) 100
m³/h
Nennleistung integrierter
Elektronacherhitzer 0,9 kW
Einsatzgrenzen:
- Außenlufttemperaturgrenzen (ohne
Frostschutz): -2 .. 40 °C
- Außenlufttemperaturgrenzen mit
optionalem Vorerhitzer im Luftkanal -40
°C
- Grenzen der Umgebungstemperatur: 5 ..
40 °C
- Aufstellung Umgebung: Innen
- Grenzen der Ablufttemperatur +15 °C /
+40 °C / 60 % r. F.
Elektrische Daten
- Spannungsversorgung: 1 N~, 50 Hz, 230
V
- Nennleistung 1,07 kW
- Nennstrom 5,6 A
- Ventilatoren, Leistungsaufnahme max.
2x 83 W
- Elektroheizregister, Leistungsaufnahme
Max. 900 W
Wärmetauscher
- Wärmetauschertyp: Gegenstrom
- Material: Aluminium
- Bypassklappen Typ: Partiell
Ausstattung / Gehäuse
- Zuluftfilter ePM 1 70 % (F7)
- Abluftfilter ePM 10 55 % (M5)
- Gehäuseisolierung 30 mm
- Farbe RAL 9016, weiß
- Timer als Filterwarnanzeige
- Installationslage Decke
- Bedienseite: Zuluft Seite Rechts
Steuerung:
- Integrierte Steuerung PRV
- Bedienteil: extern (Zubehör)
- Integrierte Zuluft-, Abluft-, und
Außenlufttemperatursensoren
- Integrierter Abluftfeuchtigkeitssensor
(RH)
- Kalendermodus.
- Verbindung von Brandschutzsignal zur
Steuerung.
- Luftstrom Regelungstyp:
Prozentregelung
- BMS Protokolle: Modbus RTU, Modbus
TCP/IP via MB-Gateway, BACNET IP via MB-
Gateway
- CO2 Steuerung möglich über externen
Sensor (Zubehör)
Ecodesign Daten @ 50 Pa:
- Spezifischer Energieverbrauch (SEV)
kWh/(m² *a) -39,3 / -42,4
- Klasse des spezifischen
Energieverbrauchs *3) A / A+
- Lüftungssteuerungsfaktor *4) 0,85 /
0,65
- Jährlicher Stromverbrauch (JSV) 251 /
165
- Jährliche Einsparung an Heizenergie
(JEH) 4.491 / 4.587 kWh/a
- Spezifische Eingangsleistung SEL 0,227
W/(m3/s)
- Max. innere Leckluftquote 1,2%
- Max. äußeren Leckluftrate 1,2%
Schalldaten
- Gehäuse-Schallleistungspegel (Lwa) @
50 Pa: 44 dB(A)
- Gehäuse-Schallleistungspegel (Lwa) @
150 Pa: 49 dB(A)
- Gehäuse-Schalldruckpegel (Lpa) in 3 m
@ 150 / 50 Pa: 31 dB(A) / 25 dB(A)
Abmessungen
- Länge x Breite x Höhe 1361x770x330 mm
- Lüftungsanschluß, Durchmesser 200 mm
- Gewicht (netto, ohne Verpackung) 65 kg

1) Außenluft -10 °C /60 % r. F. / Abluft
20 °C / 60 % r .F.
2) Außenluft +5 °C / 80 % r. F. / Abluft
25 °C / 27 % r. F.
3) In der Klimazone Average und bei

Spezifikationen

Fabrikat: S-Klima

Typ: MXD-1-E09-1

Kurzbeschreibung: Lüftungsgerät mit Wärmerückgewinnung durch Gegenstromwärmetauscher und integriertem Elektronachheizregister 0,9 kW

Nenn-Luftmenge: 277 m³/h

thermischer Wirkungsgrad feucht - Nenn *1 93,4%

thermischer Wirkungsgrad trocken - EN 308 *2 84,9%

externe Pressung - Nenn 150 Pa

Max.-Luftmenge @ 50 Pa (Erp 2018) 395 m³/h

Min.-Luftmenge @ 50 Pa (Erp 2018) 100 m³/h

Nennleistung integrierter Elektronacherhitzer 0,9 kW

Einsatzgrenzen:

- Außenlufttemperaturgrenzen (ohne Frostschutz): -2 .. 40 °C

- Außenlufttemperaturgrenzen mit optionalem Vorerhitzer im Luftkanal -40 °C

- Grenzen der Umgebungstemperatur: 5 .. 40 °C

- Aufstellung Umgebung: Innen

- Grenzen der Ablufttemperatur +15 °C / +40 °C / 60 % r. F.

Elektrische Daten

- Spannungsversorgung: 1 N~, 50 Hz, 230 V

- Nennleistung 1,07 kW

- Nennstrom 5,6 A

- Ventilatoren, Leistungsaufnahme max. 2x 83 W

- Elektroheizregister, Leistungsaufnahme Max. 900 W

Wärmetauscher

- Wärmetauschertyp: Gegenstrom

- Material: Aluminium

- Bypassklappen Typ: Partiell

Ausstattung / Gehäuse

- Zuluftfilter ePM 1 70 % (F7)

- Abluftfilter ePM 10 55 % (M5)

- Gehäuseisolierung 30 mm

- Farbe RAL 9016, weiß

- Timer als Filterwarnanzeige

- Installationslage Decke

- Bedienseite: Zuluft Seite Rechts

Steuerung:

- Integrierte Steuerung PRV

- Bedienteil: extern (Zubehör)

- Integrierte Zuluft-, Abluft-, und Außenlufttemperatursensoren

- Integrierter Abluftfeuchtigkeitssensor (RH)

- Kalendermodus.

- Verbindung von Brandschutzsignal zur Steuerung.

- Luftstrom Regelungstyp: Prozentregelung

- BMS Protokolle: Modbus RTU, Modbus TCP/IP via MB-Gateway, BACNET IP via MB-Gateway

- CO2 Steuerung möglich über externen Sensor (Zubehör)

Ecodesign Daten @ 50 Pa:

- Spezifischer Energieverbrauch (SEV) kWh/(m² *a) -39,3 / -42,4

- Klasse des spezifischen Energieverbrauchs *3) A / A+

- Lüftungssteuerungsfaktor *4) 0,85 / 0,65

- Jährlicher Stromverbrauch (JSV) 251 / 165

- Jährliche Einsparung an Heizenergie (JEH) 4.491 / 4.587 kWh/a

- Spezifische Eingangsleistung SEL 0,227 W/(m3/s)

- Max. innere Leckluftquote 1,2%

- Max. äußeren Leckluftrate 1,2%

Schalldaten

- Gehäuse-Schallleistungspegel (Lwa) @ 50 Pa: 44 dB(A)

- Gehäuse-Schallleistungspegel (Lwa) @ 150 Pa: 49 dB(A)

- Gehäuse-Schalldruckpegel (Lpa) in 3 m @ 150 / 50 Pa: 31 dB(A) / 25 dB(A)

Abmessungen

- Länge x Breite x Höhe 1361x770x330 mm

- Lüftungsanschluß, Durchmesser 200 mm

- Gewicht (netto, ohne Verpackung) 65 kg

1) Außenluft -10 °C /60 % r. F. / Abluft 20 °C / 60 % r .F.

2) Außenluft +5 °C / 80 % r. F. / Abluft 25 °C / 27 % r. F.

3) In der Klimazone Average und bei einer Skala von A+ bis G.

4) Faktor 0,65 nur mit örtlichem CO2-Sensor (siehe Zubehör).

Technische Änderungen und Irrtümer vorbehalten.
