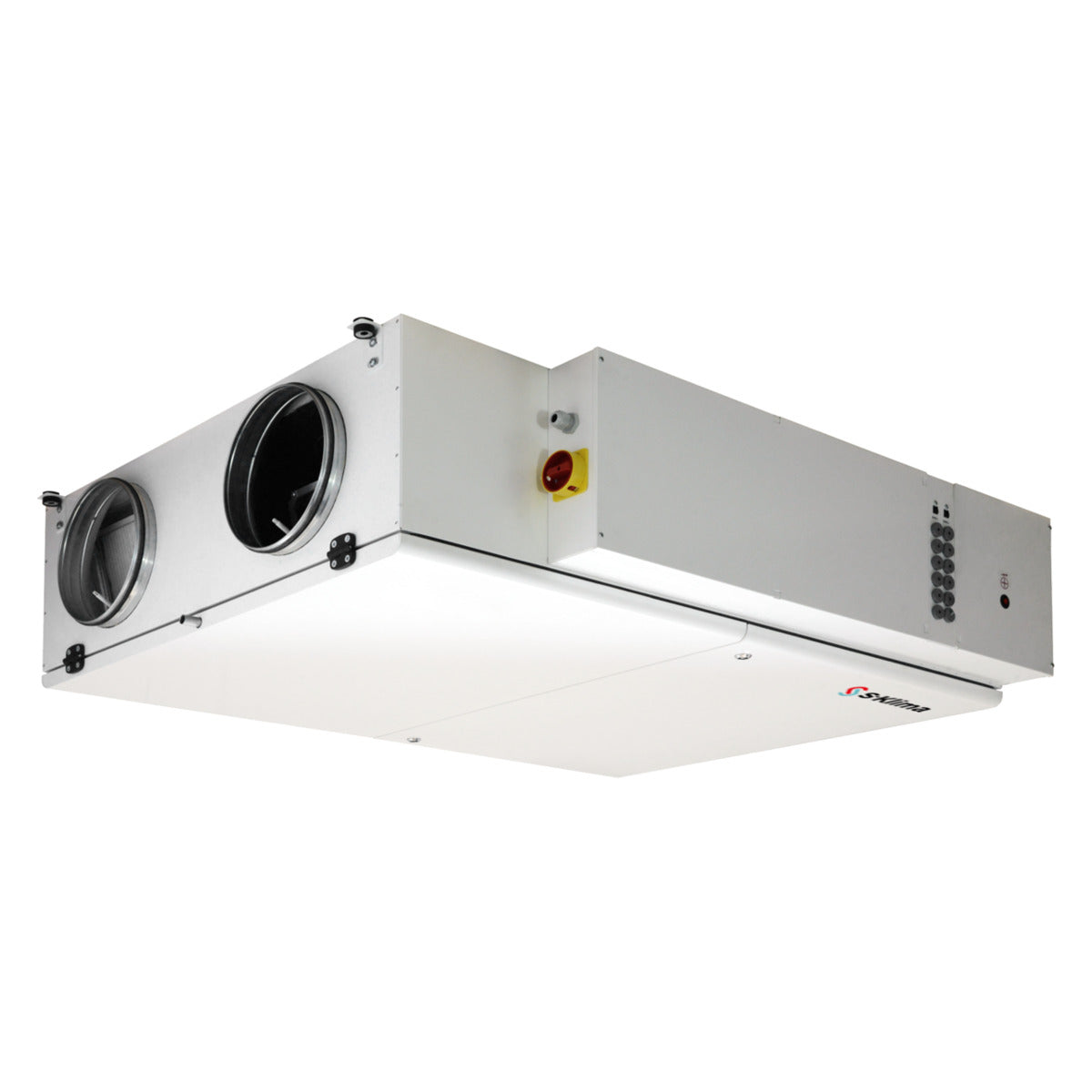

Lüftungsgerät MXD-2-E45

Lüftungsgerät mit Wärmerückgewinnung durch Gegenstromwärmetauscher und integr...
230V Anschluss
Nenn-Luftmenge 490 m³/h
Mit Wärmerückgewinnung

S-Klima | SKU: MXD-2-E45 | EAN: 4255788403987

6.515,95 €

inkl. MwSt. zzgl. Versand

Die Ökodesign-Richtlinie (ErPD)

Die Ökodesign-Richtlinie (Energy-related Products Directive) stellt hohe Anforderungen an Produkte mit Energieverbrauch. Sie zielt darauf ab, den Energieverbrauch und die Umweltauswirkungen von Produkten über ihren gesamten Lebenszyklus zu minimieren.

Saisonale Effizienzwerte

Die Effizienzwerte werden saisonal bewertet (SEER für Kühlen, SCOP für Heizen). Diese berücksichtigen reale Betriebsbedingungen über eine gesamte Saison — nicht nur Spitzenleistungen unter Laborbedingungen.

Gesetzlicher Hinweis gemäß EU-Verordnung 2024/573:
Die Inbetriebnahme von Split-Klimageräten darf nur von zertifizierten Fachbetrieben durchgeführt werden. Der Käufer erklärt mit dem Kauf, dass er das erworbene Klimagerät ausschließlich von einem entsprechend zertifizierten Kälte-Klima-Fachbetrieb installieren und in Betrieb nehmen lässt.

Dieses Klimagerät enthält fluorierte Kältemittel. Die Installation und Inbetriebnahme darf ausschließlich durch einen zertifizierten Kälte-Klima-Fachbetrieb erfolgen.

Was darf ich selbst machen? Was nur der Fachbetrieb?

✔ Das darfst du selbst:
• Wanddurchbruch bohren und Kernlochbohrung vorbereiten
• Kabelkanal / Leitungsschacht verlegen
• Wandkonsole / Halterung für das Außengerät montieren
• Kondensat-Ablaufschlauch verlegen (ohne Kältemittel-Kontakt)
• Innengerät an der Wandhalterung befestigen (mechanisch)

✘ Nur durch zertifizierten Fachbetrieb:
• Kältemittelleitungen anschließen (Bördeln, Vakuumieren, Befüllen)
• Kältemittelkreislauf in Betrieb nehmen
• Elektrischer Festanschluss (NAV § 13 Abs. 2)
• Dichtigkeitsprüfung durchführen
• Inbetriebnahmeprotokoll erstellen

Rechtsgrundlage: F-Gase-Verordnung (EU) 2024/573, ChemKlimaschutzV, NAV § 13 Abs. 2. Verstöße können mit Bußgeldern bis zu 50.000 € geahndet werden. Siehe auch unsere AGB § 11 — Kältemittel-Klausel.

Fragen? Schreib uns an info@justfyx.com

Beschreibung

Fabrikat: S-Klima Typ: MXD-2-E30-3 Kurzbeschreibung: Lüftungsgerät mit Wärmerückgewinnung durch Gegenstromwärmetauscher und integriertem Elektronachheizregister 4,5 kW Nenn-Luftmenge: 490 m³/h thermischer Wirkungsgrad feucht - Nenn *1 90,2% thermischer Wirkungsgrad trocken - EN 308 *2 82,1% externe Pressung - Nenn 150 Pa Max.-Luftmenge @ 50 Pa (Erp 2018) 695 m³/h Min.-Luftmenge @ 50 Pa (Erp 2018) 200 m³/h Nennleistung integrierter Elektronacherhitzer 4,5 kW Einsatzgrenzen: - Außenlufttemperaturgrenzen (ohne Frostschutz): -2 .. 40 °C - Außenlufttemperaturgrenzen mit optionalem Vorerhitzer im Luftkanal -40 °C - Grenzen der Umgebungstemperatur: 5 .. 40 °C - Aufstellung Umgebung: Innen - Grenzen der Ablufttemperatur +15 °C / +40 °C / 60 % r. F. Elektrische Daten - Spannungsversorgung: 3 N~, 50 Hz, 230 V - Nennleistung 4,84 kW - Nennstrom 9,84 A - Ventilatoren, Leistungsaufnahme max. 2x 170 W - Elektroheizregister, Leistungsaufnahme Max. 4500 W Wärmetauscher - Wärmetauschertyp: Gegenstrom - Material: Aluminium - Bypassklappen Typ: Partiell Ausstattung / Gehäuse - Zuluftfilter ePM 1 70 % (F7) - Abluftfilter ePM 10 55 % (M5) - Gehäuseisolierung 30 mm - Farbe RAL 9016, weiß - Timer als Filterwarnanzeige - Installationslage Decke - Bedienseite: Zuluft Seite Rechts Steuerung: - Integrierte Steuerung PRV - Bedienteil: extern (Zubehör) - Integrierte Zuluft-, Abluft-, und Außenlufttemperatursensoren - Integrierter Abluftfeuchtigkeitssensor (RH) - Kalendermodus. - Verbindung von Brandschutzsignal zur Steuerung. - Luftstrom Regelungstyp: Prozentregelung - BMS Protokolle: Modbus RTU, Modbus TCP/IP via MB-Gateway, BACNET IP via MB-Gateway - CO2 Steuerung möglich über externen Sensor (Zubehör) Ecodesign Daten @ 50 Pa: - Spezifischer Energieverbrauch (SEV) kWh/(m² *a) -39,9 / -41,4 - Klasse des spezifischen Energieverbrauchs *3) A / A - Lüftungssteuerungsfaktor *4) 0,85 / 0,65 - Jährlicher Stromverbrauch (JSV) 279 / 181 - Jährliche Einsparung an Heizenergie (JEH) 4.460 / 4529 kWh/a - Spezifische Eingangsleistung SEL 0,258 W/(m3/s) - Max. innere Leckluftquote 1,1% - Max. äußeren Leckluftrate 1,7% Schalldaten - Gehäuse-Schallleistungspegel (Lwa) @ 50 Pa: 53 dB(A) - Gehäuse-Schallleistungspegel (Lwa) @ 150 Pa: 55 dB(A) - Gehäuse-Schalldruckpegel (Lpa) in 3 m @ 150 / 50 Pa: 37 dB(A) / 35 dB(A)

Abmessungen

- Länge x Breite x Höhe 1461x1070x350 mm - Lüftungsanschluß, Durchmesser 250 mm - Gewicht (netto, ohne Verpackung) 94 kg 1) Außenluft -10 °C /60 % r. F. / Abluft 20 °C / 60 % r .F. 2) Außenluft +5 °C / 80 % r. F. / Abluft 25 °C / 27 % r. F. 3) In der Klimazone Average und bei einer Skala von A+ bis G. 4) Faktor 0,65 nur mit örtlichem CO2-Sensor (siehe Zubehör). Technische Änderungen und Irrtümer vorbehalten.

Spezifikationen

Fabrikat: S-Klima

Typ: MXD-2-E30-3

Kurzbeschreibung: Lüftungsgerät mit Wärmerückgewinnung durch Gegenstromwärmetauscher und integriertem Elektronachheizregister 4,5 kW

Nenn-Luftmenge: 490 m³/h

thermischer Wirkungsgrad feucht - Nenn *1 90,2%

thermischer Wirkungsgrad trocken - EN 308 *2 82,1%

externe Pressung - Nenn 150 Pa

Max.-Luftmenge @ 50 Pa (Erp 2018) 695 m³/h

Min.-Luftmenge @ 50 Pa (Erp 2018) 200 m³/h

Nennleistung integrierter Elektronacherhitzer 4,5 kW

Einsatzgrenzen:

- Außenlufttemperaturgrenzen (ohne Frostschutz): -2 .. 40 °C

- Außenlufttemperaturgrenzen mit optionalem Vorerhitzer im Luftkanal -40 °C

- Grenzen der Umgebungstemperatur: 5 .. 40 °C

- Aufstellung Umgebung: Innen

- Grenzen der Ablufttemperatur +15 °C / +40 °C / 60 % r. F.

Elektrische Daten

- Spannungsversorgung: 3 N~, 50 Hz, 230 V

- Nennleistung 4,84 kW

- Nennstrom 9,84 A

- Ventilatoren, Leistungsaufnahme max. 2x 170 W

- Elektroheizregister, Leistungsaufnahme Max. 4500 W

Wärmetauscher

- Wärmetauschertyp: Gegenstrom

- Material: Aluminium

- Bypassklappen Typ: Partiell

Ausstattung / Gehäuse

- Zuluftfilter ePM 1 70 % (F7)

- Abluftfilter ePM 10 55 % (M5)

- Gehäuseisolierung 30 mm

- Farbe RAL 9016, weiß

- Timer als Filterwarnanzeige

- Installationslage Decke

- Bedienseite: Zuluft Seite Rechts

Steuerung:

- Integrierte Steuerung PRV

- Bedienteil: extern (Zubehör)

- Integrierte Zuluft-, Abluft-, und Außenlufttemperatursensoren

- Integrierter Abluftfeuchtigkeitssensor (RH)

- Kalendermodus.

- Verbindung von Brandschutzsignal zur Steuerung.

- Luftstrom Regelungstyp: Prozentregelung

- BMS Protokolle: Modbus RTU, Modbus TCP/IP via MB-Gateway, BACNET IP via MB-Gateway

- CO2 Steuerung möglich über externen Sensor (Zubehör)

Ecodesign Daten @ 50 Pa:

- Spezifischer Energieverbrauch (SEV) kWh/(m² *a) -39,9 / -41,4

- Klasse des spezifischen Energieverbrauchs *3) A / A

- Lüftungssteuerungsfaktor *4) 0,85 / 0,65

- Jährlicher Stromverbrauch (JSV) 279 / 181

- Jährliche Einsparung an Heizenergie (JEH) 4.460 / 4529 kWh/a

- Spezifische Eingangsleistung SEL 0,258 W/(m3/s)

- Max. innere Leckluftquote 1,1%

- Max. äußeren Leckluftrate 1,7%

Schalldaten

- Gehäuse-Schallleistungspegel (Lwa) @ 50 Pa: 53 dB(A)

- Gehäuse-Schallleistungspegel (Lwa) @ 150 Pa: 55 dB(A)

- Gehäuse-Schalldruckpegel (Lpa) in 3 m @ 150 / 50 Pa: 37 dB(A) / 35 dB(A)

Abmessungen

- Länge x Breite x Höhe 1461x1070x350 mm

- Lüftungsanschluß, Durchmesser 250 mm

- Gewicht (netto, ohne Verpackung) 94 kg

1) Außenluft -10 °C /60 % r. F. / Abluft 20 °C / 60 % r .F.

2) Außenluft +5 °C / 80 % r. F. / Abluft 25 °C / 27 % r. F.

3) In der Klimazone Average und bei einer Skala von A+ bis G.

4) Faktor 0,65 nur mit örtlichem CO2-Sensor (siehe Zubehör).

Technische Änderungen und Irrtümer vorbehalten.
