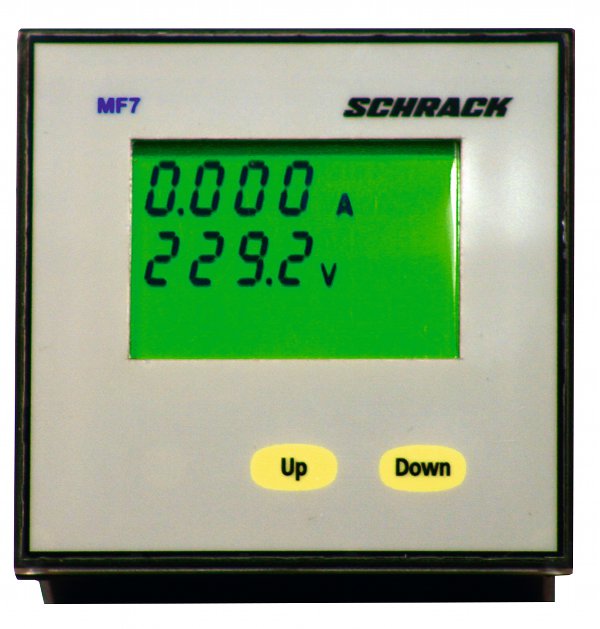

Netzanalysator MF7, 72x72mm

Netzanalysator MF7, 72x72mm

• Vorteilscode CH: 6385-0192-32
• Gehäuse: ##
• Eigenverbrauch (Spannungspfad): ≤ 1VA (je Phase)
• Primärströme (A): 5, 10, 15, 20, 25, 30, 40, 50, 60, 70, 75, 80, 100, 120, 125, 150, 160, 200, 250, 300, 400, 500, 600, 700, 750, 800, 1000, 1200, 1250, 1500, 1600, 2000, 2500, 3000, 3200, 4000, 5000, 6000, 7000, 7500, 8000 A
• Prüfkreis: alle Kreise und Erde
• Tiefe: 75
• Programmierung: ##
• Anschluss (Spannung): Draht (fest) min. 0,05 mm² / max. 4mm²;Leitung (flexibel) min. 0,05 mm² / max. 2,5mm²
• Netzart: Wechselstromnetz und 4-Leiter Drehstromnetz
• Hersteller: Schrack
• Versorgung: aus Messkreis (selbstversorgend)
• Gehäusetyp: für Schalttafeleinbau (Schalttafelausschnitt 68 x 68 mm)
• BEST. NR.: MGF37000
• Größe: 96x96mm
• Eigenverbrauch (Strompfad): ≤ 0,5VA (je Phase)
• CAD-Symbol: P
• Nennfrequenz: 50
• Temperatureinfluss: ≤ 0,1% / °C
• Anzeigewerte: Anzeige Spannung Phase-Phase und Phase-N;Strom-Leiter- und Neutralleiterstrom;Frequenz;Strommittelwert;Betriebsstunden (Stunden und Minuten);Höchstwert des Strommittelwertes
• Spannung (Toleranz): ± 0,5% (80...450 V Phase - Phase)
• Installationskategorie: III
• Arbeitsbedingungen: ##
• Max. Umgebungstemperatur: 55
• CAD-external terminals: 1
• Relative Luftfeuchtigkeit: 0 … 95%
• CAD electrical description: MF7
• Oberwellengehalt: bis zur 16. Oberwelle
• PREG: 2330
• Min. Umgebungstemperatur: -25
• Isolation: Isolation nach EN 60439-1
• Netzsystem: Wechselstromnetz - Drehstromnetz (4-Leiter)
• Hilfsspannung: ##
• Immunitätstest: gemäß EN 61000-6-2
• Programmierbare Parameter: ##
• Temperaturbereich - Transport/Lagerung: -25 bis +70
• Überlast (kurzzeitig): 20 In / 0,5 Sekunden
• Display Anzeige: 4 Zeilig / 4 Ziffern
• Emissionstest: gemäß EN 61000-6-3
• Type: Fronteinbau
• Eingang: ##
• Referenztemperatur: 23 ± 2
• Elektromagnetische Verträglichkeit: ##
• Strommittelwert: ##
• Anzeige: ##
• Vorteilscode NL: 6385-0124-67
• Verschmutzungsgrad: 2
• Strommittel: Integrationszeit, Rücksetzung des Höchstwertes
• Gehäusematerial: Makrolon, selbstverlöschend
• Funktion: Netzanalysator
• Anschluss (Strom): Draht (fest) min. 0,05 mm² / max. 4mm2;Leitung (flexibel) min. 0,05 mm² / max. 2,5mm²
• Frontrahmen: 72 x 72mm
• Berechnung: Mittelwert für Strom und Wirkleistung über die eingestellte Zeitperiode
• Neutralleiterstrom (Toleranz): ± 2%
• Datenspeicher: in einen nicht flüchtigen Speicher (ohne Batterie)
• Gewicht (g): 250
• Vorteilscode DE Industrie: 6385-00116-80
• Anzeige in Display: Strommittelwert und dessen Höchstwert
• Isolationsprüfspannung: 4 kV R.M.S. 50 Hz/1min
• Nettogewicht (kg/m): 0,25
• Strom (Toleranz): ± 0,5% (10...120% In)
• Schutzart: IP54 (Front), IP20 (Anschlüsse)
• Display: LCD mit Hintergrundbeleuchtung
• Überlast (dauernd): 1,2 In
• Programmierzugang: Tastenkombination
• Taste: über 2 Tasten
• Spannung (Drehstromnetz): 340...450 V (Phase-Phase)
• Betriebstemperatur: -5°C bis +55°C
• Frequenz (Toleranz): ± 0,2 Hz
• Rückstellung: manuell über die Tasten
• Arbeitsfrequenz: 47…63
• Verpackungseinheit: 1
• Verlustleistung: 5,50
• Messverfahren: True RMS-Umsetzung
• Nennstrom (Eingang): In 5A oder 1 A
• Anschlussart: nur in Verbindung mit externen Stromwandlern die Eingänge haben;einen gemeinsamen Punkt
• Spannung (Wechselstromnetz): 195...260 V
• Isolationsspannung: 660 V
• LxBxH mm: 90x75x75
• Integrationszeit: einstellbar 5/8/10/15/20/30/60 Minuten
• Genauigkeit: ##
• Betriebsstundenzähler: Rücksetzung

Netzanalysator MF7/72x72

Type Fronteinbau, Funktion Netzanalysator, Größe 96x96mm, Schutzart IP54 (Front), IP20 (Anschlüsse)
