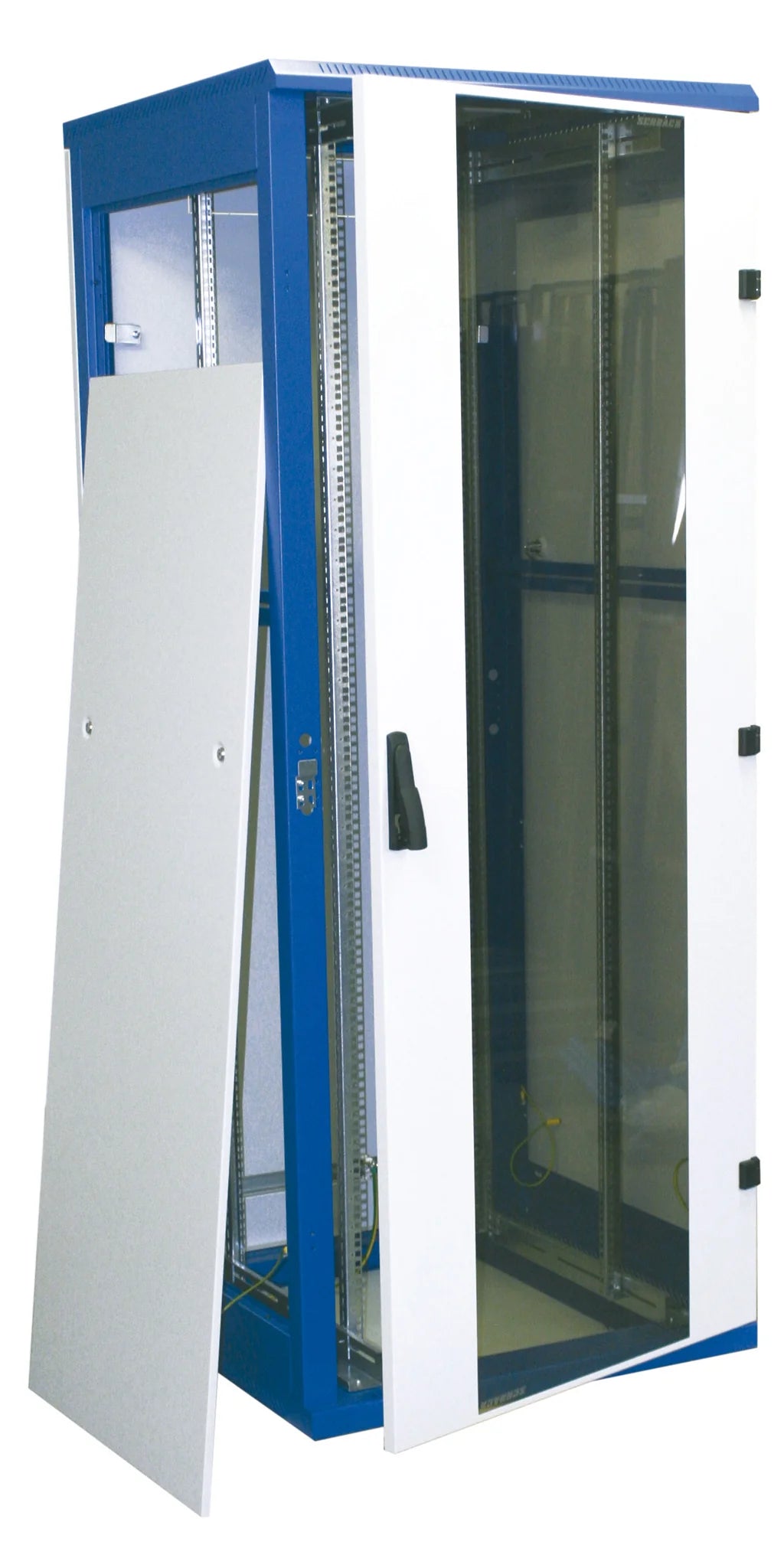

Netzwerk-Standschrank DS, B=600 H=2.195 T=600mm, 19", 47HE

Netzwerk-Standschrank DS, B=600 H=2.195 T=600mm, 19", 47HE

• Schutzart: IP20
• BxHxT mm: 600x2195x600
• Verlustleistung: -288,00
• Geeignet für HE: 47U-2195mm
• Hersteller: Schrack
• Vorteilscode NL: 2290-0664-37
• Basisbezeichnung: Gehäuse
• Maximallast: 400
• Min. Umgebungstemperatur: 0
• HxBxT mm: 2195x600x600
• Farbe: RAL 7035 / RAL 5005 (Lichtgrau / Blau)
• Max. Umgebungstemperatur: 40
• PREG: 5000
• BEST. NR.: DS476060-A
• Nettogewicht (kg/m): 71,00
• Optionales Zubehör: DV900333--;DBK24800--;DLT44802-A;DSOT1260--;DSOF1263--;DBC14805--;DBK14805--;DFS14845-C;IU070114-3;IU070113--;Q7070114-A;Q7070113-A;DSSRA050--;DMP1914---;DTLIGHT01-;QLGSW2457-;HSER0240GS
• Produkt: Netzwerk-Standschränke IP20 DS
• Verpackungseinheit: 1
• CAD electrical description: 47U 600/600/2195mm
• HE: 47

Datenschr.Stand 47HE/B600/T600

SCHRACK-Info

TECHNISCHE DATEN

• Der Rahmen, die Tür, die Wände, das Dachblech und die Bodenplatte sind aus 1,0mm Blech gefertigt. Die Aufnahme der optionalen Laufrollen ist aus 2,0mm Blech gefertigt. Alle diese Teile sind aus DC01-Qualitätsstahlblech gefertigt. Die vertikalen Schienen sind aus verzinktem Blech mit einer Stärke von 2,0mm gefertigt.
• Geschweißtes, pulverbeschichtetes Stahlblechskelett
• Höhe: 47HE
• Breite: 600mm
• Tiefe: 600mm
• Farbe:
• Hellgrau RAL7035.
• Steher Blau RAL5005
• Maximallast bei gleichmäßiger Verteilung: 400kg
• Schutzart: IP20
• Sichttüre aus Sicherheitsglas (ESG) 4mm inkl. komfortablem Schwenkhebel. Vorbereitet für Halbzylinder. Halbzylinder (Bestellnr.: DV900333), Tiefe= 40mm, Durchmesser= 17mm, Fixierung= M5 Schraube, optional erhältlich.
• Türe rechts angeschlagen. Umbau auf Linksanschlag möglich.
• Externes Scharniersystem ermöglicht bis zu 180 Grad Türöffnungswinkel.
• Sichttüre durch optional erhältliche Türen DSRT (Vollmetall oder perforiert, volle Breite oder Doppeltür) ersetzbar.
• Seitenwände abnehm-und absperrbar. Schlüssel inkludiert. Zur besseren passiven Kühlung können die Seitenwände durch optional erhältliche perforierte Seitenwände DSRS ersetzt werden.
• Rückwand abnehm-und absperrbar. Schlüssel inkludiert. Rückwand durch optional erhältliche Türen DSRT (Glas, Vollmetall oder perforiert, volle Breite oder Doppeltür) oder perforierte Rückwand DSRR ersetzbar.
• Verzinkte 19“- Schienen (4 Stk.). Stufenlos tiefenverstellbar. Nummerierung mittels Laser gut sichtbar ausgeführt.
• Mindest-Abstand der vorderen vertikalen Montageleisten (19"-Schienen) zum Türglas bei Maximalabstand: 35mm
• Mindest-Abstand der hinteren vertikalen Montageleisten (19"-Schienen) zur Rückwand bei Maximalabstand: 35mm
• Maximalabstand (zwischen vorne und hinten) der vertikalen Montageleisten (19"-Schienen): 510mm
• Max. Einbautiefe für Komponenten bei Aufstellung auf Fachböden: 575mm

• Freier Abstand (links/rechts) zwischen den vertikalen Montageleisten (19"-Schienen): 451 mm
• Dachkonstruktion mit Öffnung mit 19”-Stanzung. Flexibel abgedeckt mit Platten verschiedener Höhen um Dachlüfter und Kabeleinführungen einbauen zu können und die Restöffnung wieder verschließen zu können.
• Öffnung: 8 HE, Abdeckung: 1 x 4 HE und 2 x 2 HE
• Bodenkonstruktion mit Öffnung mit 19”-Stanzung. Mit abnehmbarer Abdeckung in voller Höhe versehen.
• Öffnung: 8 HE, Abdeckung: 1 x 8 HE

• Dachlüfter-Gruppen auch in Bodengruppe einsetzbar. Optionaler Sockel nötig.
• Kabeleinführungsmöglichkeiten in Dach, Boden und Rückwand. Bei Auslieferung mit abnehm- oder ausbrechbaren Blindplatten versehen.
• Dach-Bürsteneinführung (Bestellnr.: DBK24800) optional verfügbar.
• Lüftungsschlitze zur passiven Belüftung
• Erdung:
  • M8-Erdungspunkt plus 19“-Erdungsset im rückwärtigen Schrankteil
  • Erdungsverbindungen mit FastOn-Verbindern zu allen abnehmbaren Teilen vorverdrahtet
• Inkludiertes Montagematerial:
  • 16 Stk. Käfigmuttern und -Schrauben M6
  • 4 Stk. Nivellierfüsse
• Zahlreiches Zubehör (Sockel, Lüfter, Kabeleinführungen, Fachböden, Patchpanele, Kabelführungen, Netzleisten, Türen, etc.) verfügbar.
• Schrank wird vollständig zusammengebaut auf Einwegpalette ausgeliefert.
