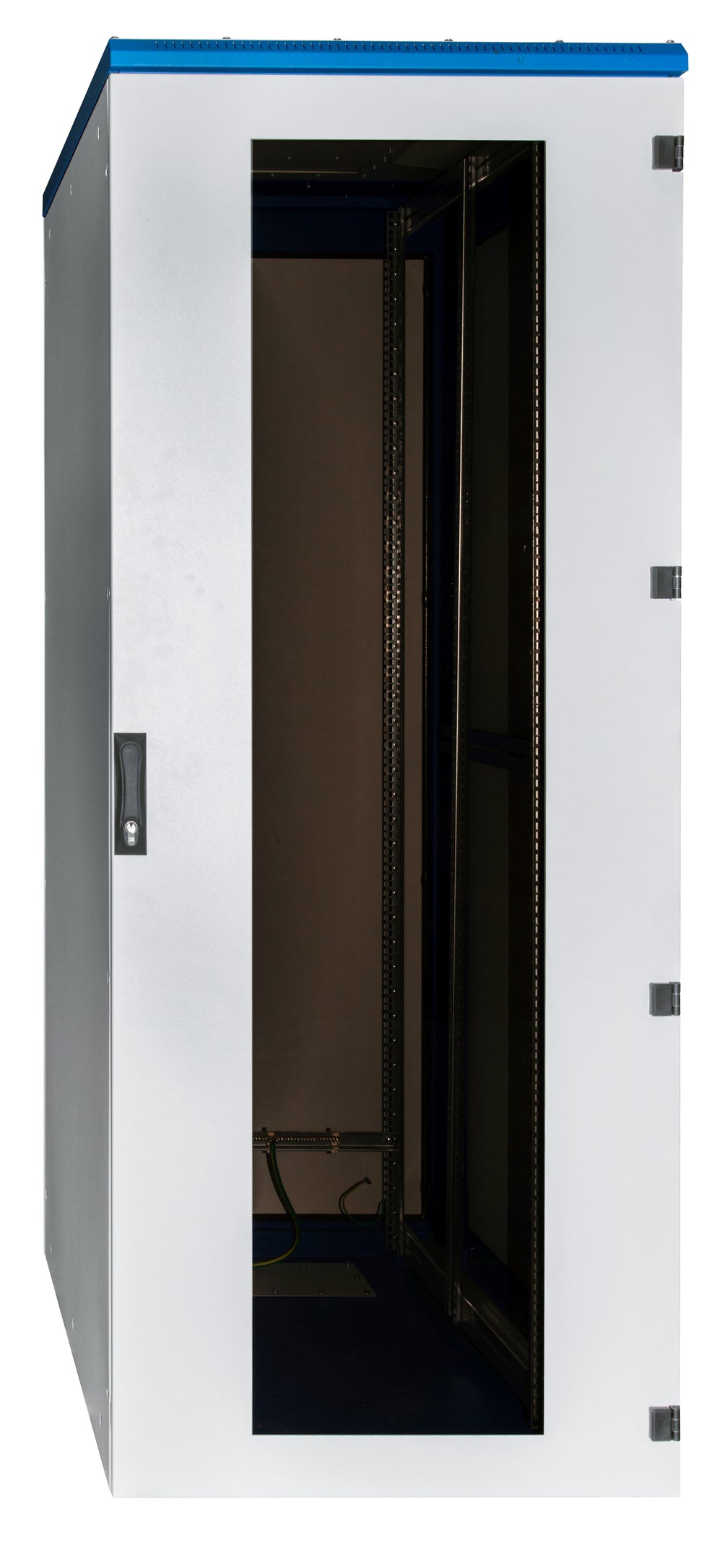

Netzwerk-Standschrank DSI, B800 H1970 T1000mm, 19",42HE,IP54

Netzwerk-Standschrank DSI, B800 H1970 T1000mm, 19",42HE,IP54

• Vorteilscode NL: 8951-1190-00
• Hersteller: Schrack
• Farbe: RAL 7035 (Lichtgrau)
• Geeignet für HE: 42U-1970mm
• HE: 42
• Basisbezeichnung: Gehäuse
• Optionales Zubehör: DLTIA81---;DLTIC001--;DLTI0004--;DLTI0002--;DLTI0006--;DSOT1210--;DSOF1283--;DLTIF001--;DBC14805--;DBK14805--;DFS14845-C;IU070114-3;IU070113--;Q7070114-A;Q7070113-A;DSSRA050--;DMP1914---;DTLIGHT01-;QLGSW2457-;HSER0240GS
• Maximallast: 400
• Nettogewicht (kg/m): 128,00
• BEST. NR.: DSI428010
• Min. Umgebungstemperatur: 0
• Max. Umgebungstemperatur: 40
• PREG: 5000
• CAD electrical description: 42U 800/1000/1970mm
• Produkt: Netzwerk-Standschränke IP54 DSI
• HxBxT mm: 1970x800x1000
• Verpackungseinheit: 1
• Schutzart: IP54
• Verlustleistung: -413,00
• BxHxT mm: 800x1970x1000

Datenschr.IP54 42HE/B800/T1000

SCHRACK-Info

Anwendungsgebiet

19" Netzwerkschrank mit erhöhtem Schutzgrad IP54. Besonders konstruiert für rauhe, staubige Umgebungen. Oft verwendet, wenn die Einbauten besonders schützenswert sind und/oder auf Grund der Umwelteinflüsse (Staub, Nässe) besonders geschützt werden müssen. Optional kann ein Klimagerät auf dem Dach montiert werden.

TECHNISCHE DATEN

• Pulverbeschichtetes Stahltiefziehblech
• Höhe: 1970 mm (42HE)
• Breite: 800 mm
• Tiefe: 1000 mm
• Farbe:
• Türen und Wände: RAL7035 Lichtgrau
• Rahmen: RAL5005 Blau
• Maximallast bei gleichmäßiger Verteilung: 400kg
• Schutzart: IP 54
• Sämtliche Türen und Wände sind zum Schutz vor eindringendem Staub und Nässe mit einer Dichtung versehen.
• Dichtes Gehäuse ohne Perforation.
• Kühlung:
• Passive Kühlung durch Wärmeaustausch mit dem Außenbereich.
• Aktive Kühlung durch optionale Dachlüfter DLTI000x mit 2, 4 oder 6 Ventilatoren. Zusätzlich benötigt wird der IP5x Adapter DLTIA81 und die IP5x Abdeckung DLTIC001. Die Verwendung eines Sockels wird bei Lüftereinsatz empfohlen um die Luftansaugung zu ermöglichen.
• Aktive Kühlung durch optionale Dach-Klimageräte DLTI. Ein Installationskit mit Luftleitblechen ist für die Montage nötig. Diese kann in Seiten- oder Tiefenrichtung erfolgen. Achtung: Bedingt durch die äußeren Abmessungen von Schrank und Klimagerät sind nicht alle Kombination möglich. Eine liste der verfügbaren Installationskit finden Sie am Ende des Datenblattes.
• Rück- und Seitenwände: mit Schrauben am Schrankrahmen befestigt, abnehmbar.
• Kabeleinführungsmöglichkeit: Flansch 300x100mm im Boden und im Dach mit einer verschraubten und abgedichteten Blende versehen. Die Kabeleinführung muss dem Schutzgrad IP54 entsprechend ausgeführt werden.
• Erdung:
• M8-Erdungspunkt plus 19" Erdungsset im rückwärtigen Schrankteil.
• Erdungsverbindungen mit FastOn-Verbindern zu allen abnehmbaren Teilen vorverdrahtet.
• Front-Glastüre aus 4mm Sicherheitsglas, RAL 7035. Dreipunkt-Verschluß mit Schwenkhebel und Halbzylinder. Halbzylinder austauschbar. Öffnungswinkel der Türe: 180°. Rechts angeschlagen. Türe kann nicht umgeschlagen werden.
• Bestellbare Sonderausführungen:
• Schrank mit Fronttüre Glas Links angeschlagen
• Schrank mit Fronttüre Vollmetall Rechts oder Links angeschlagen
• Schrank mit Rücktüre Glas Rechts oder Links angeschlagen
• Schrank mit Rücktüre Vollmetall Rechts oder Links angeschlagen
• Verzinkte 19" Schienen (4 Stk.), stufenlos tiefenverstellbar. Nummerierung der Höheneinheiten (HE) mittels Laser gut sichtbar ausgeführt.
• Bei 800 mm breiten DSI-Schränken können die 19" Schienen auf 21" Breite verstellt werden.
• Bei 1000mm tiefen DSI-Schränken ist ein zusätzliches mittleres vertikales Montageschienen-Paar auf halber Tiefe installiert. Dies ermöglicht den gleichzeitigen Einsatz von Komponenten mit einer hohen Einbautiefe in Kombination mit Komponenten geringer Einbautiefe.
• Mindest-Abstand der vorderen vertikalen Montageleisten (19" Schienen) zum Türglas bei Maximalabstand:
• B600: 35mm
• B800: 50mm
• Mindest-Abstand der hinteren vertikalen Montageleisten (19" Schienen) zur Rückwand bei Maximalabstand:
• B600: 37mm
• B800: 55mm
• Maximalabstand (zwischen vorne und hinten) der vertikalen Montageleisten (19" Schienen):
• B600 x T600: 510 mm
• B600 x T800: 710 mm
• B600 x T1000: 910 mm

• B800 x T600: 470 mm
• B800 x T800: 670 mm
• B800 x T1000: 870 mm
• Max. Einbautiefe für Komponenten bei Aufstellung auf Fachböden:
• T600: 575 mm
• T800: 775 mm
• T1000: 975 mm
• Freier Abstand (links/rechts) zwischen den vertikalen Montageleisten (19" Schienen): 451 mm
• Maßeinheiten:
• Höheneinheit: 1HE = 44,45 mm
• Zoll (inch): 1" = 25,4 mm
• Höheneinheit: 1HE = 1,75"
• Inkludiertes Montagematerial:
• 16 Stk. Käfigmuttern und Schrauben M6
• Nivellierfüsse
• Zahlreiches Zubehör (Fachböden, Sockel, Patchpanele, Kabelführungen, Netzleisten, Leuchten, etc.) verfügbar.
• Schrank wird vollständig zusammengebaut auf Einwegpallette ausgeliefert.
