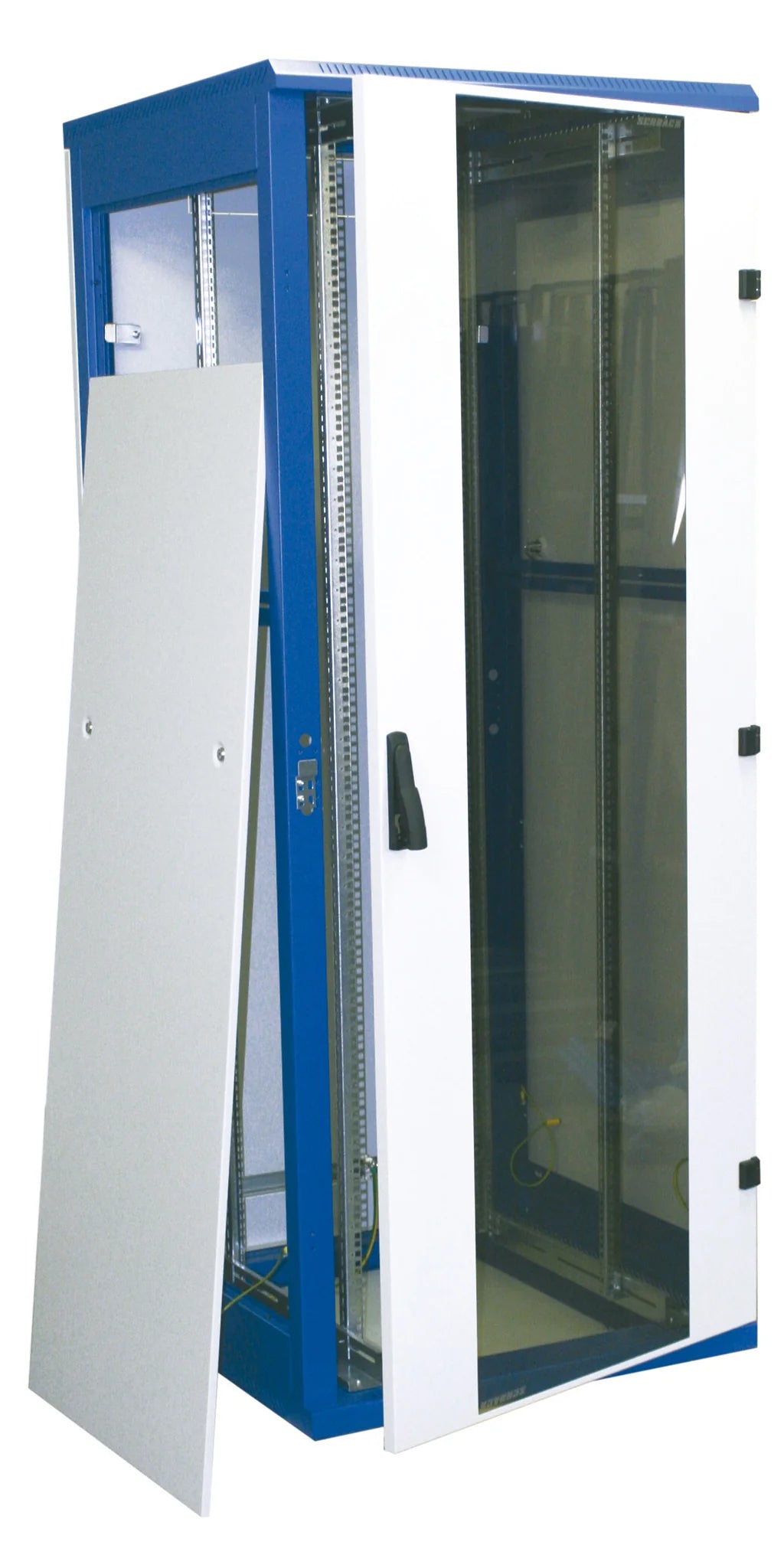

Netzwerk-Standschrank DSZ,zerlegbar,B800 H1970 T1200,19"42HE

Netzwerk-Standschrank DSZ,zerlegbar,B800 H1970 T1200,19"42HE

• Schutzart: IP20
• CAD electrical description: 42U 800/1200/1970mm
• Hersteller: Schrack
• Optionales Zubehör: DV900333--;DBK24800--;DLT44802-A;DSOT1220--;DSOF1283--;DBC14805--;DBK14805--;DFS14845-C;IU070114-3;IU070113--;Q7070114-A;Q7070113-A;DSSRA050--;DMP1914---;DTLIGHT01-;QLGSW2457-;HSER0240GS
• Geeignet für HE: 42U-1970mm
• HxBxT mm: 1970x800x1200
• Produkt: Netzwerk-Standschränke zerlegbar IP20 DSZ
• HE: 42
• Verlustleistung: -464,00
• Basisbezeichnung: Gehäuse
• Maximallast: 400
• Vorteilscode NL: 4367-0998-20
• BxHxT mm: 800x1970x1200
• Min. Umgebungstemperatur: 0
• Nettogewicht (kg/m): 110,80
• Farbe: RAL 7035 / RAL 5005 (Lichtgrau / Blau)
• Max. Umgebungstemperatur: 40
• PREG: 5000
• Verpackungseinheit: 1
• BEST. NR.: DSZ428020

Datenschr.zerl. 42H/B800/T1200

SCHRACK-Info

• Pulverbeschichtetes Stahlblechskelett 1,5mm
• Höhe: 42HE
• Breite: 800mm
• Tiefe: 1.200mm
• Abnehmbare Teile:
• Vorderteil: 105mm
• Rückteil: 105mm
• Mittelteil geschweißt:
• 390mm bei 800 tiefem Schrank
• 590mm bei 800 tiefem Schrank
• 690mm bei 900 tiefem Schrank
• 790mm bei 1.000 tiefem Schrank
• 990mm bei 1.200 tiefem Schrank
• Farbe:
• Hellgrau RAL 7035
• Steher Blau RAL 5005
• Maximallast bei gleichmäßiger Verteilung:
• 15 – 22 HE: 300 kg
• 27 – 47 HE: 400 kg
• Schutzart: IP20
• Sichttüre aus Sicherheitsglas (ESG) 4mm inkl. komfortablem Schwenkhebel. Vorbereitet für Halbzylinder. Halbzylinder (Bestellnr.: DV900333), Tiefe= 40mm, Durchmesser= 17mm, Fixierung= M5 Schraube, optional erhältlich.
• Türe rechts angeschlagen. Umbau auf Linksanschlag möglich .
• Externes Scharniersystem ermöglicht bis zu 180 Grad Türöffnungswinkel.
• Sichttüre durch optional erhältliche Metalltüre DSRT (Vollmetall oder perforiert) ersetzbar.
• Rück- und Seitenwände abnehm- und absperrbar. Schlüssel inkludiert.
• Rückwand durch optional verfügbare Rücktür DSRT ersetzbar. Ausführung als Glastüre oder Metalltüre (Vollmetall oder perforiert) möglich.
• Verzinkte 19" -Schienen (4 Stk.). Stufenlos tiefenverstellbar. Nummerierung der Höheneinheiten (HE) mittels Laser gut sichtbar ausgeführt.
• Bei 800 mm breiten DSZ-Schränken können die 19”-Schienen auch auf 21“-Breite verstellt werden.
• Bei 900, 1.000 und 1.200mm tiefen DSZ-Schränken ist ein zusätzliches mittleres vertikales Montageschienen-Paar auf halber Tiefe installiert. Dies ermöglicht den gleichzeitigen Einsatz von Komponenten mit einer hohen Einbautiefe in Kombination mit dem Standardzubehör.
• Mindest-Abstand der vorderen vertikalen Montageleisten (19"-Schienen) zum Türglas bei Maximalabstand:
• B600 – 43mm
• B800 – 50mm
• Mindest-Abstand der hinteren vertikalen Montageleisten (19"-Schienen) zur Rückwand bei Maximalabstand:
• B600 – 45mm
• B800 – 55mm
• Maximalabstand (zwischen vorne und hinten) der vertikalen Montageleisten (19"-Schienen):
• B600 x T600 – 494mm
• B600 x T800 – 694mm
• B600 x T800 – 794mm
• B600 x T1000 – 894mm
• B600 x T1200 – 1.094mm
• B800 x T600 – 470mm
• B800 x T800 – 670mm
• B800 x T800 – 770mm
• B800 x T1000 – 870mm
• B800 x T1200 – 1.070mm
• Max. Einbautiefe für Komponenten bei Aufstellung auf Fachböden:
• T600 – 575mm
• T800 – 775mm
• T900 – 875mm
• T1000 – 975mm
• T1200 – 1175mm
• Freier Abstand (links/rechts) zwischen den vertikalen Montageleisten (19"-Schienen): 451 mm
• Dachkonstruktion mit 19”-Stanzung.
• 600 mm tiefe DSZ-Schränke mit 8 HE tiefer Dachöffnung versehen, flexibel abgedeckt mit 1 x 4HE und 2 x 2HE Abdeckungen.
• 800 mm tiefe DSZ-Schränke mit 10 HE tiefer Dachöffnung versehen, flexibel abgedeckt mit 2 x 4HE und 1 x 2HE Abdeckungen.
• 1000 mm und 1200 mm tiefe DSZ-Schränke mit 12 HE tiefer Dachöffnung versehen, flexibel abgedeckt mit 2 x 4HE und 2 x 2HE Abdeckungen.
• Bodenkonstruktion mit 19”-Stanzung.
• Dachlüfter-Gruppen auch in Bodengruppe einsetzbar. Optionaler Sockel nötig.
• Kabeleinführungsmöglichkeiten in Dach, Boden und Rückwand. Bei Auslieferung mit Blindplatten versehen.
• Dach-Bürsteneinführung (Bestellnr.: DBK24800) optional verfügbar
• Lüftungsschlitze zur passiven Belüftung
• Erdung vollständig vorverdrahtet
• Erdungspunkt M8 und Erdungskit inkludiert
• Inkludiertes Montagematerial: 24 Stk. Käfigmuttern und -Schrauben M6, 4 Stk. Nivellierfüße
• Zahlreiches Zubehör (Sockel, Lüfter, Kabeleinführungen, Fachböden, Patchpanele, Kabelführungen, Netzleisten, Türen, etc.) verfügbar
• Schrank wird vollständig zusammengebaut auf Einwegpalette ausgeliefert
