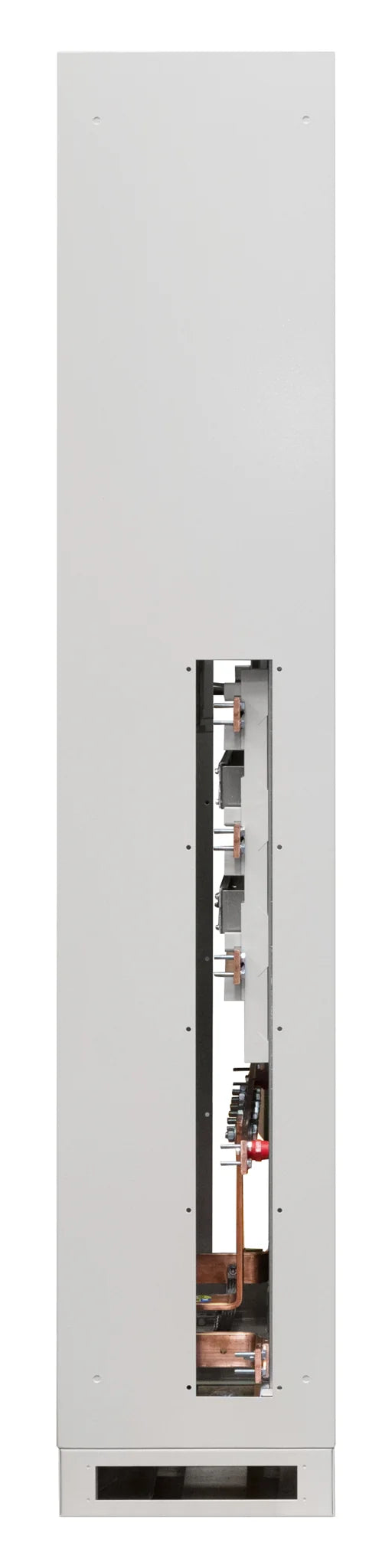

NH Abgangsfeld 602mm, 1250/1600A, 80x10 Kupfersystem

NH Abgangsfeld 602mm, 1250/1600A, 80x10 Kupfersystem

• HxBxT mm: 2140x602x400
• Breite: 602
• Material: Stahlblech
• Farbe: RAL 7035
• BxHxT mm: 602x2140x400
• Hersteller: Schrack
• HLief-Artikel Nummer: ILT21250-A
• Optionales Zubehör: ILTAK242--;ISA05261--;ISA05326--;ISA05329--;ISA05305--;ISA05311--;ISA05320--;ISA05306--;ISA05312--;ISA05321--;ISA05340--;ISA05341--;ISA05342--;ISA05343--;ISA05334--;ISA05356--;ISA05357--;IU001906--;IUKNE450--;IL957200--;IL090140--;ILT56218-A;ASDRA400--;ACLE9301--;IL900112-F
• Basisbezeichnung: Gehäuse
• PREG: 1000
• Verlustleistung: -708,00
• Tiefe: 400
• Max. Umgebungstemperatur: 40
• Nettogewicht (kg/m): 200,00
• Notwendiges Zubehör: IL920001--;IL958001-A;IL958007-A;IL958002-A;IL958003-A;IL958004-A;IL958005-A;IL958006-A
• Min. Umgebungstemperatur: -5
• Höhe: 2138
• Schutzart: IP31
• Verpackungseinheit: 1
• BEZEICHNUNG2: NH-Feld 602mm breit, 80x10mm Kupfersystem für 4x NH-Lastschaltleisten Gr.1-3 oder 8x Gr.00
• BEST. NR.: ILT21250-A

NH Abgangsfeld 1250A 602mm

SCHRACK-Info

• Allgemein: Bauartgeprüfte Modul 2000TT Abgangsfelder für NH-Lastschaltleisten bis 630A
• Material:
• Korpus: 1,5mm galvanisiertes Stahlblech
• Türen: Eintürig und zweitürig je 1,5mm Stahlblech
• Tür:
• Aus Stahlblech gefertigt und mit M8 Gewindebolzen zur Erdung versehen. Schränke in den Breiten 602mm und 822mm sind eintürig, Schränke in den Breiten 1042mm und 1242mm zweitürig
• Bei eintüriger Ausführung ist die aufliegende Tür mit drei Wechselscharnieren für den Rechtsanschlag ausgestattet. Bei zweitüriger Ausführung kann der Türanschlag nicht umgekehrt werden, der linke Türflügel ist mit einer inneren Dreipunkt-Verriegelung getrennt versperrbar

• Schließung: Dreipunkt-Stangenschloss mit Schwenkhebel (ohne Schlosseinsatz), greift nicht in den Schrankinnenraum. Die Standardschließung kann gegen Profilhalbzylinder (DIN-Zylinder) aus dem Zubehör ausgetauscht werden. Doppeltüren sind mit einem linksseitigen Innenschwenkhebel ausgeführt
• Dach:
• Ausgeführt in den Breiten 602mm und 822mm mit zwei Ausschnitten, in der Breite 1042mm mit drei sowie in der Breite 1242mm mit vier Ausschnitten zur Kabeleinführung
• Zur Komplettierung werden Flansche aus unserem Zubehör benötigt

• Seitlicher Ausschnitt: Durchführungsmöglichkeit für die Hauptsammelschiene. 1 VE (=2 Stück) Seitenabdeckungen IL920001 pro Anlage ist notwendig
• Anreihsatz: Ein Anreihsatz zum Anreihen eines zweiten Modul 2000TT Schranks ist im Lieferumfang enthalten
• Sockel: 100mm hoch mit seitlichen Kabeleinführungsmöglichkeiten. Optional mit einem zweiten 100mm hohen Sockel stapelbar
• Schutzklasse: I
• Schutzart: Standardmäßig IP31 bis 1250A, ohne Tür bis 1600A möglich, mit entsprechenden Komponenten aus unserem Zubehör (Austrittsfilter, Flansche und Sockel) ist IP54 bis 1250A möglich
• Schlagfestigkeit: IK10
• Oberfläche: Pulver-Strukturlackierung

• Farbe: RAL 7035 (Lichtgrau)
• Lieferumfang:
• Schrank mit Sockel
• Tür mit Erdungsbolzen
• Hauptsammelschienensystem
• Transparente Polycarbonatabdeckungen
• Transporttrennungen für Hauptsammelschienensystem
• Anreihsatz für einen weiteren Schrank

Die Lieferung erfolgt auf einer Europalette
